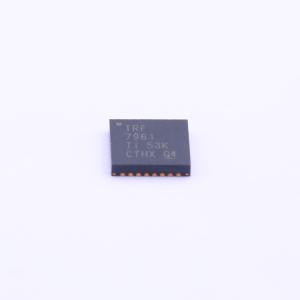

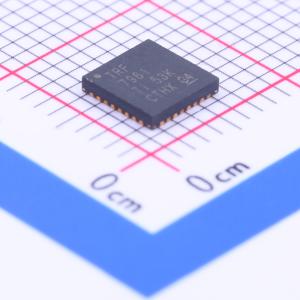

TRF7961RHBT

TRF7960和TRF7961器件是用于13.56 MHz RFID读取器系统的集成模拟前端和数据成帧系统，支持多种协议，包括ISO/IEC 14443 A和B、FeliCa以及ISO/IEC 15693。内置编程选项使其适用于各种近距离和近场识别系统应用。 通过在控制寄存器中选择所需协议来配置读取器。直接访问所有控制寄存器可根据需要对各种读取器参数进行微调。 该器件支持高达848 kbps的数据速率，所有ISO协议的成帧和同步任务均在片内完成。通过使用该器件提供的直接模式之一，还可以实现其他标准甚至自定义协议。这些直接模式让应用程序能够完全控制AFE，还能访问原始副载波数据或未成帧但已符合ISO格式的数据以及相关（提取）的时钟信号。 接收器系统采用双输入接收器架构，以最大限度提高通信的稳健性。接收器还包括各种自动和手动增益控制选项。应答器、环境源或内部电平的接收信号强度可在RSSI寄存器中获取。 可使用SPI或并行接口实现MCU与TRF796x读取器之间的通信。使用内置硬件编码器和解码器时，发送和接收功能使用一个12字节的FIFO寄存器。对于直接发送或接收功能，可以绕过编码器或解码器，以便MCU能够实时处理数据。 TRF7960和TRF7961器件支持2.7 V至5.5 V的宽电源电压范围，以及用于MCU I/O接口的1.8 V至5.5 V的数据通信电平。 使用5 V电源时，发射器在50 Ω负载下的可选输出功率电平为100 mW（+20 dBm）或200 mW（+23 dBm），并支持具有可选调制深度的OOK和ASK调制。 内置可编程辅助电压稳压器可提供高达20 mA的电流，为读取器系统内的MCU和其他外部电路供电。

• 完全集成的协议处理
• 模拟、数字和功率放大器部分采用独立的内部高PSRR电源，提供噪声隔离，实现卓越的读取范围和可靠性
• 双接收器输入，具备AM和PM解调功能，最大限度减少通信盲区
• 接收器AM和PM RSSI
• 读取器间防冲突
• 高度集成，减少总体物料清单和电路板面积
• 单个外部13.56 MHz晶体振荡器
• MCU可选的RF、RF/2或RF/4时钟频率输出
• 可调的20 mA高PSRR LDO，为外部MCU供电
• 易于使用，灵活性高
• 为每个支持的ISO协议自动配置默认模式
• 12个用户可编程寄存器
• 可选接收器增益
• 可编程输出功率（100 mW或200 mW）
• 可调ASK调制范围（8%至30%）
• 内置接收器带通滤波器，用户可选择截止频率
• 2.7 V至5.5 V的宽工作电压范围
• 超低功耗模式
  • 掉电模式：<1 μA
  • 待机模式：120 μA
  • 活动模式（仅接收）：10 mA
• 采用并行8位或串行4引脚串行外设接口（SPI），与MCU配合使用12字节FIFO
• 超小型32引脚QFN封装（5 mm × 5 mm）
• 可用工具
  • 参考设计和带开发软件的评估模块
  • 提供适用于MSP430 MCU的源代码

• 安全访问控制
• 产品认证
• 医疗系统
• 公共交通或活动票务
