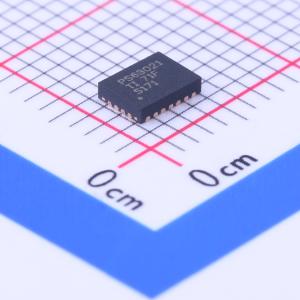

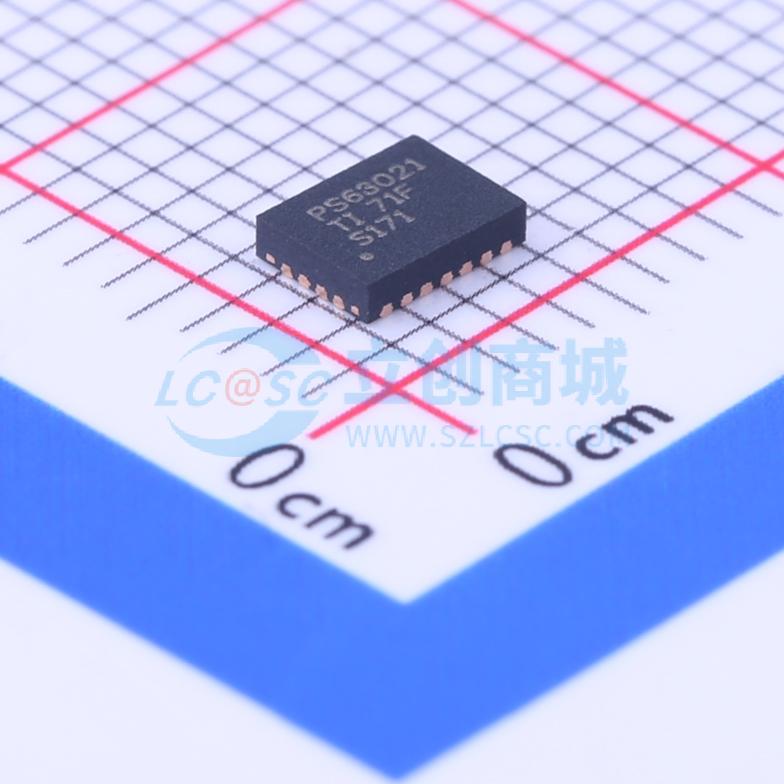

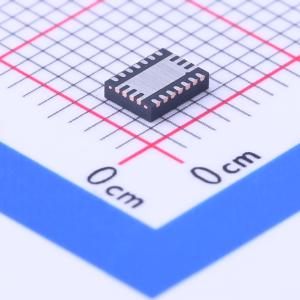

温馨提醒：图片仅供参考，商品以实物为准

TPS63021DSJR

高效单电感升降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS63021是一款高效率、低静态电流的单电感升降压转换器,适用于输入电压高于、低于或等于输出电压的应用。最大输出电流可达3A,支持固定和可调输出电压选项。具有同步整流、动态电流限制和多种保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS63021DSJR
商品编号: C202140
商品封装: VSON-14-EP(3x4)
包装方式: 编带
商品毛重: 0.148克(g)

商品参数

商品概述

TPS6302x器件为采用两节或三节碱性电池、镍镉（NiCd）或镍氢（NiMH）电池，或单节锂离子（Li-ion）或锂聚合物（Li-polymer）电池供电的产品提供电源解决方案。使用单节锂离子或锂聚合物电池时，输出电流最高可达3 A，并可将其放电至2.5 V或更低。该降压-升压转换器基于固定频率、脉冲宽度调制（PWM）控制器，采用同步整流以实现最高效率。在低负载电流情况下，转换器进入省电模式，以在较宽的负载电流范围内保持高效率。可禁用省电模式，强制转换器以固定开关频率运行。开关中的最大平均电流限制在典型值4 A。输出电压可通过外部电阻分压器进行编程，或在芯片内部固定。可禁用转换器以最大程度减少电池消耗。关断期间，负载与电池断开连接。 TPS6302x器件的工作环境温度范围为-40℃至85℃。该器件采用14引脚VSON封装，尺寸为3mmx4mm（DSJ）。

商品特性

输入电压范围：1.8 V至5.5 V
输出电压选项：固定和可调，范围为1.2 V至5.5 V
最高效率达96%
降压模式下，3.3 V输出时输出电流可达3 A（VIN = 3.6 V至5.5 V）
升压模式下，3.3 V输出时输出电流超过2 A（VIN > 2.5 V）
降压和升压模式自动转换
动态输入电流限制
器件静态电流小于50 μA
低输出功率时采用省电模式提高效率
可强制以2.4 MHz固定频率运行并实现同步
智能电源正常输出
关断期间负载断开
过温保护
过压保护
采用3mmx4mm 14引脚VSON封装（DSJ）
可使用WEBENCH电源设计器基于TPS6302x进行定制设计

应用领域

所有采用两节或三节碱性、镍镉、镍氢电池或单节锂电池供电的产品
超移动个人电脑和移动互联网设备
数字媒体播放器
数码相机（DSC）和摄像机
手机和智能手机
个人医疗产品
工业计量设备
高功率LED

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.8V~5.5V
	输出电压	3.3V
	输出电流	-
	开关频率	2.4MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
