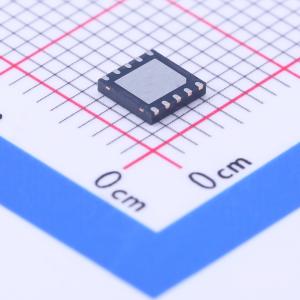

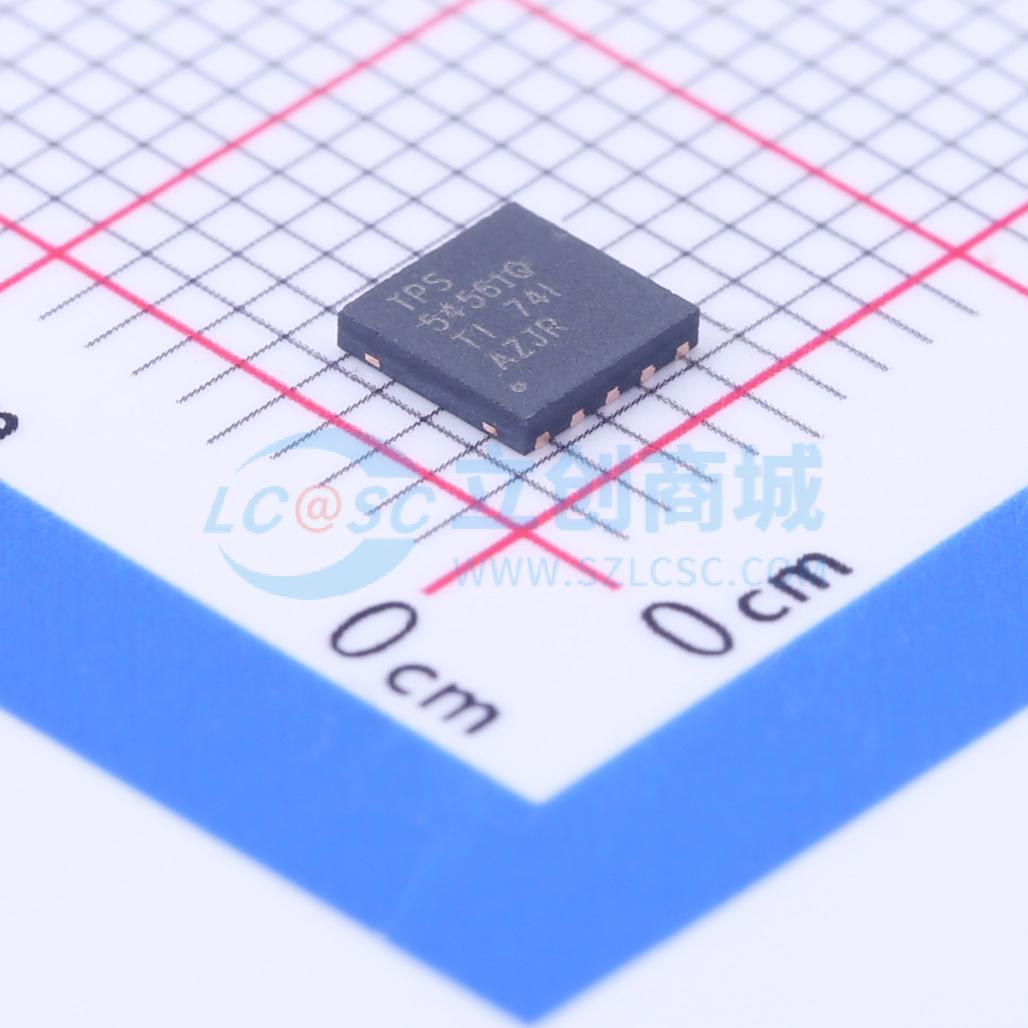

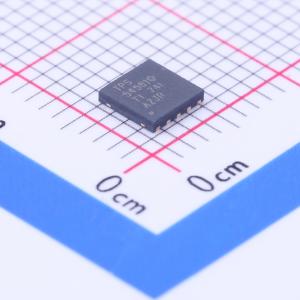

温馨提醒：图片仅供参考，商品以实物为准

TPS54561QDPRTQ1

4.5V至60V输入，5A降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54561-Q1是一款60V,5A降压稳压器,具有集成的高侧MOSFET。根据ISO7637标准,该器件可承受高达65V的负载突降脉冲。电流模式控制提供了简单的外部补偿和灵活的组件选择。其低纹波脉冲跳跃模式和152uA电源电流可在轻负载条件下实现高效率。将使能引脚下拉为低电平可将关断电源电流降至2uA。
品牌名称: TI(德州仪器)
商品型号: TPS54561QDPRTQ1
商品编号: C201961
商品封装: WSON-10-EP(4x4)
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

TPS54561-Q1 器件是一款60V，5A 降压稳压器，具有一个集成的高侧MOSFET。根据ISO 7637 标准，该器件可承受高达65V 的负载突降脉冲。电流模式控制提供了简单的外部补偿和灵活的组件选择。其低纹波脉冲跳跃模式和 152μA 电源电流可在轻负载条件下实现高效率。将使能引脚下拉为低电平可将关断电源电流降至 2μA 。欠压锁定的内部设定为 4.3V 。使能(EN) 引脚使用外部电阻分压器时可增大该设置。软启动引脚控制输出电压启动斜升，还可配置排序或跟踪。一个开漏电源正常信号表示输出处于其标称电压值的 93% 至 106% 之内。宽范围可调开关频率允许针对效率或者外部组件尺寸进行优化。逐周期电流限制、频率折返和热关断功能可在过载情况下保护器件。 TPS54561-Q1 采用10 引脚4mm x 4mm WSON 封装。

商品特性

汽车电子应用认证具有符合AEC-Q100 的下列结果：
器件温度1 级： -40℃ 至 125℃ 的环境运行温度范围
器件人体放电模式(HBM) 静电放电(ESD) 分类 H1C
器件组件充电模式(CDM) ESD 分类C5
在具有脉冲跳跃的轻负载下实现高效率Eco-mode控制
87mΩ 高侧金属氧化物半导体场效应晶体管(MOSFET)
152μA 静态工作电流和2μA 关断电流
100kHz 至2.5MHz 开关频率同步至外部时钟
轻负载条件下使用集成型引导(BOOT) 再充电场效应晶体管(FET) 可实现低压降操作
可调UVLO 电压和滞后
针对欠压及过压的电源正常状态输出监控
可调软启动和定序
0.8% 内部电压基准
带散热焊盘的10 引脚晶圆级小外形无引线(WSON) 封装
TJ 运行范围为 -40℃ 至 150℃
使用TPS54561-Q1 并借助WEBENCH PowerDesigner 创建定制设计方案

应用领域

车辆附件：全球卫星定位(GPS)，娱乐系统
USB 专用充电端口和电池充电器
12V 和24V 车载电源系统

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	800mV~58.8V
	输出电流	5A
	开关频率	2.5MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	152uA
	开关管(内置/外置)	内置
	输出类型	可调
