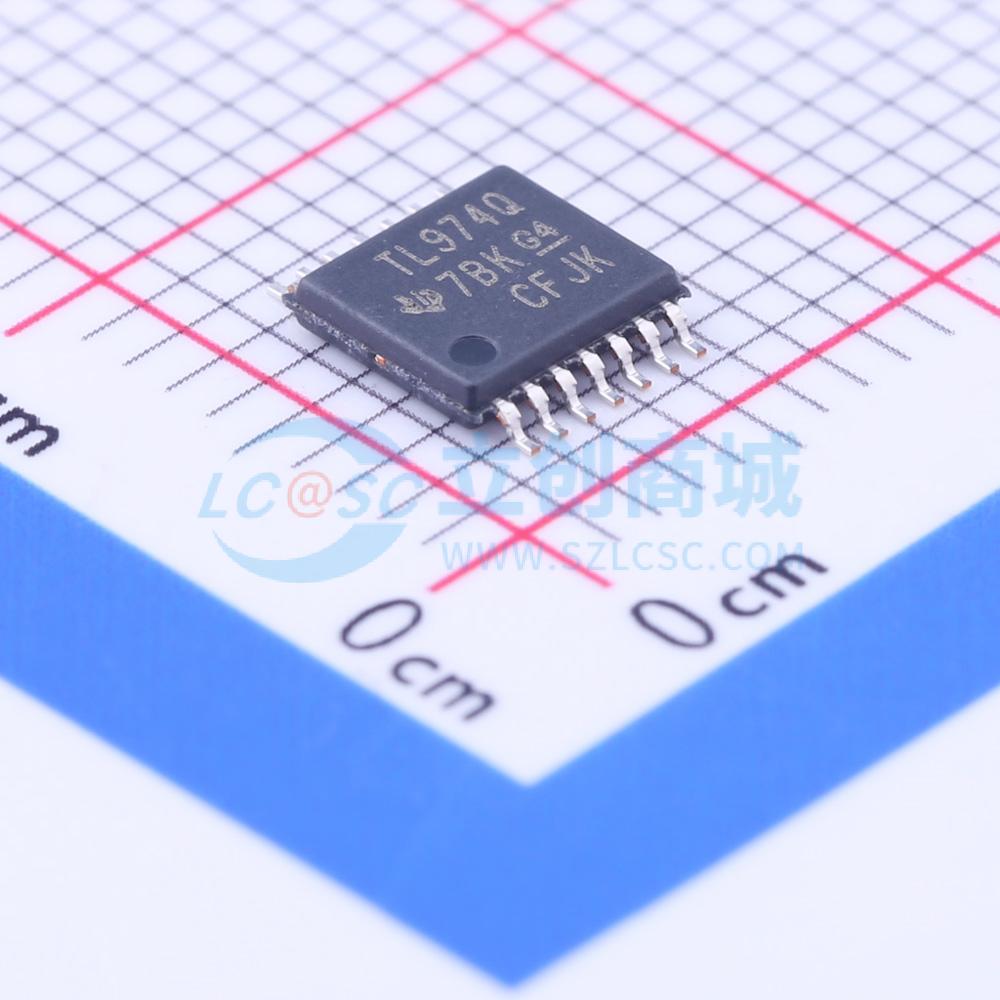

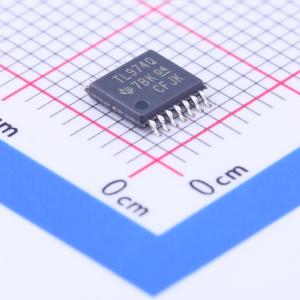

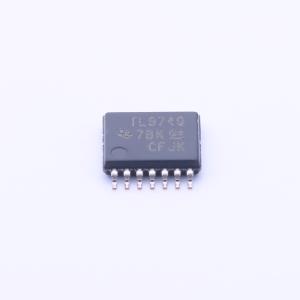

TL974QPWRQ1
轨到轨输出、超低噪声运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TL974-Q1 汽车级、四通道、12V、12MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL974QPWRQ1
- 商品编号
- C201947
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 12MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 5V/us | |
| 输入偏置电流(Ib) | 200nA | |
| 输入失调电流(Ios) | 150nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 4nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 2mA | |
| 输出电流 | 1.4mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~12V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
该产品为TL97x系列（包含TL971-Q1、TL972-Q1、TL974-Q1）运算放大器，工作电压最低可低至±1.35V，具备输出轨到轨信号摆幅特性，适合便携式和电池供电设备，极低噪声和低失真的特性使其适合音频前置放大。
商品特性
- 适配汽车应用
- 输出轨到轨电压摆幅：Vcc=±2.5V时摆幅为±2.4V
- 极低噪声水平：4nV/√Hz
- 超低失真：0.003
- 高动态特性：增益带宽积12MHz，压摆率5V/μs
- 工作电压范围：2.7V~12V
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD性能符合JESD 22测试标准，包含人体模型2000V(A114-B)、机器模型200V(A115-A)、充电器件模型1500V(C101)
- 全范围工作温度：-40℃~125℃
- 输入输出电压不得超过Vcc+0.3V
应用领域
- 便携式设备，包括CD播放器、PDA
- 便携式通信设备，包括手机、传呼机
- 仪器仪表与传感器
- 专业音频电路
