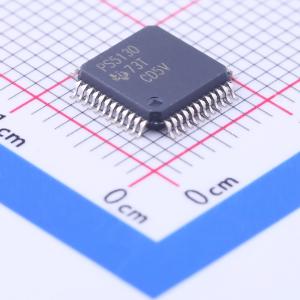

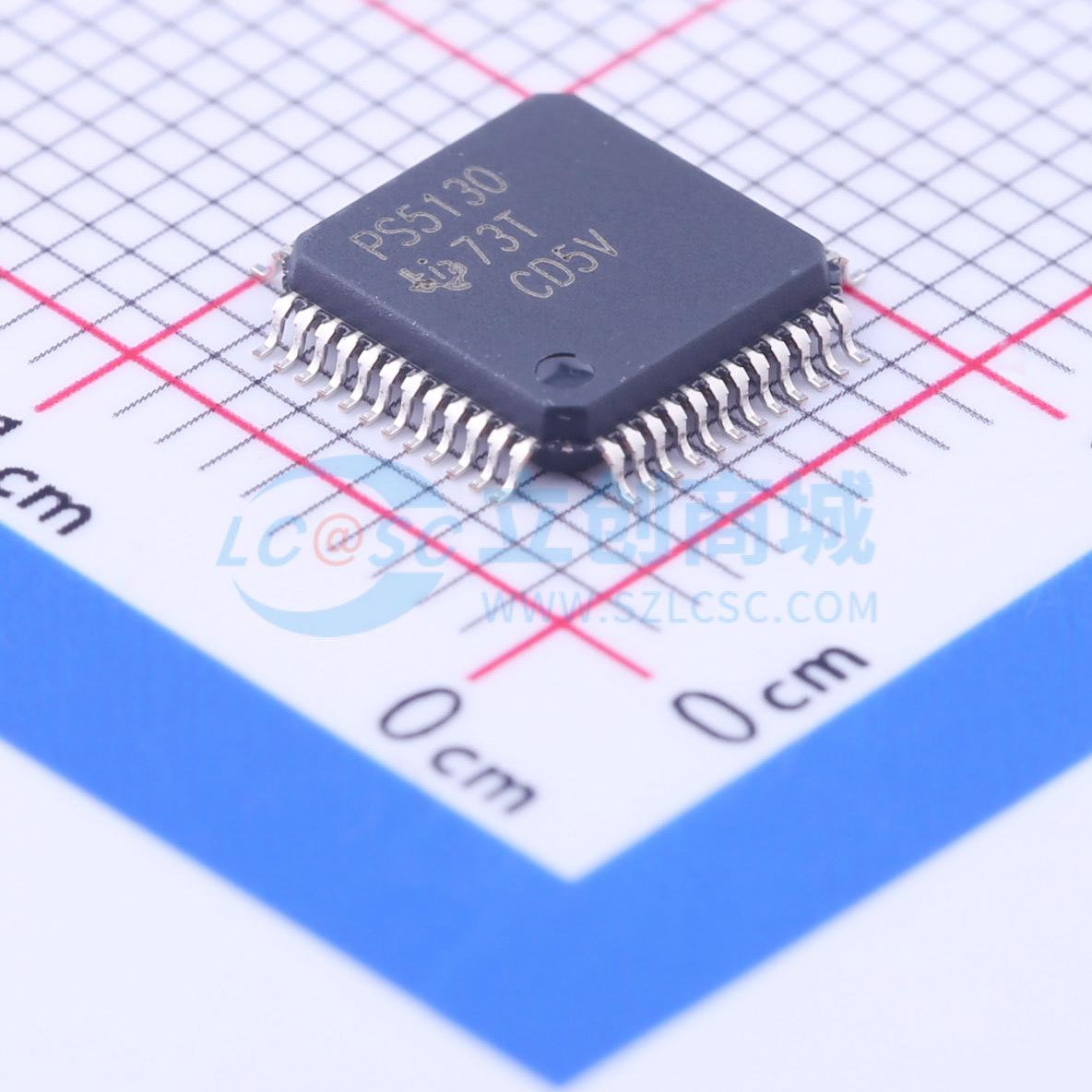

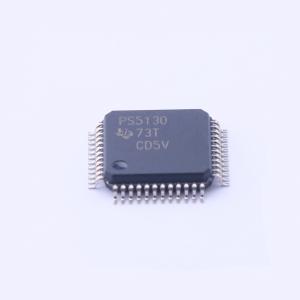

温馨提醒：图片仅供参考，商品以实物为准

TPS5130PTR

三路同步降压控制器和LDO控制器

描述: TPS5130由三路独立的同步降压调节器控制器（SBRC）和一路低dropout（LDO）调节器控制器组成。内部集成了高侧和低侧同步整流驱动器,用于驱动低成本N通道MOSFET。LDO控制器也可以驱动外部N通道MOSFET。该控制器支持自动PWM/SKIP模式切换,以在轻负载条件下保持高效率。
品牌名称: TI(德州仪器)
商品型号: TPS5130PTR
商品编号: C201951
商品封装: LQFP-48(7x7)
包装方式: 编带
商品毛重: 0.422克(g)

商品参数

商品概述

TPS5130由三个独立的同步降压调节器控制器（SBRC）和一个低压差（LDO）调节器控制器组成。片上集成了高端和低端同步整流驱动器，用于驱动成本较低的N沟道MOSFET。LDO控制器也可以驱动外部N沟道MOSFET。由于通过180度异相操作使输入电流纹波最小化，因此可以使用更小的输入电容，从而降低电源成本。TPS5130的SBRC会自动从PWM模式调整到SKIP模式，以在轻载条件下保持高效率。同步降压控制器的无电阻电流保护和固定的高端驱动器电压简化了系统设计并减少了外部元件数量。LDO控制器具有限流保护和过冲保护功能，可抑制负载瞬变时的输出电压突增。为进一步延长电池使用寿命，TPS5130具备死区时间控制和极低的静态电流特性。

商品特性

三个独立的降压DC/DC控制器和一个LDO控制器
输入电压范围：开关稳压器：4.5 V ~ 28 V；LDO：1.8 V ~ 3.6 V
输出电压范围：开关稳压器：0.9 V ~ 5.5 V；LDO：0.9 V ~ 2.5 V
同步操作，效率高
精密基准电压（±1.5%）
PWM模式控制：最高500 kHz工作频率，支持自动PWM/SKIP模式
高速误差放大器
各通道均具备带温度补偿电路的过流保护
过压和欠压保护
可编程短路保护
带可编程延迟时间的电源正常信号
5-V和3.3-V线性稳压器

应用领域

笔记本电脑
个人数字助理（PDA）
消费级游戏系统
DSP应用

交货周期

订货1-3个工作日

购买数量

(1000个/圆盘，最小起订量 5 个)

个

起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	1.1V~28V
	输出电压	-
	输出电流	-
	开关频率	300kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	4
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
