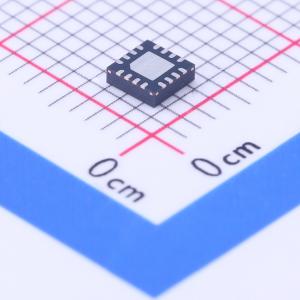

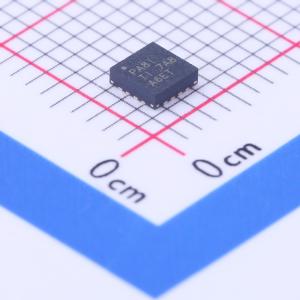

TPS62150ARGTR

3V至17V、1A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62150是一款采用3mm×3mm QFN封装的3V至17V、1A降压转换器。该系列器件具有3V至17V宽运行输入电压范围,输出电压为0.9V至6V,支持高达1A的持续输出电流。开关频率典型值高达2.5MHz,允许使用小型电感器,通过利用DCS-Control拓扑技术提供快速瞬态响应并实现高输出电压精度。
品牌名称: TI(德州仪器)
商品型号: TPS62150ARGTR
商品编号: C201957
商品封装: VQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.132克(g)

商品参数

商品概述

TPS6215x 系列属于易用型同步降压DC-DC 转换器，针对高功率密度的应用进行了优化。该系列器件的开关频率典型值高达2.5MHz，允许使用小型电感器，通过利用DCS-Control 拓扑技术提供快速瞬态响应并实现高输出电压精度。该系列器件具有3V 至17V 宽运行输入电压范围，非常适用于由锂离子或其他电池以及12V 中间电源轨供电的系统。其输出电压为0.9V 至6V，支持高达1A的持续输出电流（在100% 占空比模式下）。软启动引脚控制输出电压启动斜坡，从而允许器件作为独立电源或者在跟踪配置下运行。此外，还可以通过配置使能(EN) 引脚和开漏电源正常状态(PG) 引脚实现电源排序。在节能模式下，器件在VIN 作用下生成约17μA 的静态电流。负载较小时可自动且无缝进入节能模式，同时该模式可保持整个负载范围内的高效率。该器件在关断模式下处于关断状态，期间的流耗低于2μA 。此器件提供可调节输出电压和固定输出电压两个版本，采用3mm×3mm 16 引脚VQFN 封装(RGT)。

商品特性

DCS-Control™拓扑结构
输入电压范围：3V 至17V
输出电流高达1A
可调节输出电压范围为0.9V 至6V
引脚可选输出电压（标称值， +5% ）
可编程软启动和跟踪
无缝节能模式转换
17μA 的静态电流（典型值）
可选运行频率
电源正常输出
100% 占空比模式
短路保护功能
过热保护
与TPS62130 和TPS62140 引脚兼容
采用3mm×3mm 超薄型四方扁平无引线(VQFN)-16 封装

应用领域

标准12V 导轨式电源
单个或者多个锂离子电池供电的负载点(POL) 电源
固态磁盘
嵌入式系统
低压降稳压器(LDO) 替代产品
移动PC、平板、调制解调器、摄像头
服务器、微型服务器
数据终端，销售点(ePOS)

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交19单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	900mV~6V
	输出电流	1A
	开关频率	2.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	17uA
	开关管(内置/外置)	内置
	输出类型	可调
