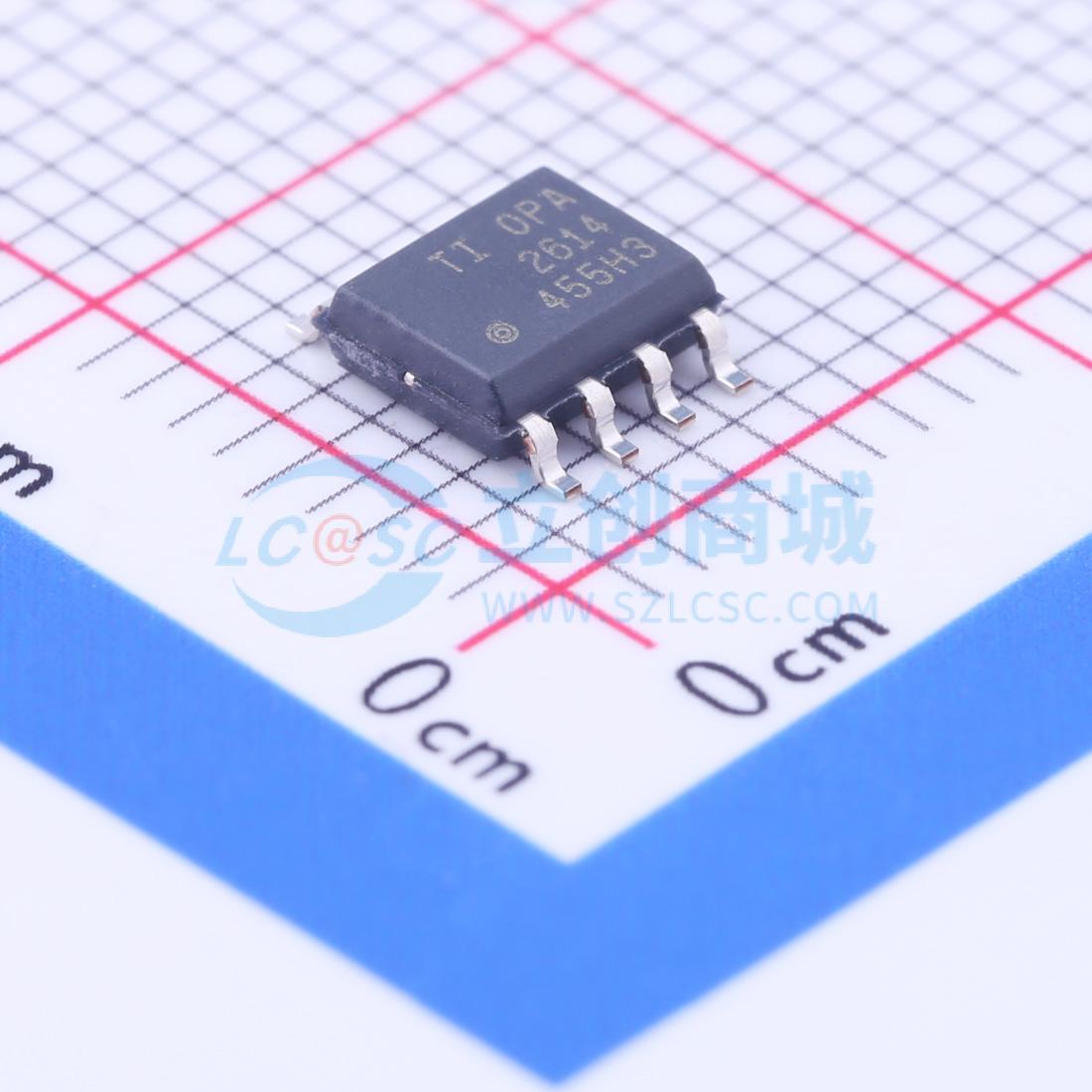

温馨提醒：图片仅供参考，商品以实物为准
OPA2614ID
OPA2614ID
- 描述
- OPA2614 具有电流限制功能的双通道、高增益带宽、高输出电流运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2614ID
- 商品编号
- C201953
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 290MHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 3.3uV/℃ | |
| 压摆率(SR) | 145V/us | |
| 输入偏置电流(Ib) | 6uA | |
| 输入失调电流(Ios) | 750nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 1.8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 12mA | |
| 输出电流 | 350mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -6V~-2.5V；2.5V~6V | |
| 功能特性 | 去补偿稳定 |
商品概述
OPA2614是一款带电流限制的双路高增益带宽高输出电流运算放大器，采用电压反馈架构，具备宽带宽特性，拥有极低输入噪声，在保持低输入噪声的同时具备极低的谐波失真，在差分配置中性能尤为突出，可提供充足的输出电流，能够驱动双绞线线路的重载负载。在+5V至+12V电源供电下，输入频率为1MHz时，2Vpp差分输出的谐波失真≤-80dBc。每通道供电电流仅6.0mA，可在宽范围电源电压下满足使用要求，电源范围可从单+5V到±5V，最高支持单+12V设计。单+5V供电的通用应用可在较低供电电压下获得较高的输入输出电压摆幅，基带I/Q接收通道可实现近乎完美的通道匹配，其噪声和失真性能可支持5MHz以内的信号，实现14位以上动态范围。
商品特性
- 输入噪声电压低，为1.8nV/√Hz
- 增益带宽积高，为290MHz
- 输出电流高，为350mA
- 输入失调电压低，为±0.2mV
- 电源范围灵活，支持单电源+5V至+12V工作，也支持双电源±2.5V至±6V工作
- 每通道供电电流低，为6.0mA/ch
- 谐波失真极低
应用领域
- xDSL差分线路驱动器
- 16位ADC驱动器
- 跨阻放大器
- 精密基带I/Q放大器
- 有源滤波器
