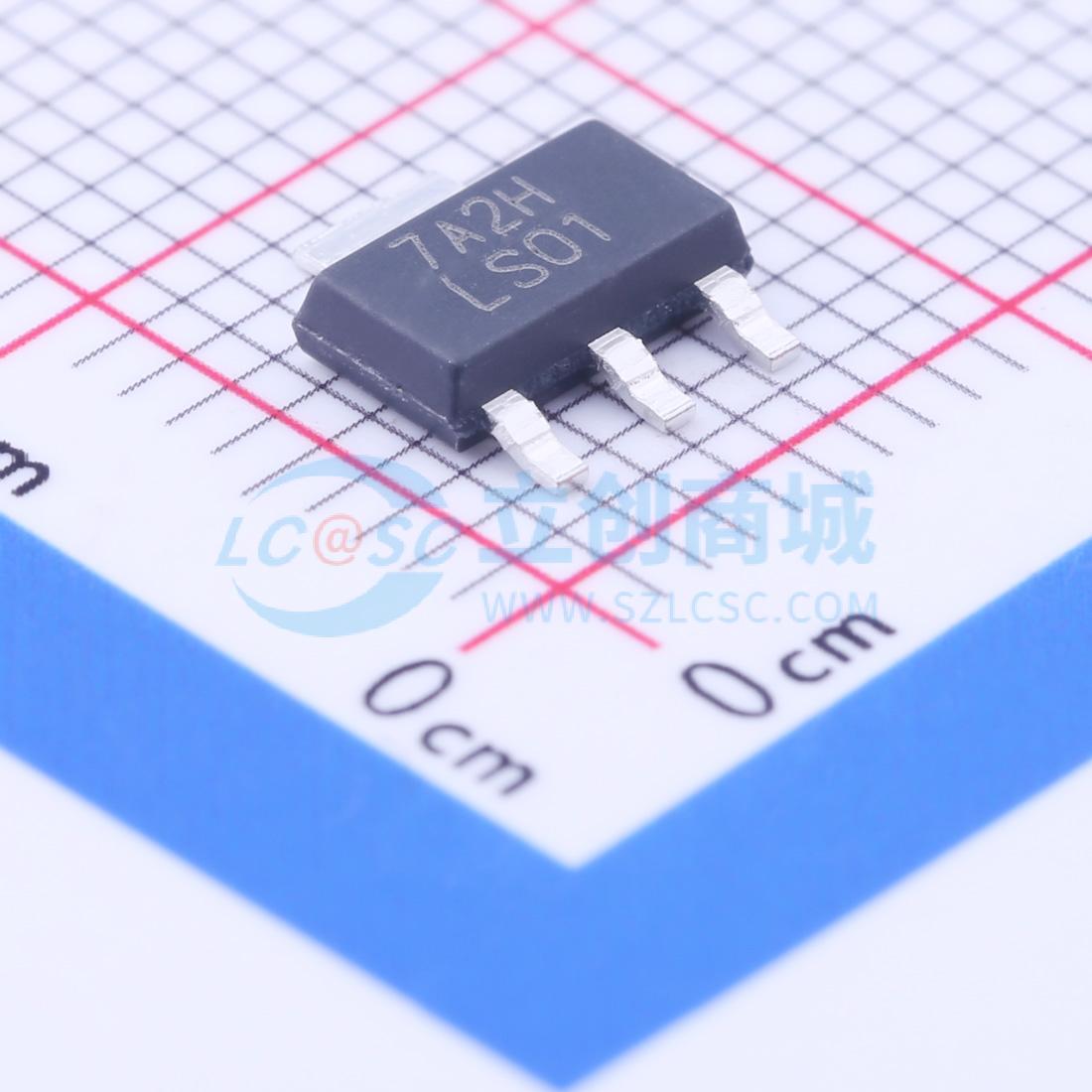

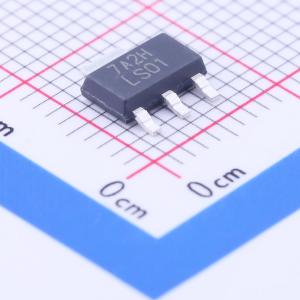

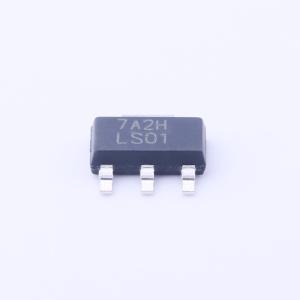

温馨提醒：图片仅供参考，商品以实物为准

LMS8117AMP-3.3/NOPB

具有 0°C 至 125°C 工作温度范围的 1A、15V 高精度线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMS8117A 具有 0°C 至 125°C 工作温度范围的 1A、15V 高精度线性稳压器
品牌名称: TI(德州仪器)
商品型号: LMS8117AMP-3.3/NOPB
商品编号: C201952
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.288克(g)
立创商城设计参考: LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案

商品参数

商品概述

LMS8117A器件是一系列低压差稳压器，在1A负载电流下压差为1.2V。该器件引脚排列与LM317相同。 LMS8117A有可调版本，仅需两个外部电阻即可将输出电压设置在1.27V至13.8V之间。此外，该器件还有1.8V和3.3V两种固定电压版本。 LMS8117A具备限流和热关断功能。器件电路包含一个齐纳微调带隙基准，以确保输出电压精度在±1%以内。 LMS8117A提供SOT - 223和TO - 252 D - PAK封装。输出端需要一个10μF（最小值）的钽电容，以改善瞬态响应和稳定性。

商品特性

提供1.8V、3.3V和可调版本
节省空间的SOT - 223和TO - 252封装
限流和热保护
输出电流：1A
温度范围：0°C至125°C
线性调整率：0.2%（最大值）
负载调整率：0.4%（最大值）

应用领域

开关型DC - DC转换器的后置稳压器
高效线性稳压器
电池充电器
电池供电仪器

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	15V
	输出电压	3.3V
	输出电流	1A
	电源纹波抑制比(PSRR)	75dB@(120Hz)

	属性	参数值
	压差	1.25V@(1A)
	静态电流(Iq)	10mA
	特性	过热保护；过流保护
	工作温度	0℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
