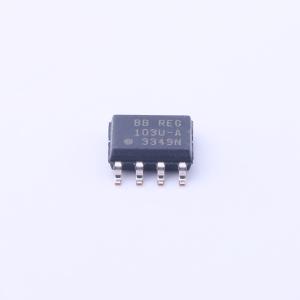

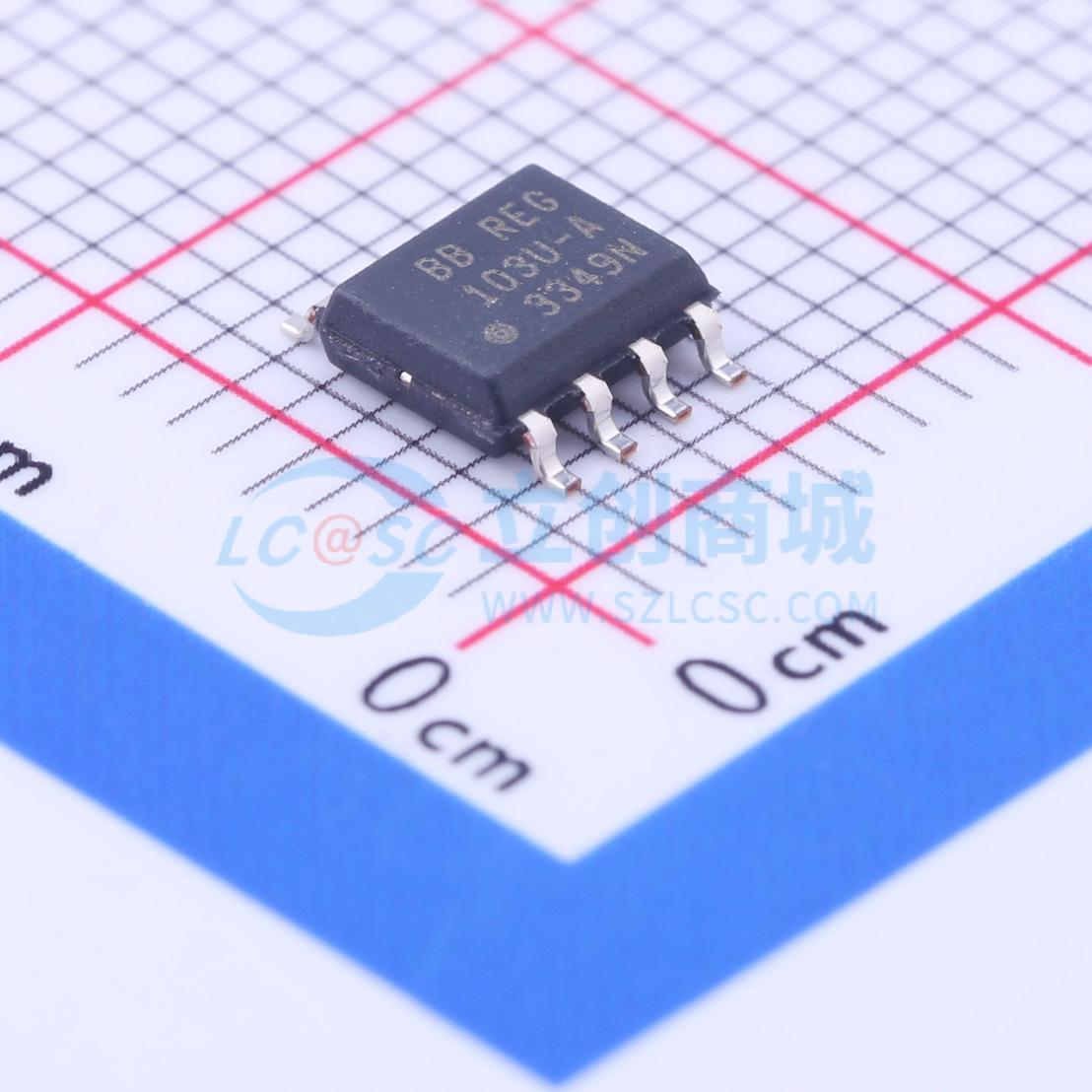

REG103UA-A

REG103 是一系列具有低接地引脚电流的低噪声、低压差线性稳压器。其全新的 DMOS 拓扑结构相较于以往设计有显著改进，包括低压差电压（满载时典型值仅为 115mV）和更出色的瞬态性能。此外，与传统难以补偿且需要大于 1μF 的昂贵低 ESR 电容的低压差稳压器不同，该稳压器无需输出电容即可保持稳定。

典型接地引脚电流仅为 1mA（输出电流 IOUT = 500mA 时），在禁用模式下降至 0.5μA。与采用 PNP 传输器件的稳压器不同，该稳压器的静态电流在负载变化和压差条件下保持相对恒定。

REG103 具有极低的输出噪声（当输出电压 VOUT = 3.3V 且 CNR = 0.01μF 时，典型值为 33μVrms），非常适合用于便携式通信设备。片上微调实现了高输出电压精度，且该精度在温度、线路和负载变化时均能保持。关键参数在指定温度范围（-40°C 至 +85°C）内进行测试。

REG103 的 SO - 8 版本设有一个 ERROR 引脚，可提供电源正常标志，指示稳压器处于稳压状态。REG103 具备完善的保护功能——内部电路设有电流限制，可保护负载免受损坏；热保护电路可防止芯片因温度过高而受损。除 SO - 8 封装外，REG103 还提供 DDPAK 和 SOT223 - 5 封装。

• 全新 DMOS 拓扑结构：超低压差电压，500mA 电流、3.3V 输出时典型值为 115mV
• 无需输出电容即可保持稳定
• 快速瞬态响应
• 极低噪声：33µVrms
• 高精度：最大 ±2%
• 高效率：输出电流 lour = 500mA 时，接地引脚电流 IGND = 1mA；禁用时，IGND = 0.5µA
• 提供 2.5V、2.7V、3.0V、3.3V、5.0V 及可调输出版本
• 折返式电流限制
• 热保护
• 输出电压误差指示(1)
• 小型表面贴装封装：SOT223 - 5、DDPAK - 5、SO - 8

• 便携式通信设备
• 电池供电设备
• 个人数字助理
• 调制解调器
• 条形码扫描仪
• 备用电源
