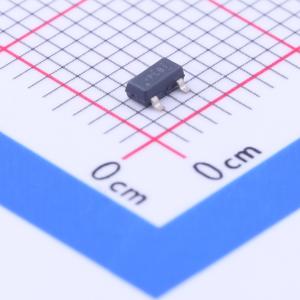

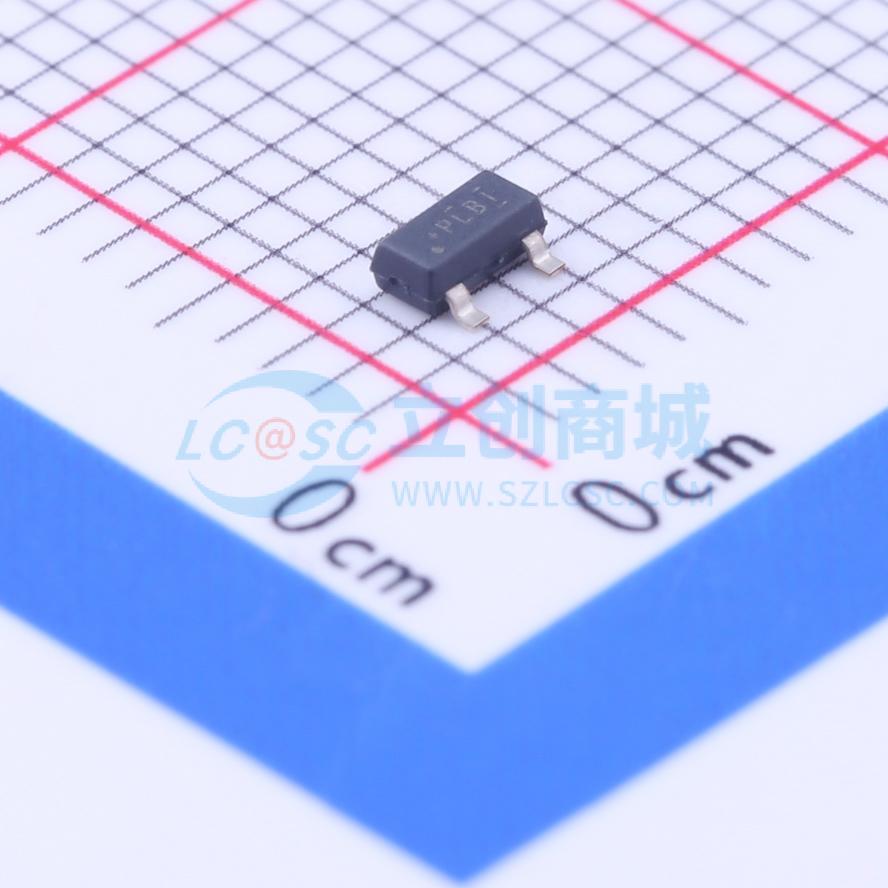

温馨提醒：图片仅供参考，商品以实物为准

DRV5023BIQDBZR

数字锁存霍尔效应传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DRV5023 高电压（高达 38V）、高带宽（高达 30kHz）单极开关
品牌名称: TI(德州仪器)
商品型号: DRV5023BIQDBZR
商品编号: C201753
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

DRV5023 器件是一款斩波稳定霍尔效应传感器，能够在整个温度范围内提供具有出色灵敏度稳定性和集成保护特性的磁场感测解决方案。当应用的磁通量密度超过BOP阈值时，DRV5023开漏输出变为低电平。输出将保持低电平，直到磁通量密度降至BRP以下之后输出变为高阻抗。输出灌电流能力为30mA。带有高达-22V反向极性保护的宽工作电压范围（2.5 V 至 38 V）使得此器件广泛适用于各种工业信号。该器件提供针对反向电源情况、负载突降以及输出短路或过流故障的内部保护功能。该器件提供多种封装可选，要了解所有可用封装，请见数据表末尾的可订购产品附录。

商品特性

数字单极性开关霍尔传感器
出色的温度稳定性，温度范围内的灵敏度精度为±10%
提供多个灵敏度选项:3.5/2mT（FA）、6.9/3.2mT（AJ）、14.5/6mT（BI）
支持宽电压范围，2.5 V 至 38 V，无需外部稳压器
工作温度范围为 -40℃ 至 125℃（Q后缀版本）
开漏输出，支持30mA灌电流
35µs 快速上电时间
提供小型封装可选:表面贴装3引脚SOT-23(DBZ)，尺寸为2.92mm × 2.37mm；插入式3引脚TO-92 (LPG)，尺寸为4.00mm × 3.15mm
集成保护特性:反向电源保护（高达-22V）；支持高达40V抛负载；输出短路保护；输出电流限制

应用领域

对接检测
门开关检测
接近感测
阀定位
脉冲计数

	属性	参数值
	商品目录	霍尔开关
	类型	单极型
	工作电压	2.5V~38V
	工作点(Gs)	24mT
	释放点(Gs)	3mT
	输出电流	30mA

	属性	参数值
	工作电流	2.7mA
	磁延迟	-
	输出类型	开漏
	采样频率	-
	工作温度	-40℃~+125℃
	功能特性	-
