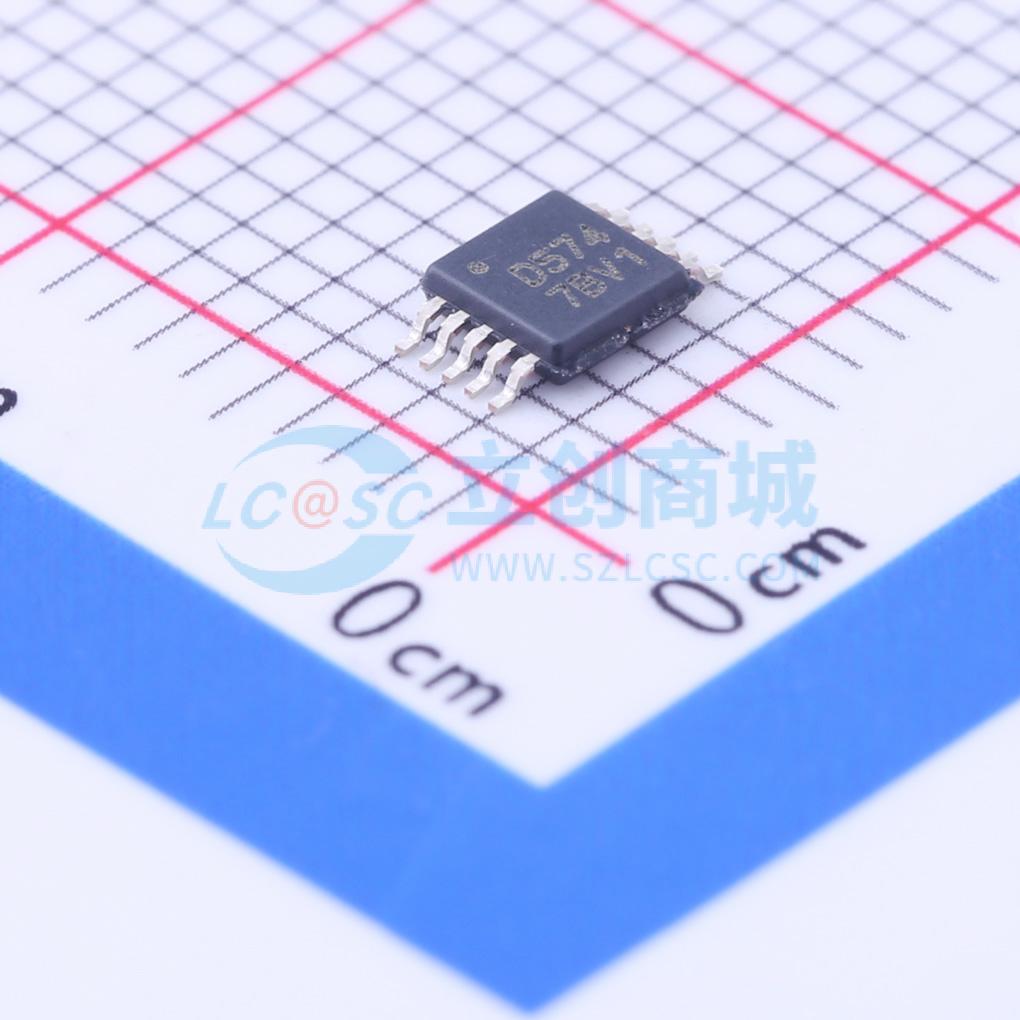

温馨提醒：图片仅供参考，商品以实物为准
DAC5574IDGS
四路、8位、低功耗、电压输出、I²C接口数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DAC5574 采用微型 MSOP 封装且具有 I2C 接口的 8 位四通道 DAC
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC5574IDGS
- 商品编号
- C201754
- 商品封装
- MSOP-10
- 包装方式
- 管装
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 8位 | |
| 通道数 | 4 | |
| 接口类型 | I2C | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 6us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.02LSB | |
| 工作温度 | -40℃~+105℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 数据速率 | 188kHz | |
| 静态电流 | 500uA |
商品概述
DAC5574是一款低功耗、四通道、8位缓冲电压输出数模转换器（DAC）。其片上精密输出放大器可实现轨到轨输出摆幅。DAC5574采用与I²C兼容的两线串行接口，支持高速接口模式，地址支持多达四个DAC5574，总线总共可连接16个通道。 DAC5574使用VDD和GND来设置DAC的输出范围。DAC5574集成了上电复位电路，确保DAC输出在上电时为零伏，并保持该状态，直到对器件进行有效写入操作。DAC5574具备按通道关断电源的功能，可通过内部控制寄存器进行操作，在5V电压下可将器件的电流消耗降至200nA。 该器件在正常工作时功耗较低，非常适合用于便携式电池供电设备。在VDD = 5V时，功耗小于3mW，在关断模式下可降至1μW。
商品特性
- 微功耗运行：VDD为3V时电流为500μA
- 快速更新速率：188kSPS
- 按通道关断电源能力
- 上电复位至零
- 2.7V至5.5V模拟电源
- 8位单调性
- I²C接口速率高达3.4Mbps
- 数据传输能力
- 片上输出缓冲放大器，轨到轨操作
- 双缓冲输入寄存器
- 支持多达四个DAC5574的地址设置
- 支持多达16个通道的同步更新
- 工作温度范围为-40℃至105℃
- 小型10引脚MSOP封装
应用领域
- 过程控制
- 数据采集系统
- 闭环伺服控制
- 电脑外设
- 便携式仪器
