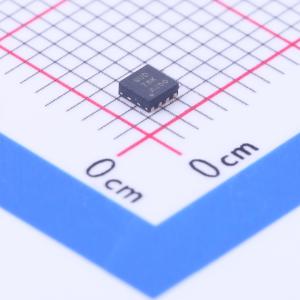

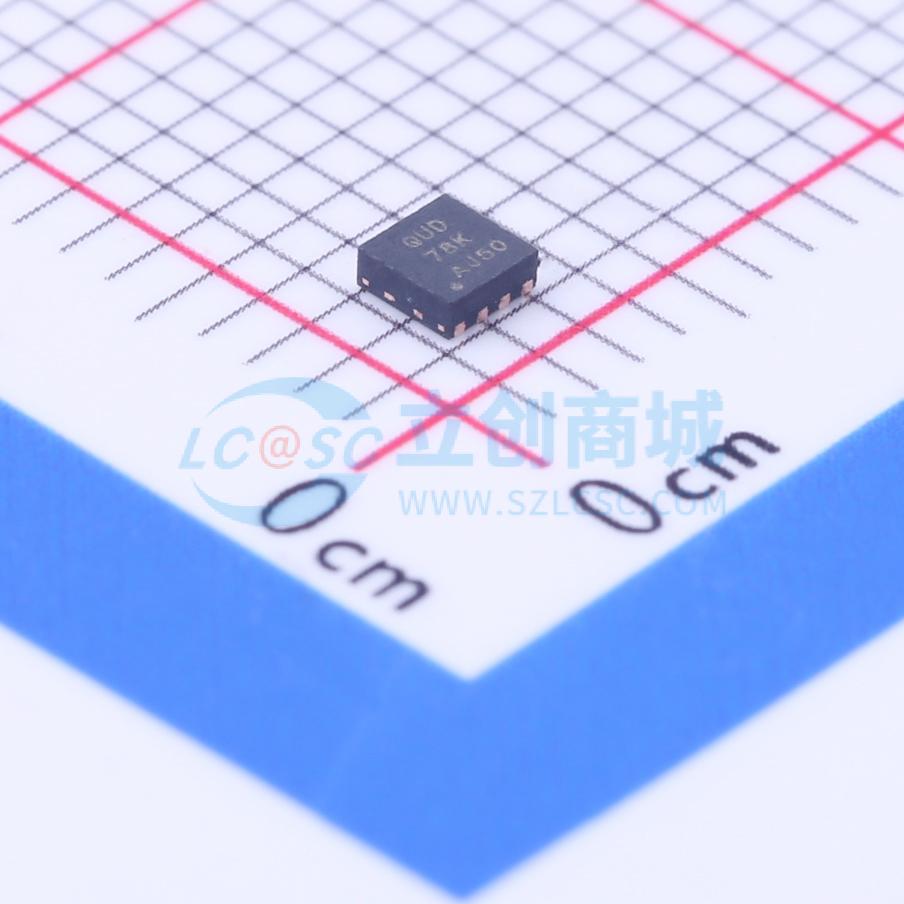

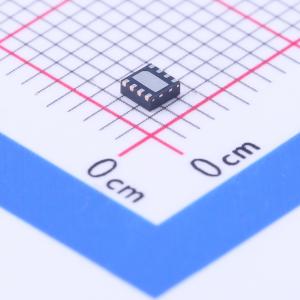

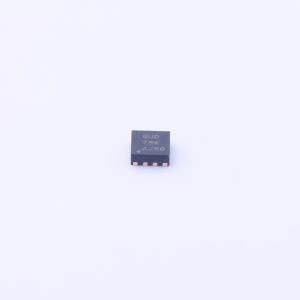

温馨提醒：图片仅供参考，商品以实物为准

TPS62163DSGT

3V至17V输入1A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62163是一款基于DCS-ControlTM拓扑技术的同步降压DC-DC转换器,输入电压范围为3V至17V,输出电流高达1A,支持可调节输出电压范围为0.9V至6V。该器件具有宽输入电压范围,适用于由锂离子电池或其他电池以及12V中间电源轨供电的系统。开关频率典型值为2.25MHz,静态电流典型值为17uA,支持100%占空比模式,具有短路保护和过热保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS62163DSGT
商品编号: C201706
商品封装: WSON-8-EP(2x2)
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

TPS6216x 系列是一款简单易用的同步降压 DC-DC 转换器，针对高功率密度的应用进行了优化。该系列器件的开关频率典型值高达 2.25MHz，允许使用小型电感器，通过利用 DCS-Control™拓扑技术提供快速瞬态响应并实现高精度的输出电压。该器件的宽运行电压范围为 3V 至 17V，非常适用于由锂离子或其他电池以及 12V 中间电源轨供电的系统。该器件的输出电压为 0.9V 至 6V，支持高达 1A 的持续输出电流（使用 100% 占空比模式）。此外，还可以通过配置使能引脚和开漏电源正常状态引脚实现电源排序。在节能模式下，器件可根据输入电压(VIN) 生成约 17μA 的静态电流。负载较小时可自动且无缝进入节能模式，同时该模式可保持整个负载范围内的高效率。该器件在关断模式下处于关断状态，期间的流耗低于 2μA。此器件具有可调节输出电压和固定输出电压版本，采用 2.00mm×2.00mm 8 引脚 WSON 封装(DSG) 或 3.00mm×3.00mm 引脚 VSSOP 封装(DGK)。

商品特性

DCS-Control™拓扑技术
输入电压范围为 3V 至 17V
输出电流高达 1A
可调节输出电压范围为 0.9V 至 6V
固定输出电压版本
无缝省电模式转换
静态电流典型值为 17μA
电源正常输出
100% 占空比模式
短路保护
过热保护
与 TPS62170 和 TPS62125 引脚兼容
采用 3.00mm×3.00mm 引脚超薄小外形尺寸(VSSOP) 和 2.00mm×2.0mm 8 引脚晶圆级小外形无引线(WSON) 封装
结合使用 TPS62160 和 WEBENCH 电源设计器创建定制设计方案

应用领域

标准 12V 导轨式电源
单个或者多个锂离子电池供电的负载点(POL) 电源
低压降稳压器(LDO) 替代产品
嵌入式系统
数码相机、数码摄像机
移动电脑、平板电脑、调制解调器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	5V
	输出电流	1A
	开关频率	2.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	17uA
	开关管(内置/外置)	内置
	输出类型	固定
