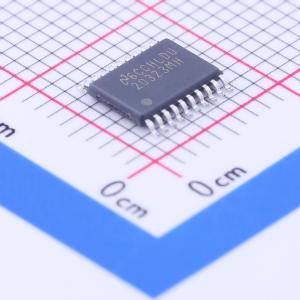

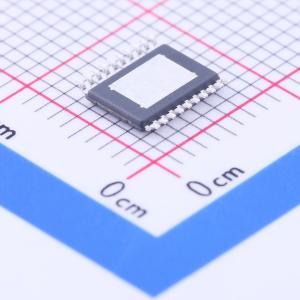

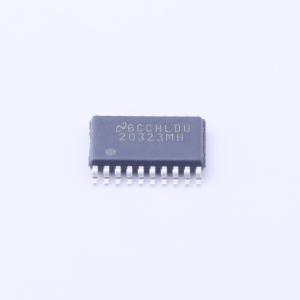

温馨提醒：图片仅供参考，商品以实物为准

LM20323MHX/NOPB

降压型 3A 4.5V~36V

描述: LM20323是一款高性能、同步整流的降压调节器,支持4.5V至36V的输入电压范围,最大输出电流为3A,开关频率为500kHz。该器件具有内部过压保护、过流保护和欠压锁定功能,适用于高效率的电源设计。
品牌名称: TI(德州仪器)
商品型号: LM20323MHX/NOPB
商品编号: C201748
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.208克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.3mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	外部补偿；逐波限流；可调软启动；过流保护；输出电压跟随；工作状态指示

商品概述

LM20323是一款全功能500kHz同步降压稳压器，最高可输出3A负载电流。电流模式控制环路仅需两个外部元件即可完成外部补偿，兼具高性能与易用性。器件针对4.5V至36V的输入电压范围工作优化，适合高压系统应用。器件内置过压保护和过流保护电路，可提升系统可靠性。精密使能引脚与集成欠压锁定可严格控制和排序器件的开启。内部固定与外部可调软启动电路可限制启动浪涌电流，集成电源良好电路可实现故障检测与电源排序。LM20323适合在多轨电源架构中工作，可通过SS/TRK引脚配置输出电压跟踪更高电压轨；启动时若输出为预偏置状态，器件不会拉低输出，直到内部软启动斜坡电压超过反馈引脚电压。LM20323采用带裸露焊盘的20引脚HTSSOP封装，可焊接至印刷电路板，无需大型散热片。器件内置有限的静电放电保护，存储或操作时应采取措施防止MOS栅极受到静电损坏。

商品特性

输入电压范围4.5V~36V
输出电流3A，峰值电流5.2A
内置130mΩ/110mΩ功率MOSFET
同步整流下峰值效率可达93%
反馈电压精度为1.5%
采用电流模式控制，支持可选择补偿
固定开关频率为500kHz
输出电压可调，最低可至0.8V
兼容预偏置负载
可通过外部电容实现可编程软启动
带滞环的精密使能引脚
集成过压保护、欠压锁定、电源良好功能
内置峰值电流限制、热关断与自动重启，实现内部保护
精确电流限制可减小电感尺寸
非线性电流模式斜率补偿
采用20引脚HTSSOP裸露焊盘封装

应用领域

适用于4.5V至36V总线的负载点稳压，设计简便，效率高
适用于高性能DSP、FPGA、ASIC以及微处理器
适用于通信基础设施
适用于汽车领域

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	800mV~25.2V
	输出电流	3A
	开关频率	520kHz
	工作温度	-40℃~+125℃@(TJ)
