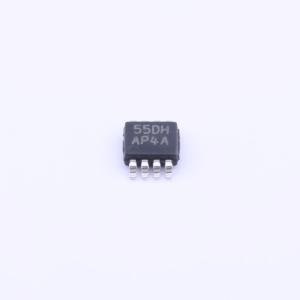

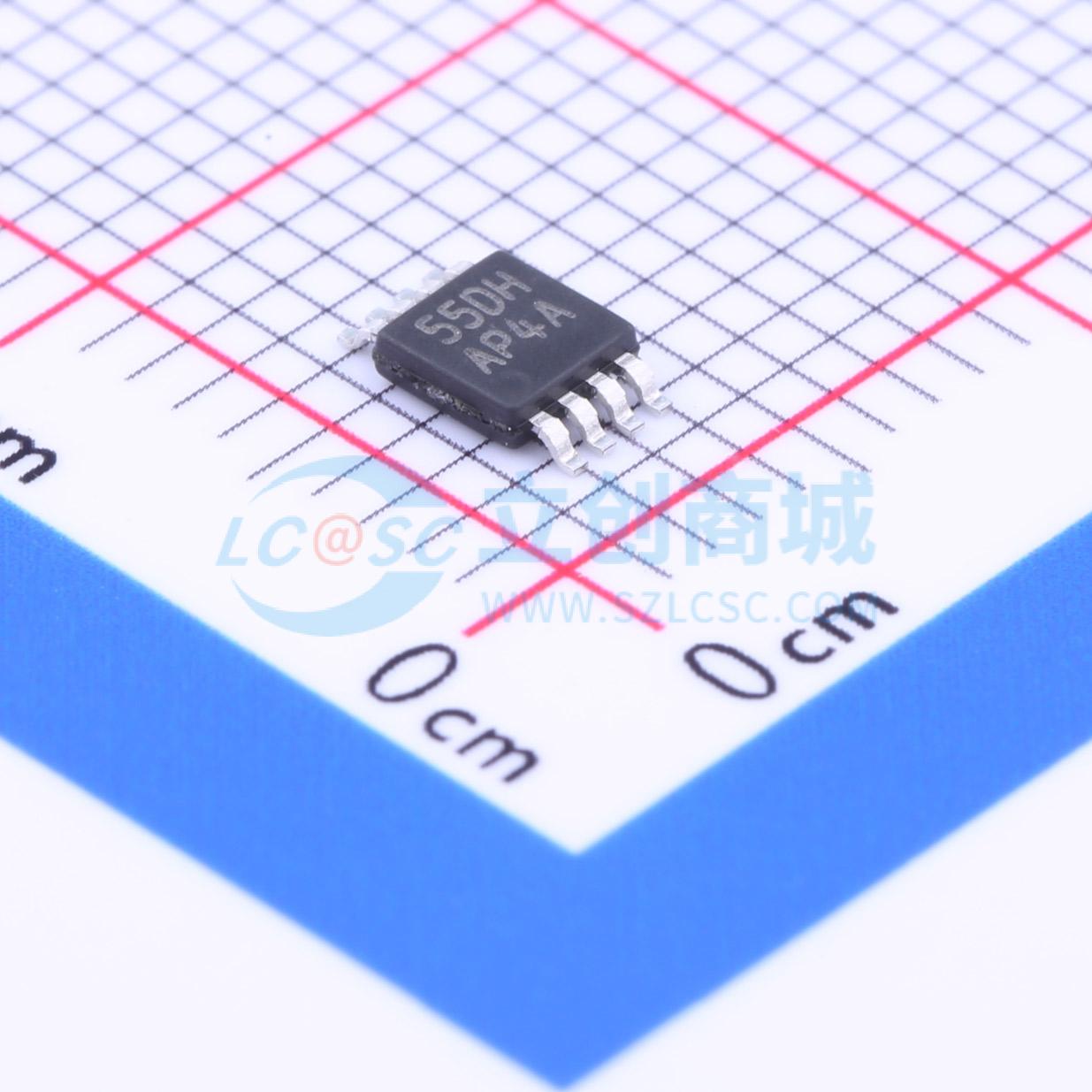

温馨提醒：图片仅供参考，商品以实物为准

LMP7718MM/NOPB

描述: LMP7718 双通道 88MHz 精密低噪声 1.8V CMOS 输入、解补偿放大器
品牌名称: TI(德州仪器)
商品型号: LMP7718MM/NOPB
商品编号: C201727
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.7克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	轨到轨输出
	增益带宽积(GBW)	88MHz
	输入失调电压(Vos)	150uV
	输入失调电压温漂(Vos TC)	1.8uV/℃
	压摆率(SR)	35V/us
	输入偏置电流(Ib)	0.1pA
	输入失调电流(Ios)	0.01pA

	属性	参数值
	输入电压噪声密度(eN)	5.8nV/√Hz@1kHz
	共模抑制比(CMRR)	100dB
	静态电流(Iq)	1.3mA
	输出电流	60mA
	工作温度	-40℃~+125℃
	单电源电压	1.8V~5.5V
	双电源电压(Vee~Vcc)	-
	功能特性	去补偿稳定

商品概述

LMP7717单通道和LMP7718双通道低噪声CMOS输入运算放大器，拥有低输入电压噪声密度，静态电流低，在增益为10时可保持稳定，增益带宽积为88MHz，电源电压范围为1.8V~5.5V，可单电源工作，带有轨到轨输出级，适用于多种仪器应用，可在低电压低噪声系统中提供良好性能。输入级为CMOS结构，典型输入偏置电流为飞安级别，输入共模电压范围包含地，适合需要高速度的低功耗传感器应用。采用先进VIP50工艺制造，LMP7717提供5引脚SOT-23或8引脚SOIC封装可选，LMP7718提供8引脚SOIC或8引脚VSSOP封装可选。器件内置有限的ESD保护，存储或操作过程中需采取措施防止静电损坏MOS栅极。

商品特性

输入失调电压最大为±150μV
输入参考电压噪声为5.8nV/√Hz
输入偏置电流为100fA
增益带宽积为88MHz
电源电压范围1.8V~5.5V
LMP7717单通道电源电流为1.15mA，LMP7718单通道电源电流为1.30mA
具备轨到轨输出摆幅
10kΩ负载下输出距轨25mV，2kΩ负载下输出距轨45mV
可确保在2.5V和5.0V条件下正常工作
1kHz、600Ω条件下总谐波失真为0.04
工作温度范围为-40℃~125℃
CMOS输入结构，输入偏置电流极低
输入共模电压范围包含地

应用领域

模数转换器接口
光电二极管放大器
有源滤波器与缓冲器
低噪声信号处理
医疗仪器
传感器接口应用
低电压低噪声系统
需要高速度的低功耗传感器应用
