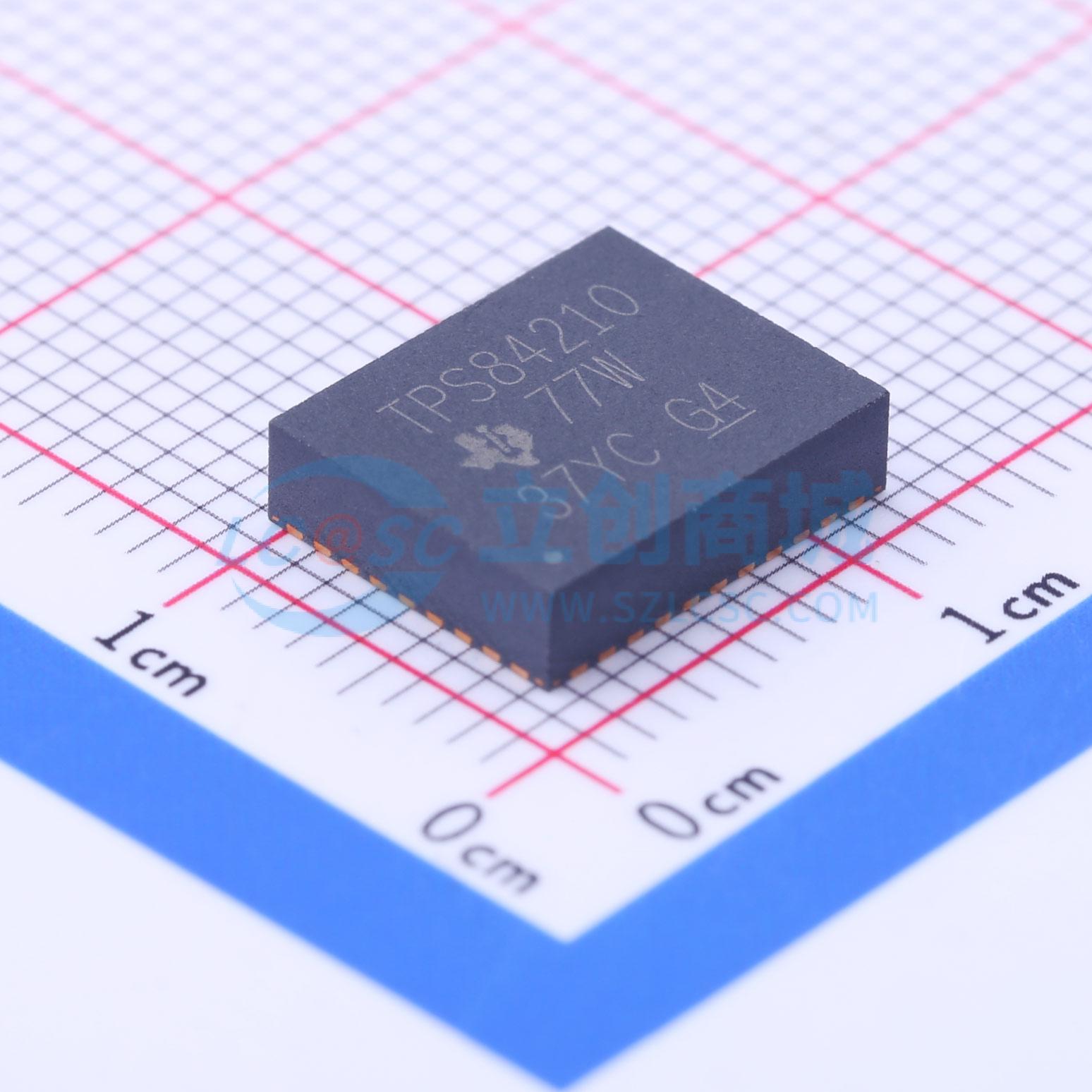

温馨提醒：图片仅供参考，商品以实物为准

TPS84210RKGR

描述: TPS84210RKG是一个简单易用的集成式电源解决方案,它在一个小外形尺寸的 BQFN封装内整合了一个带有功率MOSFET的2A直流/直流转换器、一个电感器以及无源器件。这个整体电源解决方案仅需3个外部组件,并免除了环路补偿和磁性元件选择过程。9x11x2.8mm BQFN封装能轻松焊接到印制电路板上,并且可实现效率高于90%的紧凑型负载点设计且具有结至环境的热阻仅为12°C/W的出色功率耗散。在环境温度为85°C且无气流的情况下,该器件可提供2A的满额输出电流。
品牌名称: TI(德州仪器)
商品型号: TPS84210RKGR
商品编号: C201746
商品封装: B1-QFN-39(11x9)
包装方式: 编带
商品毛重: 1.6克(g)

商品参数

商品概述

TPS84210RKG是一个简单易用的集成式电源解决方案，它在一个小外形尺寸的BQFN封装内整合了一个带有功率MOSFET的2A直流/直流转换器、一个电感器以及无源器件。这个整体电源解决方案仅需3个外部组件，并免除了环路补偿和磁性元件选择过程。 9×11×2.8mm BQFN封装能轻松焊接到印制电路板上，并且可实现效率高于90%的紧凑型负载点设计且具有结至环境的热阻仅为12°C/W的出色功率耗散。在环境温度为85°C且无气流的情况下，该器件可提供2A的满额输出电流。 TPS84210具有离散式负载点设计的灵活性和功能集，是为高性能DSP和FPGA供电的理想选择。先进的封装技术可提供一个与标准QFN贴装和测试技术兼容的耐用且可靠的电源解决方案。

商品特性

完整的集成式电源解决方案可实现小尺寸和扁平设计
效率高达96%
宽输出电压调节范围0.8V至3.6V，基准精度为±1%
可调开关频率（500kHz至2MHz）与外部时钟同步
可调节缓启动
输出电压排序/跟踪
电源正常输出
可编程欠压闭锁(UVLO)
输出过流保护
过热保护
运行温度范围：-40°C至85°C
增强的散热性能：12°C/W
符合EN55022 B类辐射标准

应用领域

宽带和通信基础设施
自动化测试和医疗设备
紧凑型外设组件互连接口(PCI) / PCI快速接口/PCI扩展(PXI)快速接口
DSP和FPGA负载点应用
高密度分布式电源系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.95V~6V
	输出电压	800mV~3.6V
	输出电流	2A
	开关频率	2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
