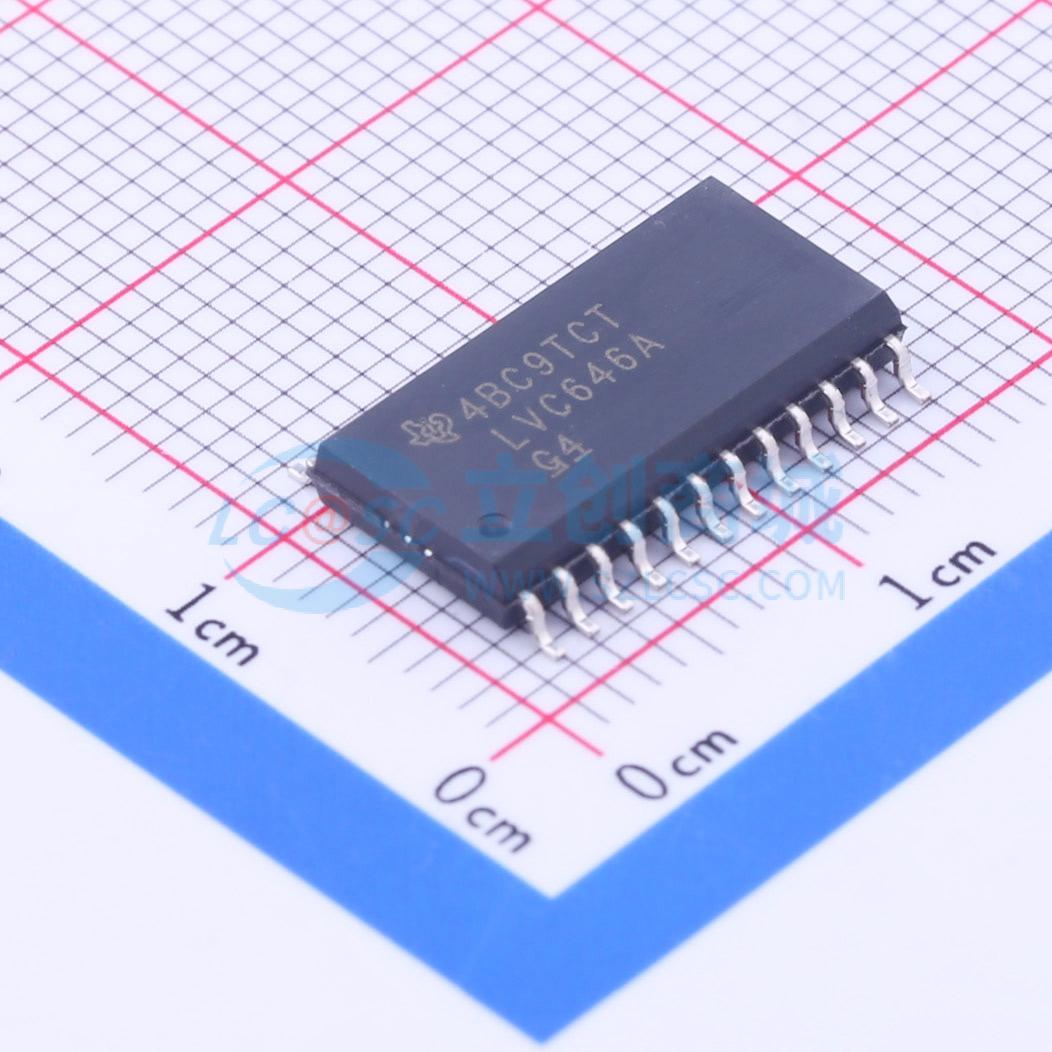

温馨提醒：图片仅供参考，商品以实物为准

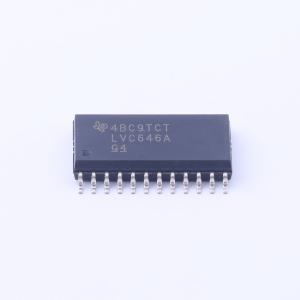

SN74LVC646ADW
SN74LVC646ADW
- 描述
- SN74LVC646A 具有三态输出的八通道总线收发器和寄存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC646ADW
- 商品编号
- C201747
- 商品封装
- SOIC-24-300mil
- 包装方式
- 管装
- 商品毛重
- 0.857克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~3.6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 1ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；输出使能；电平转换 |
商品概述
SN54LVC646A八进制总线收发器与寄存器设计用于2.7 V 至 3.6 V VCC工作，SN74LVC646A八进制总线收发器与寄存器设计用于1.65 V 至 3.6 V VCC工作。这些器件由总线收发器电路、D型触发器和控制电路组成，排列为可从输入总线直接或从内部寄存器多路传输数据。A总线或B总线上的数据在对应时钟（CLKAB或CLKBA）输入的低到高跳变时被锁存到寄存器中，'LVC646A器件可实现四种基本总线管理功能。输出使能（OE）和方向控制（DIR）输入控制收发器功能。在收发器模式下，高阻抗端口的数据可存储在其中一个或两个寄存器中。选择控制（SAB和SBA）输入可对存储数据和实时（透明模式）数据进行多路复用。当OE为低电平时，DIR决定哪条总线接收数据。在隔离模式（OE为高）下，A数据存储在一个寄存器，B数据可存储在另一个寄存器。当输出功能禁用时，输入功能仍然使能，可用于存储和传输数据。同一时间仅能驱动A或B总线中的一条。输入可由3.3 V或5 V器件驱动。该特性允许这些器件在混合3.3 V/5 V系统环境中用作电平转换器。这些器件针对使用Ioff的部分掉电应用进行了全规格设计。Ioff电路禁用输出，防止器件掉电时产生破坏性的反向电流。为了在上电或掉电期间确保高阻态，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。数据输出功能可通过OE和DIR的各种信号启用或禁用。数据输入功能始终处于启用状态，即总线端子的数据会在时钟输入的每一次低到高跳变时被存储。
商品特性
- 工作电压范围为1.65 V 至 3.6 V
- 输入可承受最高5.5 V电压
- 3.3 V下最大tpd为7.4 ns
- 3.3 V VCC、25℃下，典型输出接地反弹VOLP小于0.8 V
- 3.3 V VCC、25℃下，典型输出VOH下冲VOHV大于2 V
- 支持所有端口的混合模式信号操作（5 V输入/输出电压搭配3.3 V VCC）
- Ioff支持部分掉电模式操作
- 锁存性能超过250 mA，符合JESD 17标准
- ESD防护超过JESD 22标准
- 2000 V人体模型（A114-A）
- 200 V机器模型（A115-A）
- 1000 V充电器件模型（C101）
