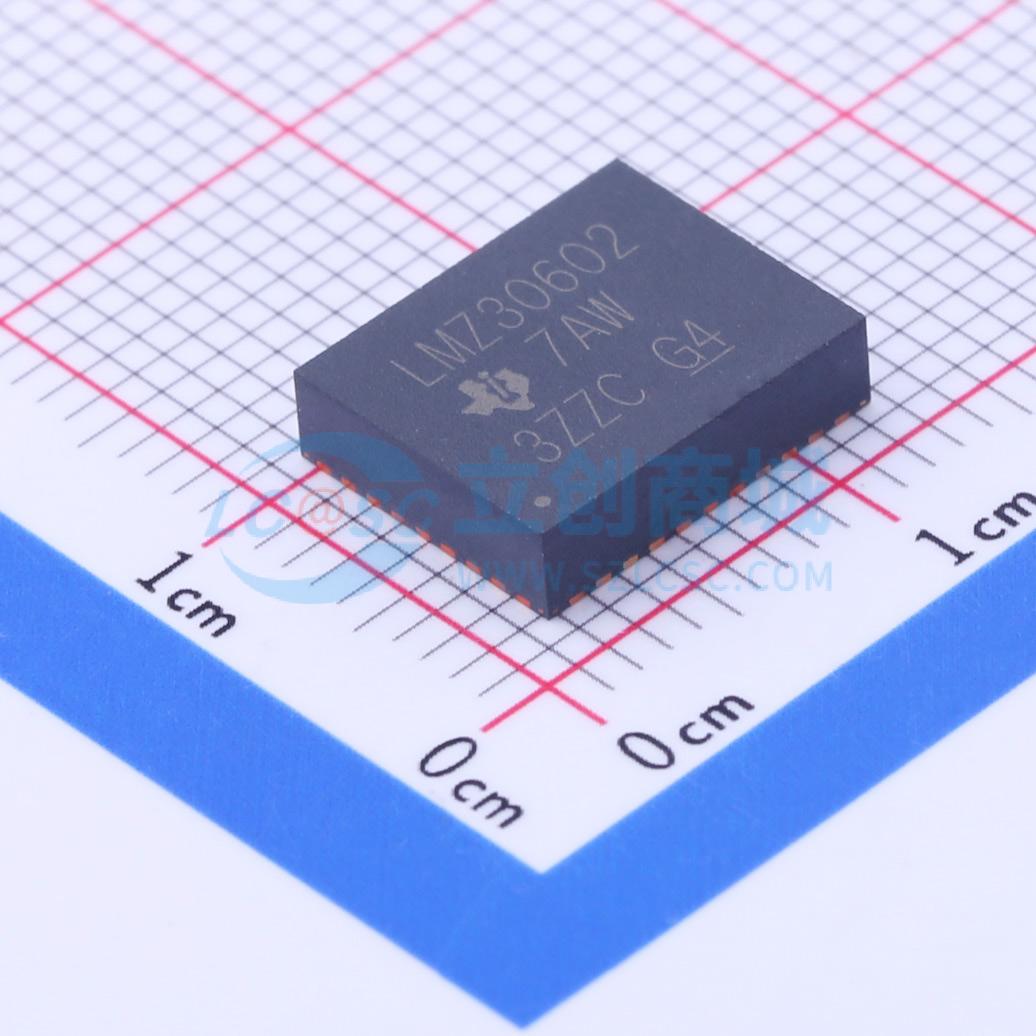

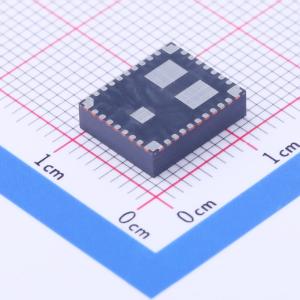

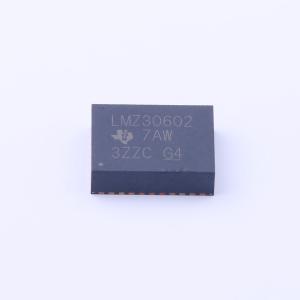

温馨提醒：图片仅供参考，商品以实物为准

LMZ30602RKGT

描述: LMZ30602 采用 9x11x2.8mm QFN 封装的 2.95V 至 6V、2A 降压电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ30602RKGT
商品编号: C201744
商品封装: B1QFN-39(9x11)
包装方式: 编带
商品毛重: 1.6克(g)

商品参数

商品概述

LMZ30602 SIMPLE SWITCHER电源模块是一款易于使用的集成式电源解决方案，此方案在低厚度QFN封装内组合了一个带有功率MOSFET的2A DC/DC转换器、一个屏蔽电感器以及无源器件。这个整体电源解决方案仅需3个外部元件，并免除了环路补偿和磁性元件选择过程。 9×11×2.8mm QFN封装能轻松焊接到印制电路板上，并且可实现效率高于90%的紧凑型负载点设计且具有结至环境的热阻仅为12°C/W的出色功率耗散。在环境温度为85°C且无气流的情况下，该器件可提供2A的满载额定输出电流。 LMZ30602提供了分离式负载点设计的灵活性和功能集，是为高性能DSP和FPGA供电的理想选择。先进的封装技术可提供一个与标准QFN贴装和测试技术兼容的耐用且可靠的电源解决方案。

商品特性

完整的集成式电源解决方案可实现小尺寸和扁平设计
9mm x 11mm x 2.8mm封装
与LMZ30604 & LMZ30606引脚兼容
效率高达96%
宽输出电压调节范围0.8V至3.6V，基准精度为±1%
可调开关频率（500kHz至2MHz）与外部时钟同步
可调节慢启动
输出电压排序/跟踪
电源正常输出
可编程欠压闭锁(UVLO)
输出过流保护
过热保护
运行温度范围：-40°C至85°C
增强的散热性能：12°C/W
符合EN55022 B类辐射标准
集成屏蔽电感器

应用领域

宽带和通信基础设施
自动化测试和医疗设备
紧凑型PCI/PCI快速接口/PXI快速接口
DSP和FPGA负载点应用
高密度分布式电源系统

	属性	参数值
	商品目录	隔离电源模块
	输出通道数	1
	工作电压(Vin)	2.95V~6V

	属性	参数值
	转换效率	95%
	输出电压(Vout)	800mV~3.6V
	输出电流(最大值)	2A
