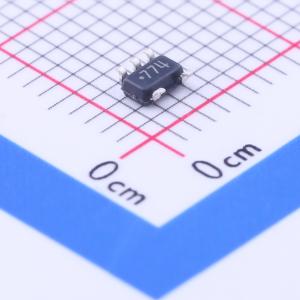

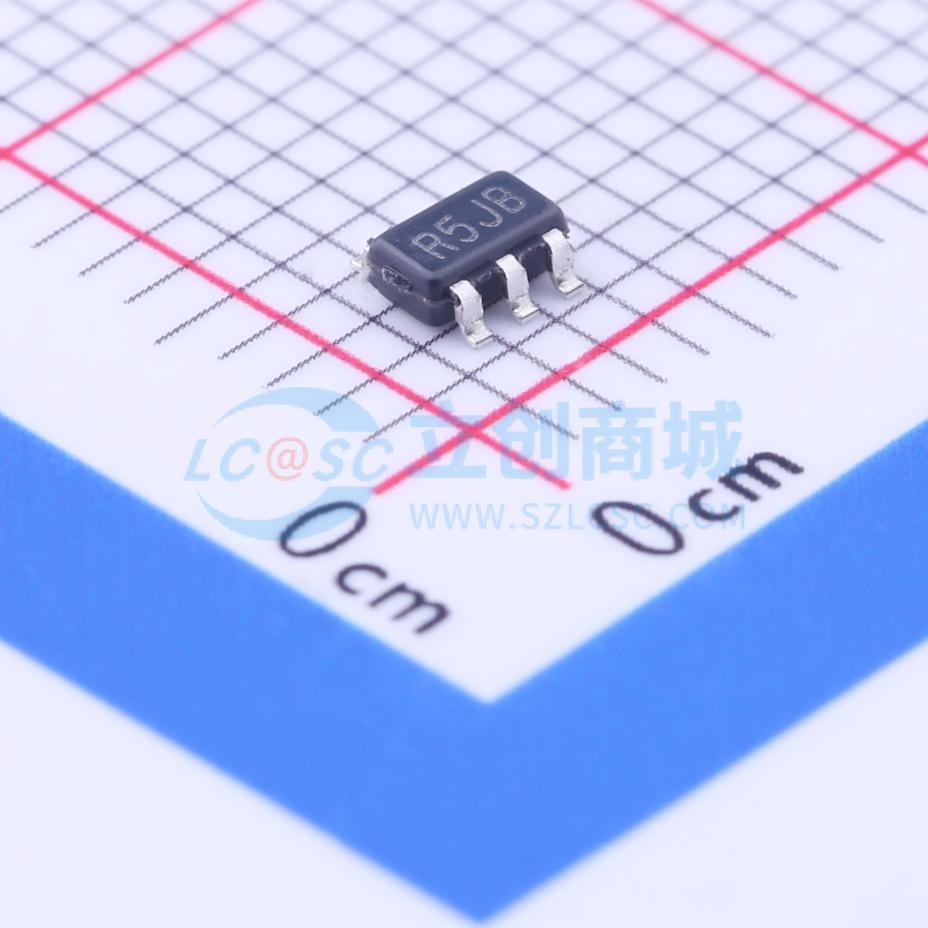

温馨提醒：图片仅供参考，商品以实物为准

LM4030BMF-2.5/NOPB

并联 20ppm/℃

描述: LM4030 超高精度并联电压基准
品牌名称: TI(德州仪器)
商品型号: LM4030BMF-2.5/NOPB
商品编号: C201734
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

LM4030是一款超高精度并联电压基准，拥有出色的初始精度与温度稳定性，提供2.5V和4.096V两种固定电压可选，即便采用小型SOT-23封装，仍具备出色的热滞性能、长期稳定性以及抗电路板应力影响的能力。该产品设计为无需外接电容即可工作，也可搭配容量最高10μF的电容使用，最低可在120μA（最大值）供电条件下工作，可连续分流最高30mA电流，可适配几乎任何电源，是生成高精度系统基准的简单方案，共有A、B、C三个等级可供选择。器件内置有限的ESD保护，存储或操作时可将引脚短路或将器件放置在导电泡沫中，防止MOS栅极发生静电损坏。

商品特性

输出电压精度最高可达0.05%
温度系数低至10ppm/℃
工作温度范围为-40℃~125℃
热滞性能出色，热滞值为75ppm
长期稳定性出色，长期稳定性参数为40ppm
抗电路板应力影响能力强
可承受50mA瞬态电流
提供2.5V、4.096V两种电压选项
采用SOT-23封装
无需外接电容即可正常工作
内置有限ESD保护
提供多个精度等级，A级器件初始精度0.05%，温度系数不超过10ppm/℃，C级器件初始精度0.15%，温度系数为30ppm/℃

应用领域

数据采集/信号通路
测试与测量
汽车领域
工业领域
通信
仪器仪表
电源管理

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	-
	输出电压	2.5V
	输出电流	30mA
	精度	±0.1%
	温度系数	20ppm/℃

	属性	参数值
	电压基准类型	并联
	静态电流(Iq)	120uA
	最小阴极电流调节	120uA
	噪声(0.1Hz-10Hz)	105uVp-p
	噪声(10Hz-10kHz)	-
	工作温度	-40℃~+125℃
	功能特性	-
