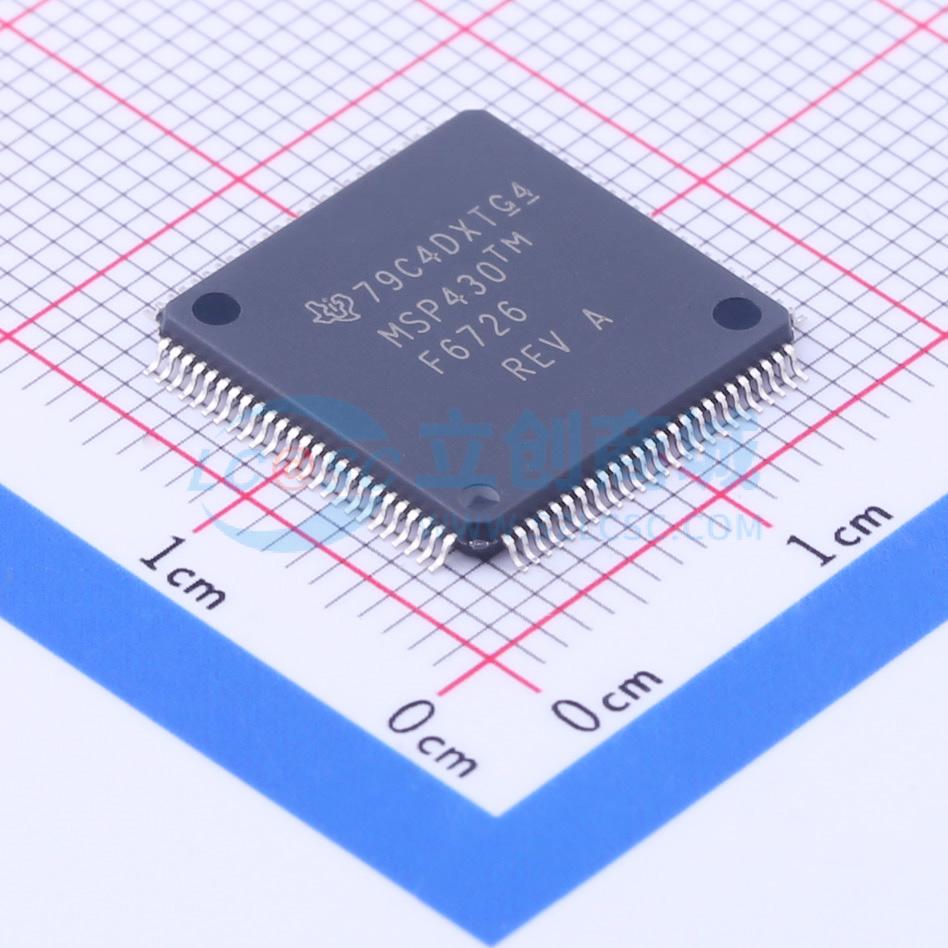

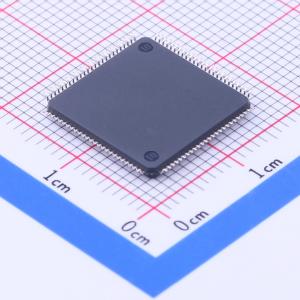

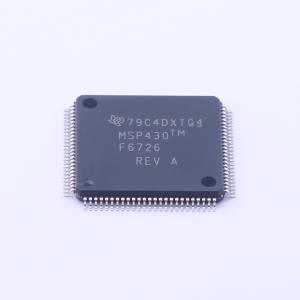

MSP430F6726IPZ
具有 2 个 Σ-Δ ADC、LCD、实时时钟、128KB 闪存和 8KB RAM 的单相位计量 SoC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MSP430F6726 具有 2 个 Σ-Δ ADC、LCD、实时时钟、128KB 闪存、8KB RAM 的单相计量 SoC
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSP430F6726IPZ
- 商品编号
- C201737
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 1.137克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | MSP430 | |
| CPU最大主频 | 25MHz | |
| 程序存储容量 | 128KB |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 72 | |
| ADC(位数) | 10bit；24bit | |
| 工作电压 | 1.8V~3.6V |
商品概述
MSP430 系列超低功耗微控制器包含多种器件，它们特有面向多种应用的不同外设集。此架构，与扩展低功率描述组合使用，是在便携式测量应用中实现延长电池寿命的最优选择。该器件具有一个强大的16 位RISC CPU，16 位寄存器和有助于获得最大编码效率的常数发生器。此数控振荡器(DCO) 可在 3µs （典型值）内实现从低功率模式唤醒至激活模式。 MSP430F67xx 系列产品是配置有3 个高性能24 位三角积分A/D 转换器，1 个10 位模数(A/D) 转换器，4 个增强型通用串行通信接口（3 个eUSCI_A 和1 个eUSCI_B），4 个16 位定时器，硬件乘法器，DMA，含报警功能的实时时钟模块，具有集成对比度控制的LCD 驱动器，辅助电源系统，和在100 引脚器件中带有多达72 个I/O 引脚和在80 引脚器件中带有多达52 个I/O 引脚的微控制器。 这些器件的典型应用是2 线制和3 线制单一相位计量，包括抗干扰仪表工具。
商品特性
- Low Supply Voltage Range: 3.6 V Down to 1.8 V
- 超低功耗
- 激活模式(AM)：所有系统时钟激活在8MHz，3.0V 时为265µA/MHz，闪存程序执行（典型值）在8MHz，3.0V 时为140µA/MHz，RAM 程序执行（典型值）
- 待机模式(LPM3)：含晶体的实时时钟，安全装置，和电源监视器可用，完全RAM 保持，快速唤醒：2.2V 时为 1.7µA，3.0V 时为2.5µA（典型值）
- 关闭模式(LPM4)：完全RAM 保持，电源监视器可用，快速唤醒：3.0V 时为 1.6µA（典型值）
- Shutdown RTC Mode (LPM3.5): Shutdown Mode, Active Real-Time Clock(RTC) With Crystal: 1.24µA at 3.0 V (Typical)
- 关断模式(LPM4.5)：3.0V 时为 0.78µA（典型值）
- 在3µs 内从待机模式唤醒（典型值）
- 16 位精简指令集(RISC) 架构、扩展内存、高达25MHz 系统时钟
- 灵活的电源管理系统
- 含有可编程调节核心电源电压的完全集成LDO
- 电源电压监控、监视、和临时限电
- 由多达2 个辅助电源供电的系统运行
- 统一时钟系统针对频率稳定的锁频环路(FLL) 控制环路
- 低功耗低频内部时钟源(VLO)
- 低频修正内部参照源(REFO)
- 32-kHz 晶体(XT1)
- 一个具有3 个捕捉/比较寄存器的16 位定时器
- 3 个16 位定时器，每个定时器具有2 个捕捉/比较寄存器
- 增强型通用串行通信接口
- eUSCI_A0, eUSCI_A1, and eUSCI_A2
- 增强型UART 支持自动波特率检测
- IrDA 编码器和解码器
- 同步SPI
- eUSCI_B0
- I2C 设定的充电参数具有多从器件寻址
- 同步SPI
- Password-Protected RTC With Crystal Offset Calibration and Temperature Compensation
- 用于备用子系统的独立电压电源
- 32kHz 低频振荡器(XT1)
- 实时时钟
- 备用内存（4 x 16 位）
- 3 个具有差分可编程增益放大器(PGA) 输入的24 位三角积分模/数(A/D) 转换器
- 具有8 路复用模式下高达320 段对比度控制的集成LCD 驱动器
- 硬件乘法器支持32 位运算
- 10 位200ksps A/D 转换器
- 内部参考
- 采样和保持、自动扫描特性多达6 个外部通道、2 个内部通道，包括温度传感器
- 3 通道内部直接内存访问(DMA)
- 串行板上编程，无需外部编程电压
- 采用100 引脚和80 引脚薄型方形扁平(LQFP) 封装
应用领域
- 2 线制和3 线制单一相位计量
- 抗干扰仪表工具
