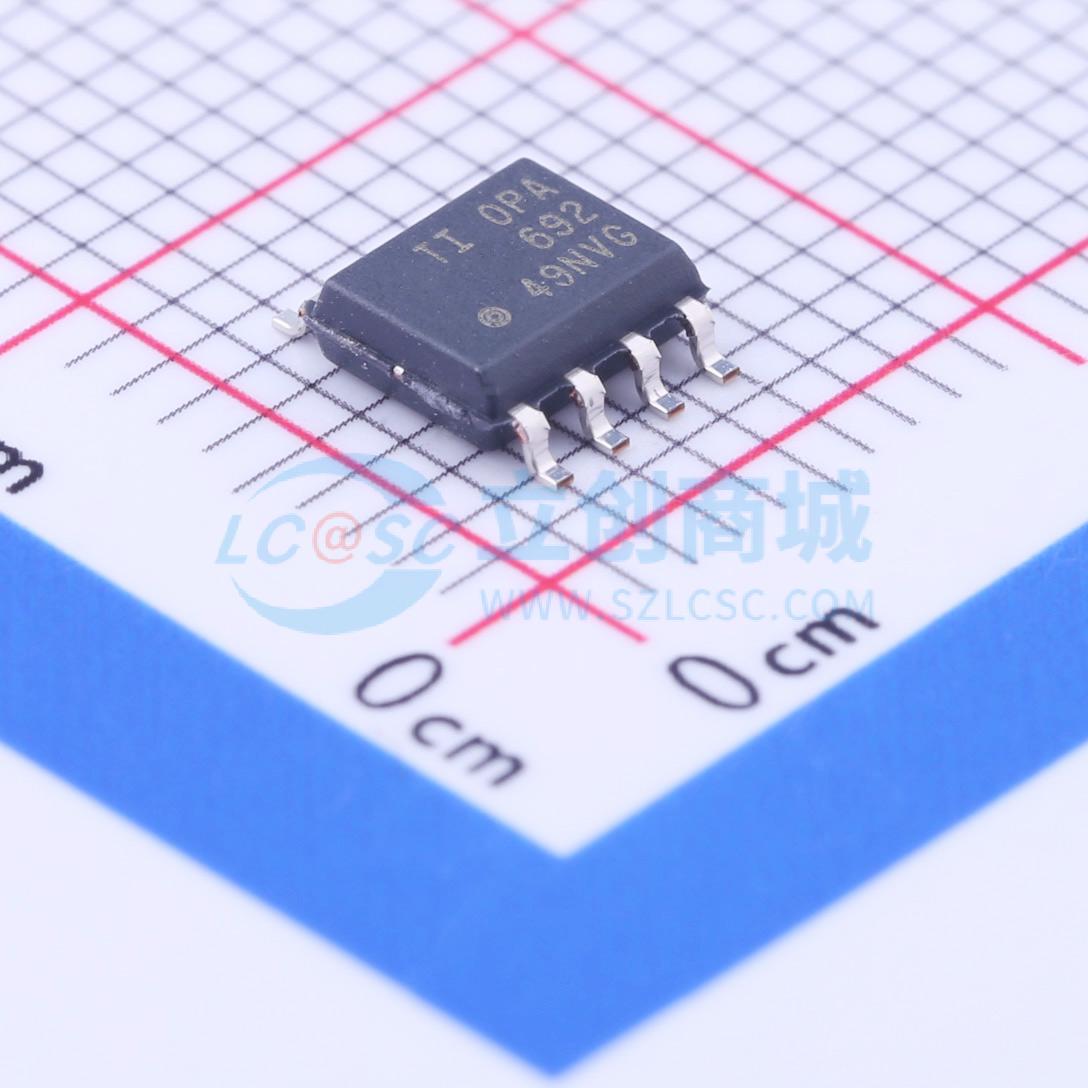

温馨提醒：图片仅供参考，商品以实物为准
OPA692ID
宽带固定增益视频缓冲放大器
- 描述
- OPA692 具有禁用功能的宽带固定增益缓冲器放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA692ID
- 商品编号
- C201736
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频放大器 | |
| 放大器数 | 1 | |
| 带宽(-3db) | 225MHz | |
| 压摆率(SR) | 2000V/us | |
| 微分增益 | 0.07% | |
| 微分相位 | 0.02deg | |
| 输入失调电压(Vos) | 0.5mV |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 15uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 5V~12V | |
| 双电源电压(Vee~Vcc) | 2.5V~6V；-6V~-2.5V | |
| 输入失调电压温漂(Vos TC) | 20uV/℃ | |
| 功能特性 | 使能/关断功能；输入缓冲器 | |
| 输出电流 | 190mA |
商品概述
OPA692是宽带固定增益带禁用功能的视频缓冲放大器，可根据外部连接，利用内部电阻网络提供+2固定增益视频缓冲，或是+1或-1电压缓冲，工作电源电流仅5.1mA，即可实现通常更高电源电流才能提供的压摆率和输出功率；新型输出级架构可输出高电流，裕量损失小、交越失真低，单电源工作性能出色；采用单+5V电源供电时，可实现1V~4V输出摆幅，驱动电流超过120mA，带宽超过200MHz，是合适的RGB线驱动器和单电源模数转换器输入驱动器；其5.1mA的电源电流在+25℃下经过精确校准，结合低温漂特性，可保证更低的最大电源电流；可通过可选的禁用控制引脚进一步降低系统功耗，禁用引脚悬空或保持高电平时处于正常工作状态，引脚拉低后，电源电流降至150μA以下，同时输入输出引脚进入高阻抗状态；集成电路易受静电放电损坏，使用时需采取适当防护措施
商品特性
- 电源范围灵活，支持单电源+5V~+12V供电，也支持双电源±2.5V~±6V供电
- 内置电阻网络，固定增益输出，可提供+2或±1增益
- 增益为+2时带宽可达225MHz
- 正常工作电源电流低至5.1mA
- 禁用状态下电源电流低至150μA
- 输出电流可达190mA
- 输出电压摆幅可达±4.0V
- 提供SOT23-6封装可选
- 输出级架构优化，交越失真低
- 电源电流经+25℃精确校准，温度漂移低
- 带可选禁用控制引脚，可降低系统功耗，禁用后输入输出引脚为高阻抗状态
- 人体模型静电放电耐受电压2kV，机器模型静电放电耐受电压200V
- 最大电源电压±6.5VDC，差分输入电压±1.2V
- 存储温度范围-65℃~+125℃，焊接引脚10秒耐温+300℃，最高结温+175℃
应用领域
- 宽带视频线驱动
- 多路视频DA
- 便携式仪器仪表
- 模数转换器输入缓冲
- 有源滤波器
