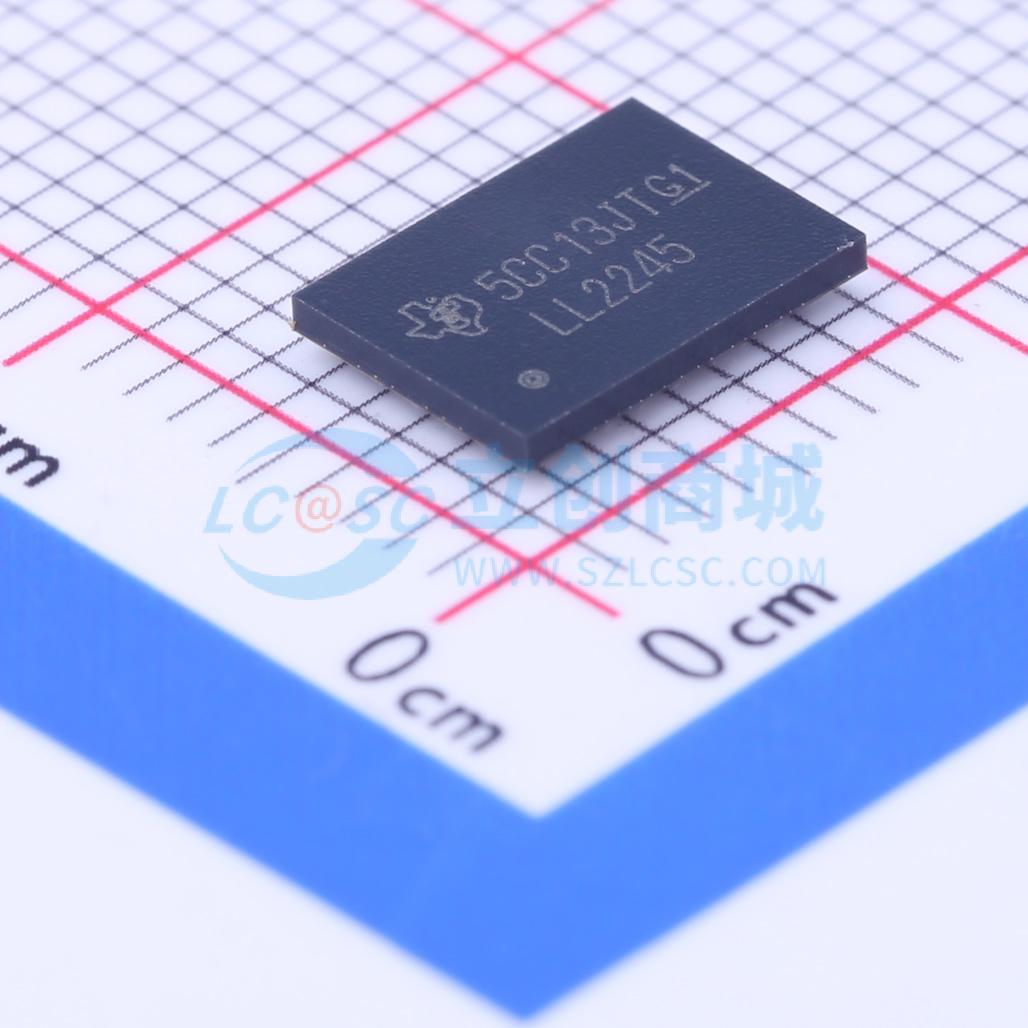

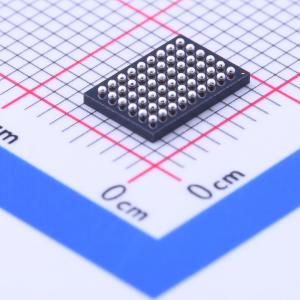

温馨提醒：图片仅供参考，商品以实物为准

74LVTH162245ZRDR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVTH162245 具有三态输出的 3.3V ABT 16 位总线收发器
品牌名称: TI(德州仪器)
商品型号: 74LVTH162245ZRDR
商品编号: C201729
商品封装: BGA-54
包装方式: 编带
商品毛重: 0.8克(g)

商品参数

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74LVTH
	工作温度	-40℃~+85℃
	静态电流(Iq)	190uA
	传播延迟(tpd)	3.7ns@3.3V,50pF
	功能特性	热插拔支持；掉电隔离；输出使能；总线保持；电平转换

商品概述

LVTH162245器件是16位（双八进制）同相三态收发器，设计用于低电压（3.3V）VCC工作，并能为5V系统环境提供TTL接口。这些器件可以用作两个8位收发器或一个16位收发器。根据方向控制（DIR）输入的逻辑电平，器件允许数据从A总线传输到B总线，或从B总线传输到A总线。可使用输出使能（OE）输入禁用器件，从而有效隔离总线。方向控制（DIR）输入和输出使能（OE）输入的逻辑电平可激活B端口输出或A端口输出，或将两个输出端口置于高阻模式。当B端口输出激活时，器件将数据从A总线传输到B总线；当A端口输出激活时，器件将数据从B总线传输到A总线。A端口和B端口的输入电路始终处于活动状态，必须施加逻辑高或低电平，以防止多余的ICC和ICCZ。有源总线保持电路将未使用或未驱动的输入保持在有效逻辑状态。不建议在总线保持电路中使用上拉或下拉电阻。设计用于提供最大12mA源出或吸入电流的A端口输出包含等效22Ω串联电阻，以减少过冲和下冲。当VCC在0V和1.5V之间时，器件在上电或掉电期间处于高阻状态。为了确保在1.5V以上的高阻状态，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。这些器件使用Ioff和上电三态功能，完全符合热插拔应用的规格。Ioff电路禁用输出，防止器件掉电时破坏性的回流电流。上电三态电路在上电和掉电期间将输出置于高阻状态，防止驱动器冲突。

商品特性

属于Texas Instruments Widebus™家族产品
A端口输出带有等效22Ω串联电阻，无需外部电阻
支持混合模式信号操作（在VCC为3.3V时，可处理5V输入输出电压）
支持电压低至2.7V的非稳压电池工作
典型输出接地反弹VOLP在VCC=3.3V，TA=25℃时小于0.8V
Ioff和上电三态支持热插入
数据输入带有总线保持功能，无需外部上拉/下拉电阻
分布式VCC和GND引脚，可最小化高速开关噪声
通流架构优化PCB布局
闩锁性能超过500mA，符合JESD 17标准
ESD防护超过JESD 22标准:2000-V人体模型（A114-A）；200-V机器模型（A115-A）；1000-V带电器件模型（C101）

应用领域

热插拔应用

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	2
	每个元件位数	8
	通道类型	双向
