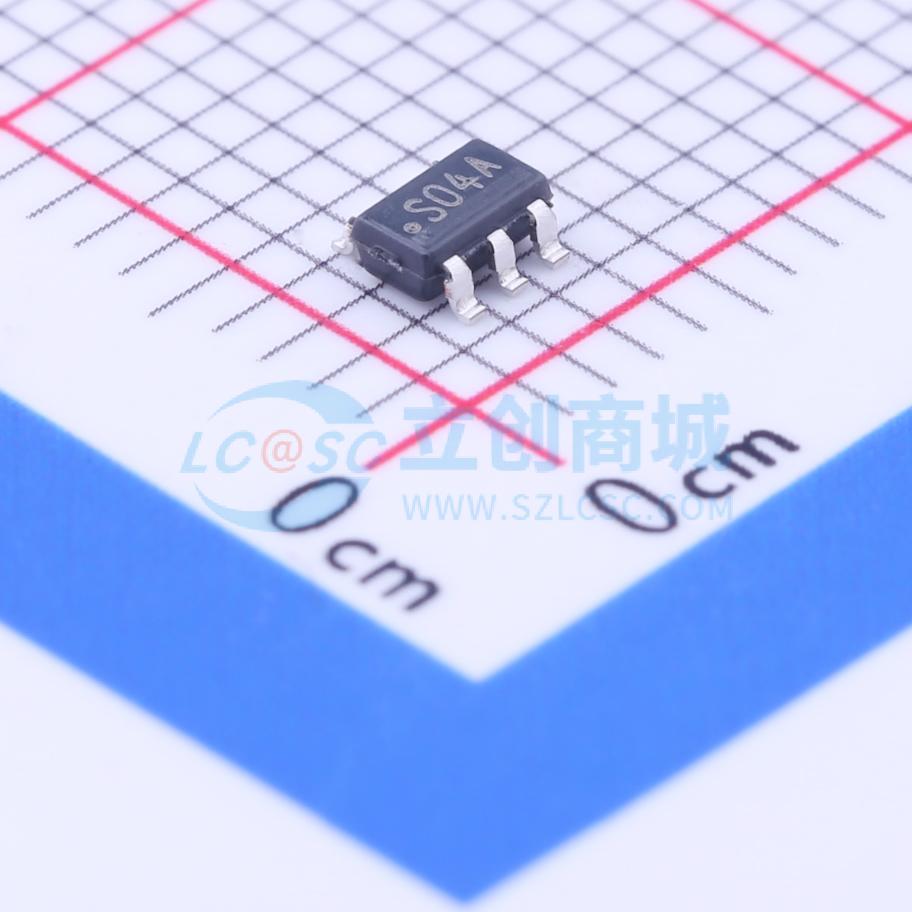

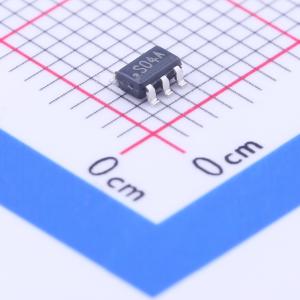

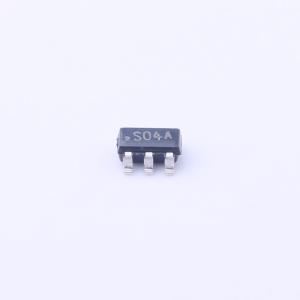

LM2665M6X/NOPB

开关电容电压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2665 输入电压为 1.8V 至 5.5V 的开关电容倍压器
品牌名称: TI(德州仪器)
商品型号: LM2665M6X/NOPB
商品编号: C201725
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

LM2665 CMOS电荷泵电压转换器可作为电压倍增器，适用于2.5 V至5.5 V的输入电压范围。该电路使用两个低成本电容器和一个二极管（启动时需要），可提供高达40 mA的输出电流。LM2665还可作为分压器，将1.8 V至11 V范围内的电压减半。 LM2665以160 kHz的振荡器频率工作，以降低输出电阻和电压纹波。其工作电流仅为650 μA（大多数负载下工作效率大于90%），典型关断电流为1 μA，为电池供电系统提供了理想的性能。

商品特性

电压倍增器输入电压：2.5 V至5.5 V
分压器分压范围：1.8 V至11 V
可倍增或分割输入电源电压
典型输出阻抗为12 Ω
40 mA时典型转换效率为90%
典型关断电流为1 μA

应用领域

手机
寻呼机
个人数字助理（PDA）
运算放大器电源
接口电源
手持仪器
火灾探测与报警
工业手持无线电设备
血压监测仪

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2.5V~5.5V
	静态电流(Iq)	1.25mA
	输出电阻	12Ω
	能量效率	90%

	属性	参数值
	开关频率	80kHz
	工作温度	-40℃~+85℃
	功能类型	升压；降压
	PFM模式	不支持
	输出电流(Iout)	40mA
