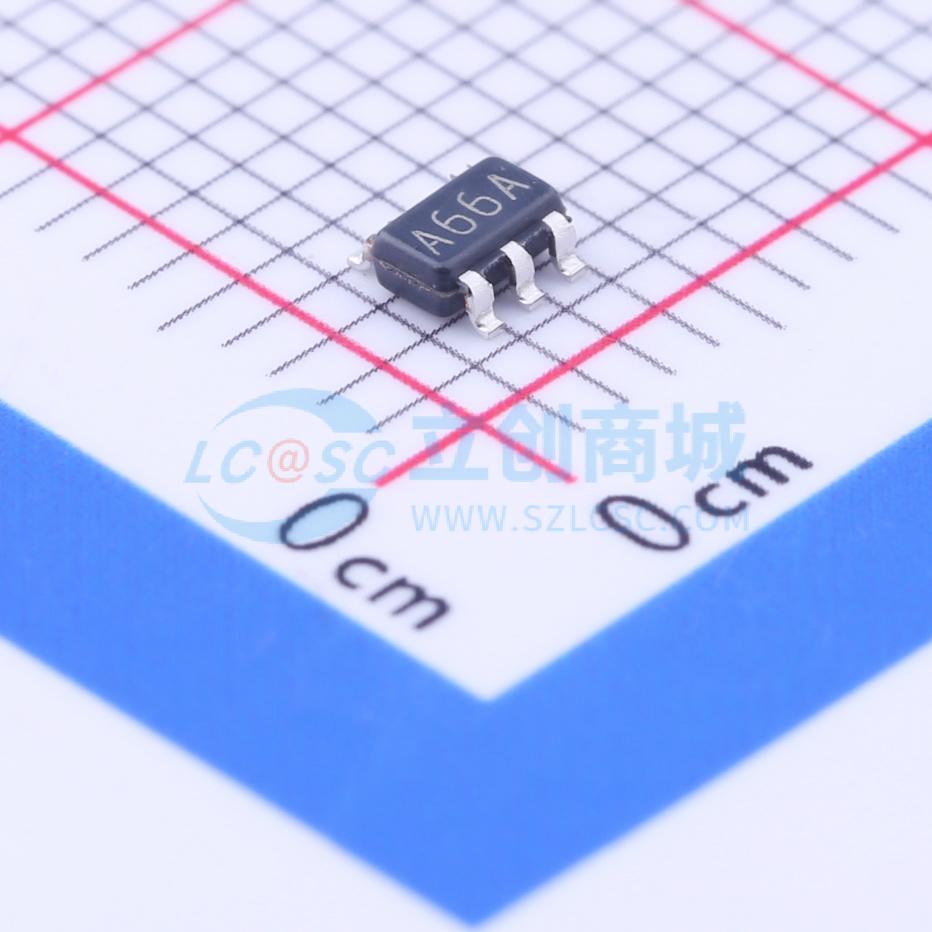

温馨提醒：图片仅供参考，商品以实物为准
LMH6654MF/NOPB
LMH6654MF/NOPB
- 描述
- LMH6654 单通道、低功耗、250MHz、低噪声放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH6654MF/NOPB
- 商品编号
- C201724
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 250MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 9uV/℃ | |
| 压摆率(SR) | 200V/us | |
| 输入偏置电流(Ib) | 5uA | |
| 输入失调电流(Ios) | 300nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 4.5nV/√Hz@0.1MHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 4.5mA | |
| 输出电流 | 280mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -6V~-2.5V；2.5V~6V | |
| 功能特性 | - |
商品概述
LMH6654和LMH6655是单路和双路高速电压反馈放大器，设计为可实现单位增益稳定工作，带宽为250MHz。产品可在±2.5V至±6V电源电压下工作，每个通道仅消耗4.5mA电流；放大器具备极低电压噪声和宽输出摆幅，可最大化信噪比，具备真单电源工作能力，输入共模电压范围可延伸至负电源轨下方150mV，正电源轨范围内1.3V处；高速与低功耗的组合使其适合众多对功耗要求较高的便携式高速应用。产品采用VIP10垂直集成PNP互补双极性工艺制造，LMH6654采用5引脚SOT-23和8引脚SOIC封装，LMH6655采用8引脚VSSOP DGK和8引脚SOIC封装。
商品特性
- 采用电压反馈架构
- 单位增益带宽250MHz
- 电源电压范围±2.5V~±6V
- 压摆率200V/μs
- 每通道电源电流4.5mA
- 输入共模电压范围-5.15V~+3.7V
- 负载100Ω时输出电压摆幅-3.6V~3.4V
- 输入电压噪声4.5nV/√Hz
- 输入电流噪声1.7pA/√Hz
- 达到0.01精度的建立时间为25ns
- 具备单位增益稳定能力，低电压噪声，宽输出摆幅，可最大化信噪比
- 具备真单电源工作能力
应用领域
- ADC驱动
- 消费类视频
- 有源滤波器
- 脉冲延迟电路
- xDSL接收器
- 前置放大器
