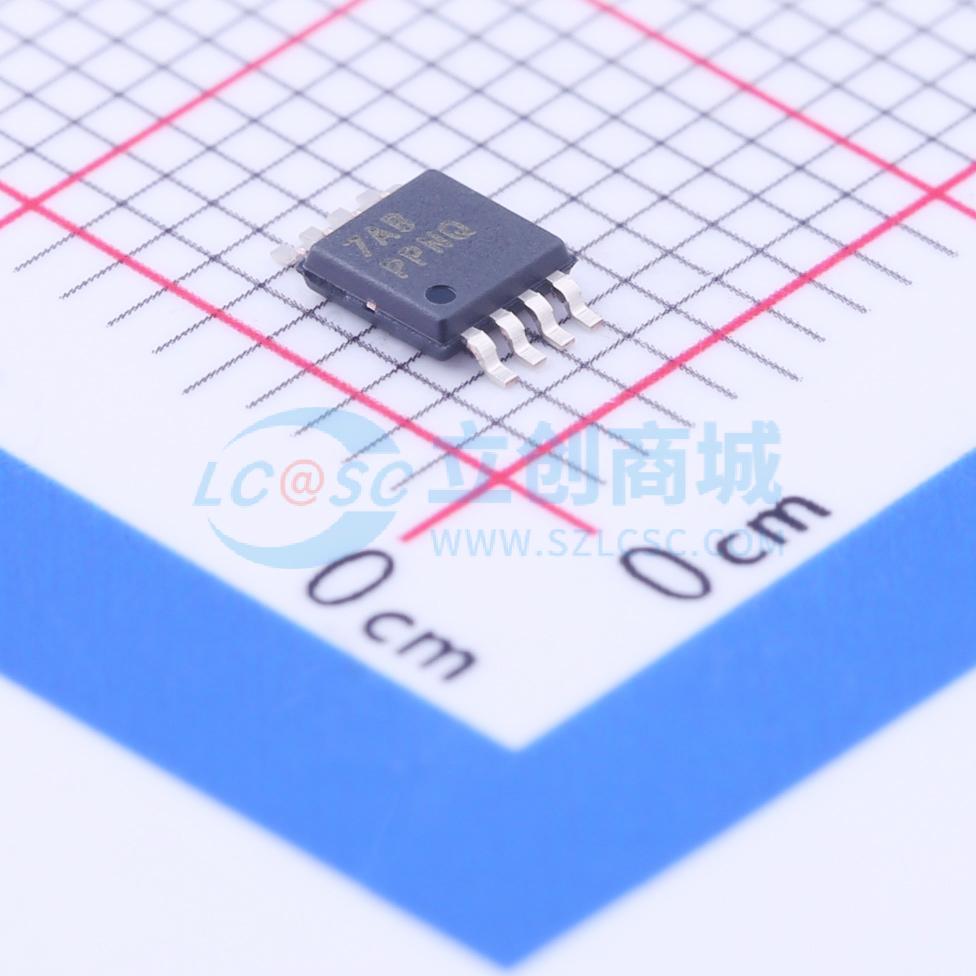

TPS7A1633DGNT

具有电源正常指示和使能功能的 100mA、60V 超低 IQ 低压降 (LDO) 稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7A16 具有使能端和电源正常状态输出的 60V、5μA Iq、100mA、低压降电压稳压器
品牌名称: TI(德州仪器)
商品型号: TPS7A1633DGNT
商品编号: C201714
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

商品概述

TPS7A16 系列超低功耗、低降压(LDO) 稳压器提供超低静态电流、高输入电压和小型化、高散热性能封装所具备的优势。 TPS7A16 系列器件针对连续或断续（备用电源）电池供电应用而设计，超低静态电流在此类应用中对于延长系统电池寿命至关重要。 TPS7A16 系列产品提供一个与标准互补金属氧化物半导体(CMOS) 逻辑电路兼容的使能引脚(EN) 和一个具有用户可编程延迟的集成开漏高电平有效的电源正常输出(PG)。这些引脚专用于需要进行电源轨排序、基于微控制器的电池供电类应用。此外，TPS7A16 器件非常适用于从多节电池解决方案生成低压电源（从多节电动工具组到汽车应用）；该器件不但能够提供一个稳压良好的电压轨，而且还能够承受瞬态电压并在电压瞬态期间保持稳压状态。这些功能意味着电涌保护电路更加简单且更为经济高效。

商品特性

宽输入电压范围：3V 至60V
超低静态电流：5μA
关断时的静态电流：1μA
输出电流：100mA
低压降电压：电流为20mA 时为60mV
精度：2%
固定输出电压：3.3V，5V
可调节输出电压：1.2V 至18.5V
具有可编程延迟的电源正常指示功能
限流和热关断保护
与陶瓷输出电容搭配使用时可保持稳定：≥2.2μF

应用领域

笔记本个人电脑(PC)
数字电视
私有局域网(LAN) 系统电源
用于电动工具和其它由电池供电的微处理器和微控制器系统的高节数电池组
车载音频、导航、信息娱乐和其它汽车系统
烟雾和CO₂ 探测器以及电池供电类警报和安全系统

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	60V
	输出电压	3.3V
	输出电流	100mA
	电源纹波抑制比(PSRR)	50dB@(100Hz)

	属性	参数值
	压差	60mV@(20mA)
	静态电流(Iq)	5uA
	特性	过热保护；带使能；过流保护；PG脚
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
