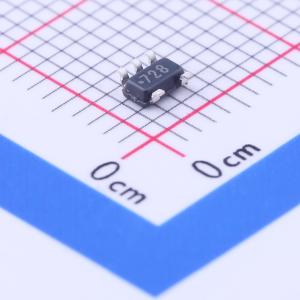

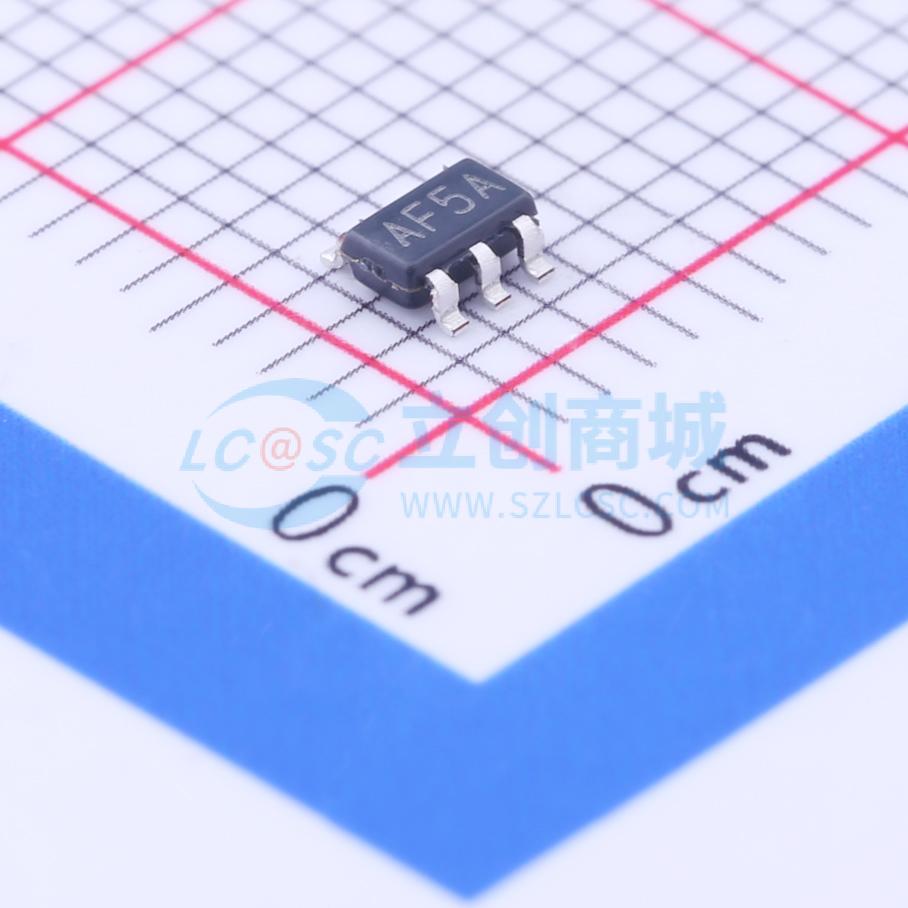

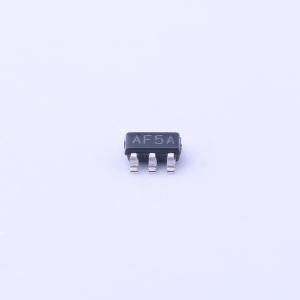

温馨提醒：图片仅供参考，商品以实物为准
LMP2021MF/NOPB
零漂移、低噪声、抗电磁干扰放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMP2021 零漂移、低噪声、抗 EMI 单通道放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMP2021MF/NOPB
- 商品编号
- C201722
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 5MHz | |
| 输入偏置电流(Ib) | 25pA | |
| 输入失调电压(Vos) | 400nV | |
| 共模抑制比(CMRR) | 139dB | |
| 压摆率(SR) | 2.6V/us | |
| 输出电流 | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 4nV/℃ | |
| 静态电流(Iq) | 1.25mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.2V~5.5V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 11nV/√Hz@10kHz | |
| 输入失调电流(Ios) | 48pA |
商品概述
LMP2021和LMP2022分别为单通道和双通道精密运算放大器，具备超低输入失调电压、近乎零输入失调电压漂移、极低输入电压噪声和极高开环增益等特性。它们非常适合用于仪器仪表和传感器接口。 LMP202x的输入失调电压漂移仅为0.004 μV/°C，输入失调电压为0.4 μV。这些特性使其在高精度应用中能够实现出色的精度。 专有的连续自动调零校正电路可确保出色的共模抑制比（CMRR）和电源抑制比（PSRR），消除1/f噪声成分，并使许多电路无需校准。 LMP202x的输入电压噪声仅为260 nVPP（0.1 Hz至10 Hz），且无1/f噪声成分，适用于工业精密秤等低频应用。高达160 dB的开环增益可大幅降低高增益应用中的增益误差。凭借超精密的直流参数和极低的噪声，LMP202x非常适合用于位置传感器、电桥传感器、压力传感器、医疗设备以及其他对误差要求极低的高精度应用。 LMP2021提供5引脚SOT - 23和8引脚SOIC封装。LMP2022提供8引脚VSSOP和8引脚SOIC封装。
商品特性
- 输入失调电压（典型值）：-0.4 μV
- 输入失调电压（最大值）：±5 μV
- 输入失调电压漂移（典型值）：-0.004 μV/°C
- 输入失调电压漂移（最大值）：±0.02 μV/°C
- 输入电压噪声，Av = 1000：11 nV/√Hz
- 开环增益：160 dB
- 共模抑制比（CMRR）：139 dB
- 电源抑制比（PSRR）：130 dB
- 电源电压范围：2.2 V至5.5 V
- 电源电流（每放大器）：1.1 mA
- 输入偏置电流：±25 pA
- 增益带宽积（GBW）：5 MHz
- 压摆率：2.6 V/μs
- 工作温度范围：-40°C至125°C
- 5引脚SOT - 23、8引脚VSSOP和8引脚SOIC封装
应用领域
- 精密仪器放大器
- 电池供电仪器
- 热电偶放大器
- 电桥放大器
