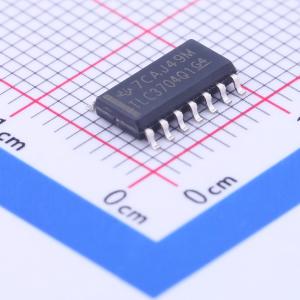

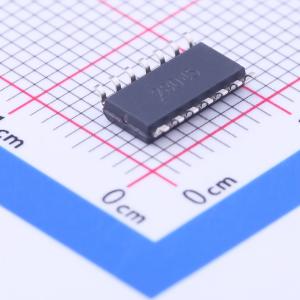

温馨提醒：图片仅供参考，商品以实物为准

TLC3704QDRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLC3704-Q1 汽车类四通道微功耗 LinCMOS™ 电压比较器
品牌名称: TI(德州仪器)
商品型号: TLC3704QDRQ1
商品编号: C201720
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.264克(g)

商品参数

商品概述

TLC3704由四个独立的微功耗电压比较器组成，设计用于单电源供电，并与现代HCMOS逻辑系统兼容。它们在功能上与LM339相似，但在相似的响应时间下，功耗仅为其1/20。推挽式CMOS输出级可直接驱动容性负载，无需使用耗电的上拉电阻即可达到规定的响应时间。省去上拉电阻不仅降低了功耗，还节省了电路板空间和元件成本。输出级也完全符合TTL要求。 LinCMOS工艺比标准CMOS工艺具有更出色的模拟性能。除了具备标准CMOS在不牺牲速度的前提下实现低功耗、高输入阻抗和低偏置电流的优点外，LinCMOS工艺在大差分输入电压下还能提供极其稳定的输入失调电压。这一特性使得构建可靠的CMOS比较器成为可能。 TLC3704Q的工作温度范围为-40°C至125°C。

商品特性

符合汽车应用要求，具备ESD保护
按照MIL - STD - 883方法3015测试，超过2000V；采用机器模型（τ(C = 200 pF, R = 0)）测试，超过50V
推挽式CMOS输出无需上拉电阻即可驱动容性负载，I₀ = ± 8 mA
极低功耗……5V时典型值为200 μW
快速响应时间……5mV过驱动时，tPLH典型值为2.7 μs
单电源供电……3V至16V
片上ESD保护

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	比较器
	比较器数	四路
	输入失调电压(Vos)	5mV
	输入偏置电流(Ib)	5pA
	传播延迟(tpd)	2.7us
	滞后电压(Vhys)	-

	属性	参数值
	共模抑制比(CMRR)	-
	输出类型	-
	输出模式	CMOS
	静态电流(Iq)	200uA
	工作温度	-40℃~+125℃
