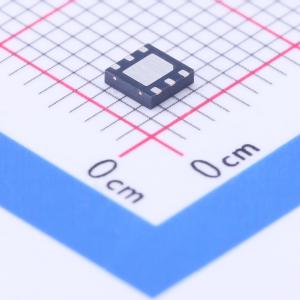

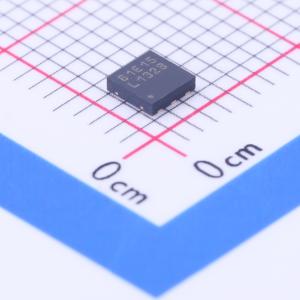

温馨提醒：图片仅供参考，商品以实物为准

LM5112SD/NOPB

描述: LM5112 用于双电源操作、具有 4V UVLO 和输入接地的 3A/7A 单通道栅极驱动器
品牌名称: TI(德州仪器)
商品型号: LM5112SD/NOPB
商品编号: C201718
商品封装: WSON-6-EP(3x3)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

LM5112 器件 MOSFET 栅极驱动器在微型 6 引脚 WSON 封装（等效于 SOT-23 封装尺寸）或 8 引脚带散热焊盘的 MSOP 封装中提供高峰值栅极驱动电流，该封装可改善高频操作所需的散热性能。复合输出驱动级包括并联工作的 MOS 和双极晶体管，它们共同从容性负载吸收超过 7 A 的峰值电流。结合 MOS 和双极器件的独特特性，可减少驱动电流随电压和温度的变化。提供欠压锁定保护，以防止因栅极导通电压不足而损坏 MOSFET。LM5112 器件提供反相和同相输入，以满足使用单一器件类型实现反相和同相栅极驱动的要求。

商品特性

LM5112-Q1 符合汽车应用 AEC-Q100 1 级标准
采用汽车级工艺流程制造
复合 CMOS 和双极输出可减少输出电流变化
7 A 灌电流和 3 A 拉电流
快速传播时间：25 ns（典型值）
快速上升和下降时间：带 2 nF 负载时，上升或下降时间为 14 ns 或 12 ns
反相和同相输入可通过单一器件实现两种配置
电源轨欠压锁定保护
用于分离电源或单电源操作的专用输入地（IN_REF）
功率增强型 6 引脚 WSON 封装（3 mm×3 mm）或热增强型 MSOP-PowerPAD 封装
输出摆幅从 VCC 到相对于输入地为负的 VEE

应用领域

DC-DC 开关模式电源
AC-DC 开关模式电源
太阳能微型逆变器
螺线管和电机驱动器

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	负载类型	MOSFET
	灌电流(IOL)	7A
	拉电流(IOH)	3A

	属性	参数值
	工作电压	3.5V~14V
	下降时间(tf)	12ns
	工作温度	-40℃~+125℃
