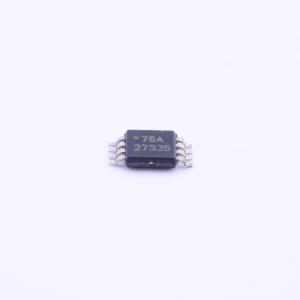

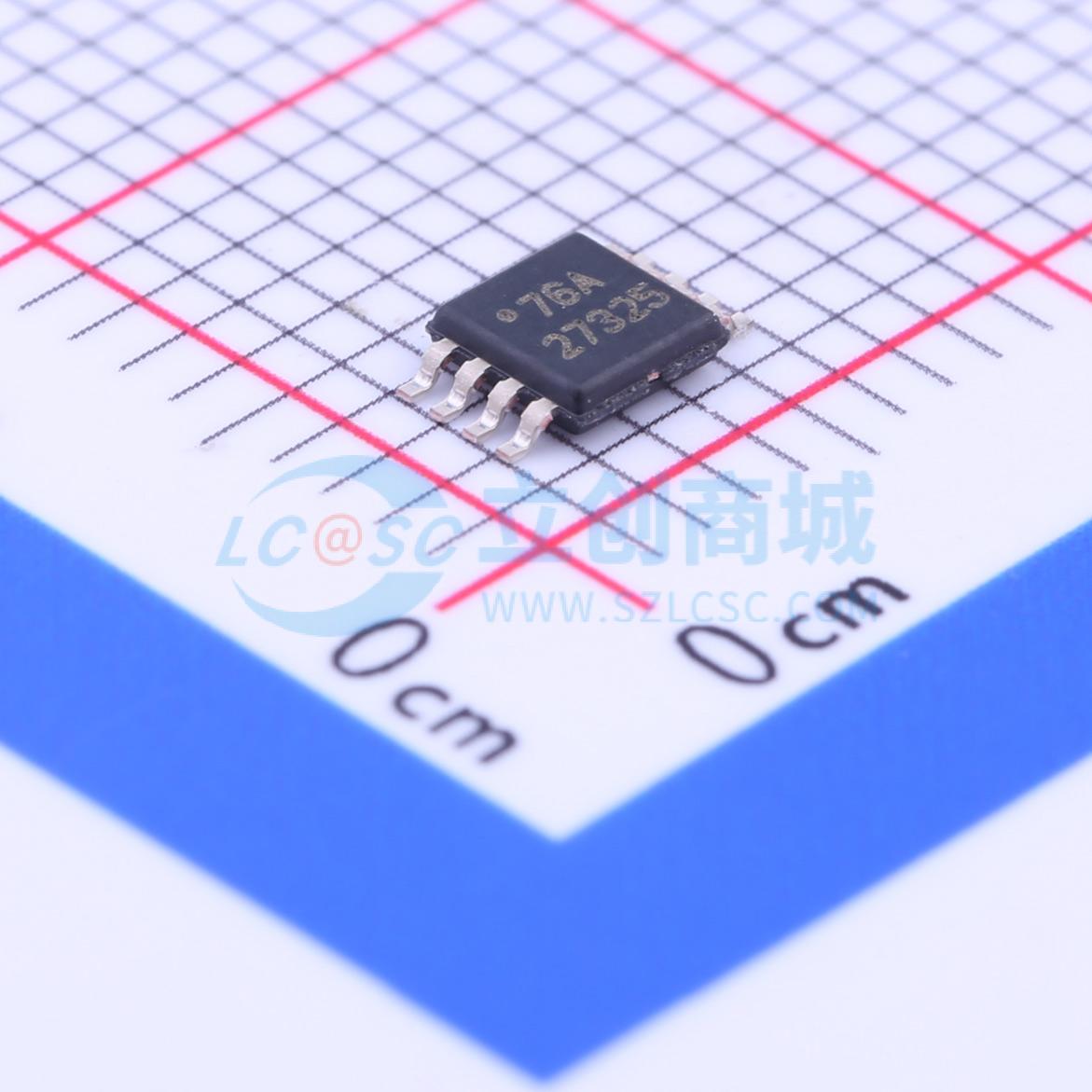

UCC27325DGN

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC27325 双 4A 峰值高速低侧电源 MOSFET 驱动器
品牌名称: TI(德州仪器)
商品型号: UCC27325DGN
商品编号: C202143
商品封装: MSOP-8-EP
包装方式: 管装
商品毛重: 0.4克(g)

商品参数

商品概述

UCC2732x和UCC3732x系列高速双MOSFET驱动器可为容性负载提供大峰值电流。提供三种标准逻辑选项——双反相、双同相以及一个反相和一个同相驱动器。热增强型8引脚PowerPAD MSOP封装（DGN）可大幅降低热阻，提高长期可靠性。UCC2732x和UCC3732x也提供标准SOIC - 8（D）或PDIP - 8（P）封装。这些驱动器采用了从本质上可将直通电流降至最低的设计，能够在MOSFET开关转换期间的米勒平台区域最需要电流的地方提供4 A电流。独特的双极和MOSFET混合输出级并联结构，即使在低电源电压下也能实现高效的电流源和电流吸收。

商品特性

行业标准引脚排列
在米勒平台区域具有±4 A的高电流驱动能力
即使在低电源电压下也能高效恒流源输出
TTL/CMOS兼容输入，与电源电压无关
带1.8 nF负载时，典型上升时间为20 ns，典型下降时间为15 ns
输入下降时典型传播延迟时间为25 ns，输入上升时为35 ns
电源电压范围为4.5 V至15 V
电源电流为0.3 mA
双输出可并联以获得更高驱动电流
提供热增强型MSOP PowerPAD封装
工作温度范围为 - 40℃至 + 125℃
采用双极和CMOS晶体管并联的TrueDrive输出架构

应用领域

开关模式电源
DC - DC转换器
电机控制器
线路驱动器D类开关放大器

优惠活动

购买数量

(80个/管，最小起订量 1 个)

个

起订量：1 个80个/管

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	4.5A

	属性	参数值
	拉电流(IOH)	4.8A
	工作电压	4.5V~15V
	上升时间(tr)	20ns
	下降时间(tf)	15ns
	工作温度	-40℃~+125℃
