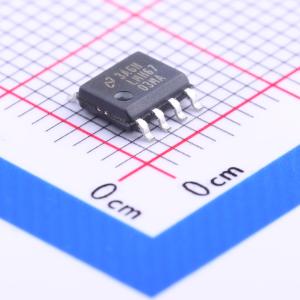

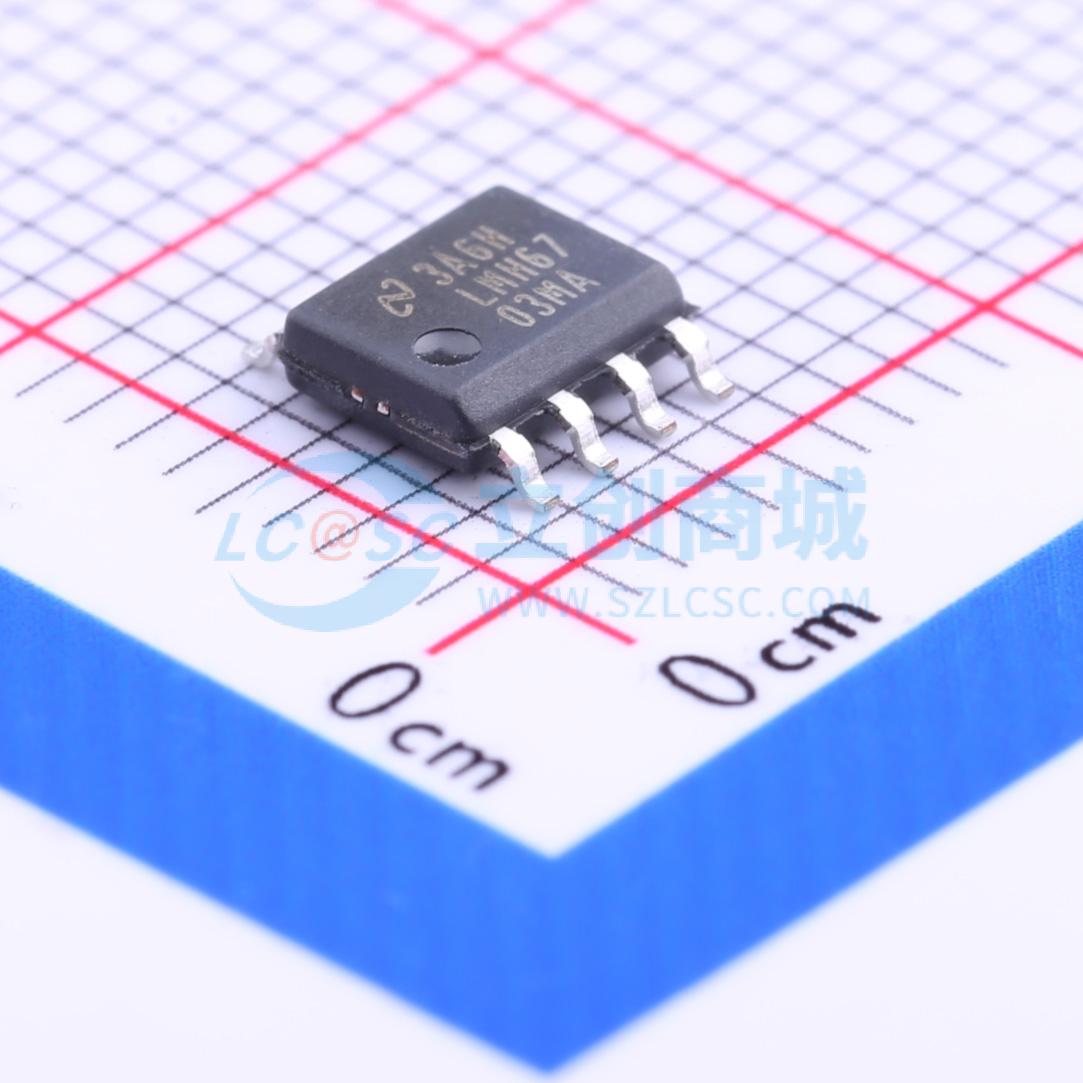

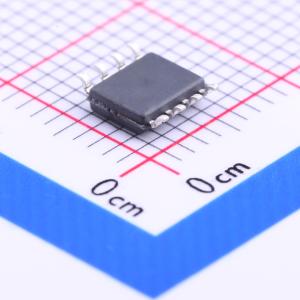

温馨提醒：图片仅供参考，商品以实物为准
LMH6703MA/NOPB
具备关断功能的1.2 GHz低失真运算放大器
- 描述
- LMH6703 具有关断状态的 1.2GHz、低失真运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH6703MA/NOPB
- 商品编号
- C201680
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入失调电压温漂(Vos TC) | 22uV/℃ | |
| 压摆率(SR) | 4.5V/ns | |
| 输入偏置电流(Ib) | 7uA | |
| 输入失调电流(Ios) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 2.3nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 47dB | |
| 静态电流(Iq) | 11mA | |
| 输出电流 | 90mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -6V~-4V；4V~6V | |
| 功能特性 | 使能/关断功能；内置补偿 |
商品概述
LMH6703是一款超宽带、直流耦合单片运算放大器，专门为超高分辨率视频系统以及需要出色信号保真度的宽动态范围系统设计，采用电流反馈架构，实用增益范围为±1至±10，无需外部补偿即可提供稳定工作，即使在单位增益下也可稳定工作。增益为2时，该器件支持超高分辨率视频系统，具备750MHz 2Vpp的-3dB带宽，在10MHz（负载电阻100Ω）范围内可实现12位失真水平，输入参考噪声为2.3nV/√Hz，是高速闪存模数转换器和数模转换器的理想驱动器或缓冲器，其低输入参考噪声和低谐波失真可为需要宽带放大器、提供出色信号纯度的宽动态范围系统提供解决方案。
商品特性
- -3dB带宽（输出0.5Vpp，增益为2）为1.2GHz
- 2次/3次谐波（20MHz，SOT-23封装）为-69/-90dBc
- 低输入参考噪声：2.3nV/√Hz
- 压摆率快：4500V/μs
- 电源电流：11mA
- 输出电流：90mA
- 差分增益和相位低
- 采用电流反馈架构，无需外部补偿即可稳定工作，单位增益下也可保持稳定
- 增益为2时可提供750MHz 2Vpp的-3dB带宽
- 在10MHz（负载电阻100Ω）条件下可实现12位失真水平
应用领域
- RGB视频驱动器
- 高分辨率投影仪
- 闪存模数转换器驱动器
- 数模互阻缓冲器
- 宽动态范围中频放大器
- 通信接收器
- DDS后置放大器
- 线路驱动器
