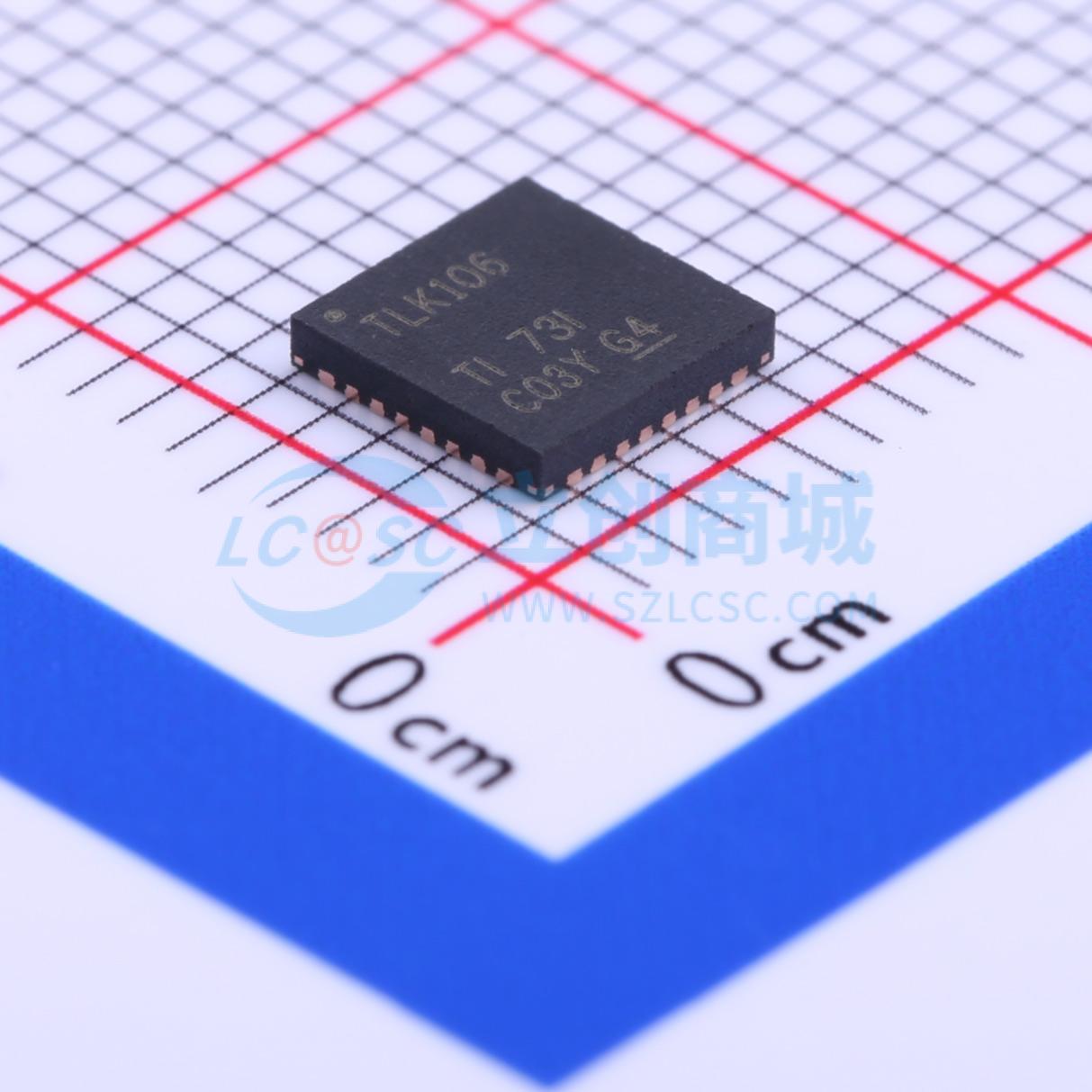

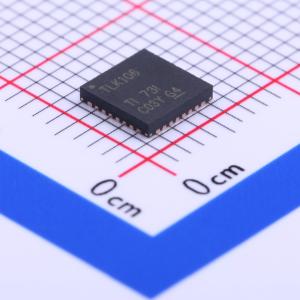

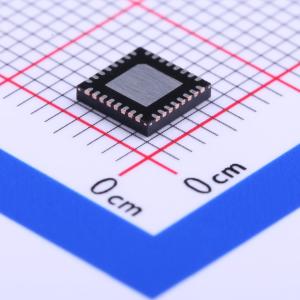

TLK106RHBR

描述: TLK106 具有工业级温度范围的单端口 10/100Mbps 以太网物理层收发器
品牌名称: TI(德州仪器)
商品型号: TLK106RHBR
商品编号: C201681
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.154克(g)

商品概述

TLK10x 是一个用于10Base-T 和100Base Tx 信令的单一端口以太网PHY。此器件集成了所有在标准双绞线缆上传送和接收数据所需的物理层功能。TLK10x 支持到媒介访问控制器(MAC) 直接连接所需的标准媒介独立接口(MII) 和简化媒介独立接口(RMII)。 TLK10x 设计用于实现电源灵活性，可作为单一3.3V 电源运行，也可作为3.3V 电源和1.55V 电源相组合的简化电源运行。 TLK10x 使用混合信号处理来执行均衡、数据恢复、和纠错以实现5 类(CAT 5) 双绞线上的稳健运行。此器件不但满足IEEE 802.3 的要求，而且在串扰和外界噪音方面保持高容限。 TLK10x 以太网PHY 具有一个特殊的功率回馈模式来在电缆相对较短的系统中节约能耗。这个模式在系统无需驱动标准IEEE 802.3 100m 电缆长度，或是延伸的150m，TLK10x 的无差错电缆范围时，提供了能够降低系统功耗的灵活性。

商品特性

低功耗：
- 单电源：< 205mW 物理层(PHY)，具有中央抽头时为275mW（典型值）
- 双电源：< 126mW PHY，具有中央抽头时为200mW（典型值）
- 可编程功率回馈以在使用更短电缆的系统中减少物理层(PHY) 功耗高达20%
低确定性延迟
支持IEEE 1588 执行
线缆诊断(TLK106)
可编程快速链路下行模式，反应时间< 10µs
可变I/O 电压范围：1.8V 至3.3V
3.3V 媒介访问控制器(MAC) 接口
具有可编程相移的到XI 的固定TX 时钟
针对10/100Mbs 自动翻转(MDIX) 接口
能量检测模式
媒介独立接口(MII) 和简化媒介独立接口(RMII) 功能
串行管理接口IEEE 802.3u MII
IEEE 802.3u 自动协商和并行检测
典型条件下，长达150 米的无误差100Base-T 运行
典型条件下，长达300 米的无误差10Base-T 运行
IEEE 802.3u ENDEC，10Base-T 收发器和滤波器
IEEE802.3u PCS，100Base-Tx 收发器
集成的与ANSI X3.263 兼容的双绞线物理媒介相关(TP-PMD) 物理子层，此子层具有自适应均衡和基线漂移补偿
可编程LED 支持连接，活动10/100Mbs 数据包
BIST（内置自检）
RD± 和TD± 上的16kV HBM 静电放电(ESD) 保护
32 引脚四方扁平无引线(QFN) 封装(5mm) x(5mm)

应用领域

-工业网络和工厂自动化-实时工业以太网应用,诸如EtherCAT,Ethernet/IP,ProfiNET,SERCOSIII 和VARAN-电机和运动控制-通用嵌入式应用

交货周期

订货41-43个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	以太网收发器
	应用功能	PHY收发器
	通道数	1

	属性	参数值
	MAC接口	MII；RMII
	工作电压	3V~3.6V
