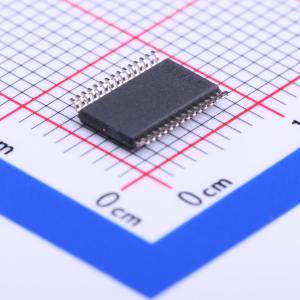

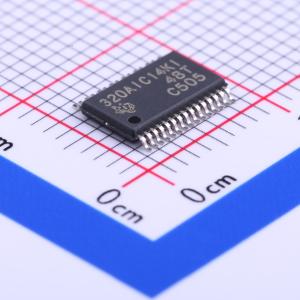

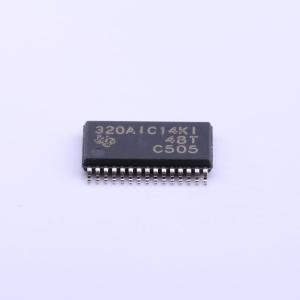

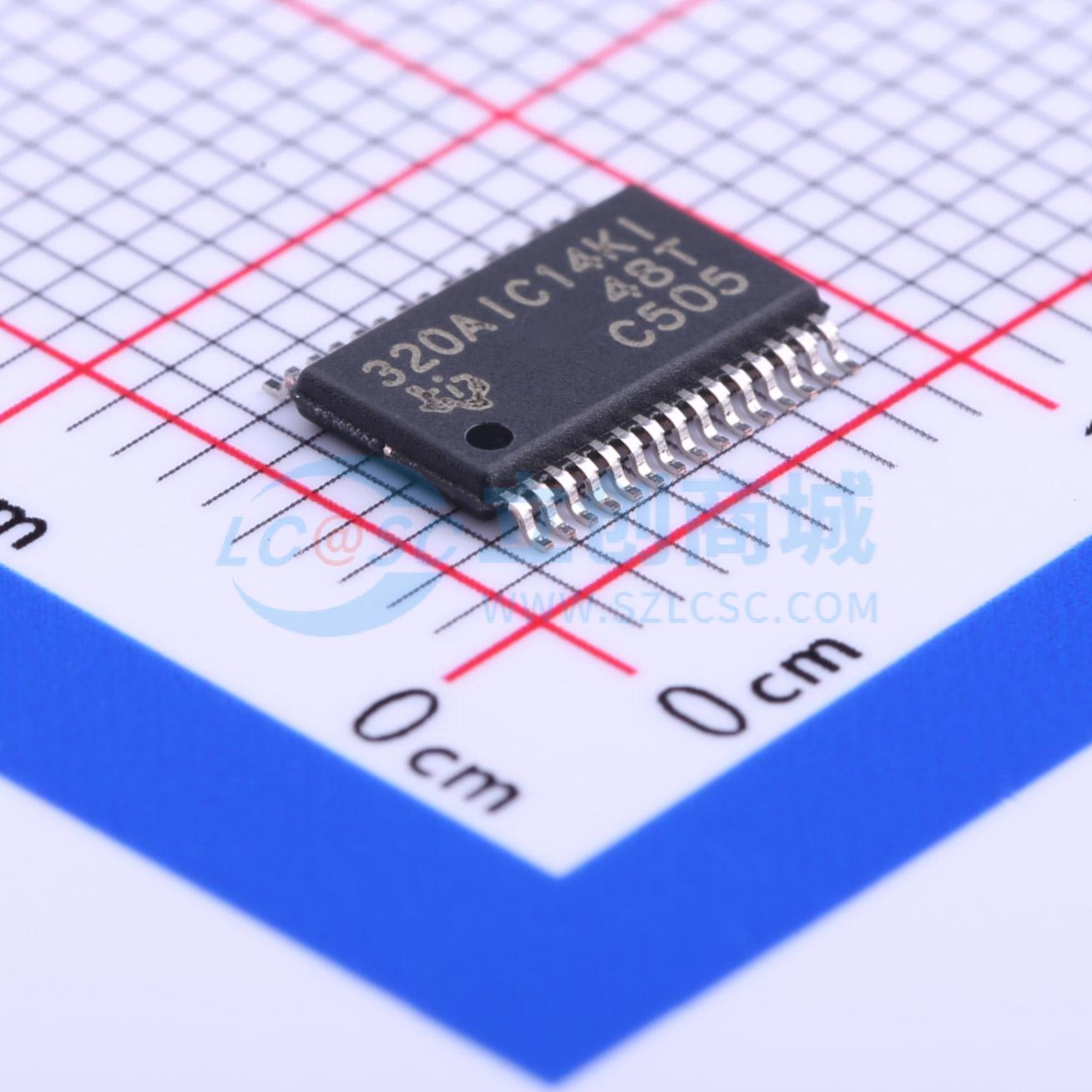

TLV320AIC14KIDBTR

TLV320AIC1x是一款真正的低成本、低功耗、高集成度、高性能单声道语音编解码器。它具有一个16位模数（A/D）通道和一个16位数模（D/A）通道。 TLV320AIC1x采用过采样sigma-delta技术和可编程采样率，实现高分辨率的数模（D/A）和模数（A/D）信号转换。 TLV320AIC1x实现了智能时分复用串行端口（SMARTDM™）。SMARTDM端口是一种TDM格式的同步4线串行端口，可与TI DSP（如TMS320C5000™、TMS320C6000™）和微控制器实现无缝接口。SMARTDM支持连续数据传输模式和即时重新配置编程模式。TLV320AIC1x可与任何基于SMARTDM的设备无缝级联，形成多通道编解码器，最多16个TLV320AIC1x编解码器可级联到单个串行端口。 TLV320AIC1x还提供了一个灵活的主机端口。主机端口接口是一个两线串行接口，可编程为工业标准I²C或简单的S²C（启停通信协议）。 TLV320AIC1x还集成了大多数语音频段应用所需的所有关键功能，包括麦克风前置放大器、手机放大器、耳机放大器、抗混叠滤波器（AAF）、输入/输出可编程增益放大器（PGA）和可选的低通IIR/FIR滤波器。AIC12K还包括一个8Ω扬声器驱动器。 TLV320AIC1x实现了广泛的电源管理功能，包括设备掉电、独立的软件控制以关闭ADC、DAC、运算放大器和IIR/FIR滤波器（旁路），以最大限度地节省系统功耗。TLV320AIC1x在3.3V电压下仅消耗11.2mW功率。 TLV320AIC1x可在2.7V至3.6V电源下实现低功耗运行，再加上广泛的电源管理功能，使其非常适合便携式应用，包括无线配件、免提车载套件、VOIP、电缆调制解调器和语音处理。其低群延迟特性使其适用于单通道或多通道主动控制应用。 TLV320AIC1x适用于商业级（0℃至70℃）和工业级（-40℃至85℃）工作环境。TLV320AIC1xk适用于工业级（-40℃至85℃）工作环境。

• 单声道16位过采样sigma-delta模数转换器
• 单声道16位过采样sigma-delta数模转换器
• 支持最高100MHz的主时钟，允许将DSP输出时钟用作主时钟
• 可选的FIR/IIR滤波器，具备旁路选项
• 可编程采样率高达：
  • 片上IIR/FIR滤波器开启时最高26Ksps
  • IIR/FIR滤波器旁路时最高104Ksps
• 片上FIR滤波器为ADC产生84dB信噪比，为DAC产生92dB信噪比
• 智能时分复用（SMARTDM™）串行端口
  • 与DSP的无缝4线接口
  • 自动级联检测（ACD），自动生成主/从设备地址
  • 编程模式，允许即时重新配置
  • 连续数据传输模式，最小化位时钟速度
  • 支持每个设备不同的采样率
  • 涡轮模式，最大化位时钟以实现更快的数据传输，并允许多个串行设备共享同一总线
  • 允许最多16个设备连接到单个串行端口
• 主机端口
  • 可选的两线接口
• 模拟和数字侧音抗混叠滤波器（AAF）
• 可编程输入和输出增益控制（PGA）
• 麦克风/手机/耳机放大器
• AIC12K具备一个8Ω扬声器驱动器
• 具备硬件/软件掉电模式的电源管理
• 独立的软件控制ADC和DAC掉电
• 与常见的TMS320™ DSP系列和微控制器完全兼容
• 电源
  • 1.65V - 1.95V数字核心电源
  • 1.1V - 3.6V数字I/O电源
  • 2.7V - 3.6V模拟电源
• 功耗（P_D）
  • 标准工作模式下3.3V时为11.2mW
  • 耳机驱动器开启时3.3V时为17.8mW
• 内部参考电压（V_ref）
• 2的补码数据格式
• 测试模式，包括数字回环和模拟回环

• 数码相机
• 无线配件
• 免提车载套件
• VOIP
• 电缆调制解调器
