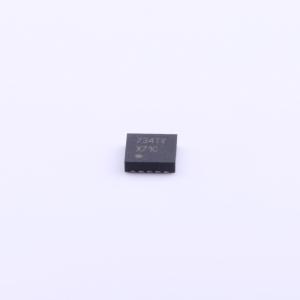

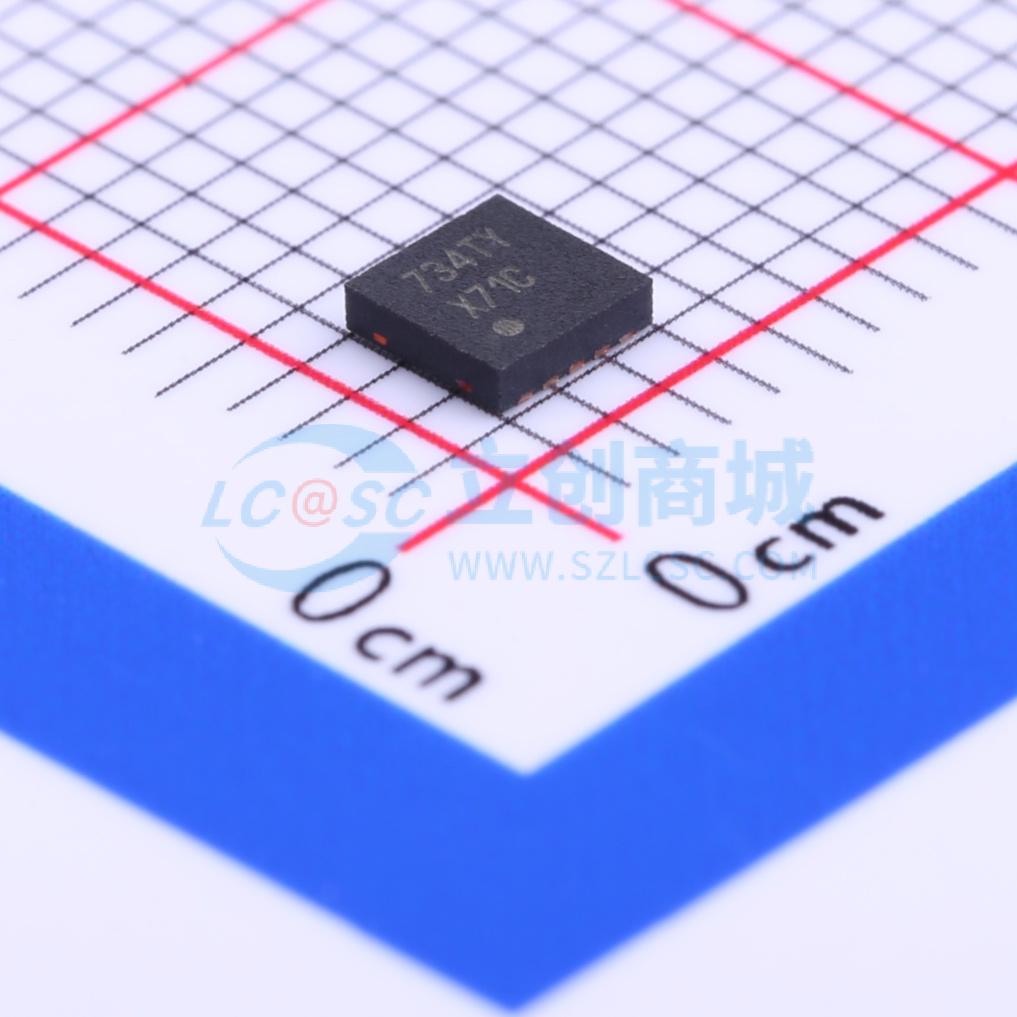

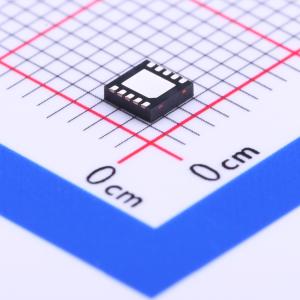

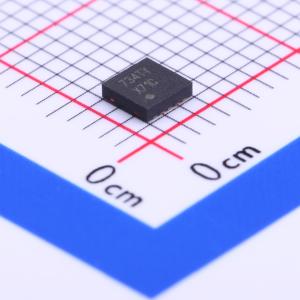

DAC084S085CISD/NOPB

DAC084S085 是一款功能齐全的通用四路 8 位电压输出数模转换器 (DAC)，可在 2.7 V 至 5.5 V 单电源下工作，3 V 供电时功耗为 1.1 mW，5 V 供电时功耗为 2.5 mW。DAC084S085 采用 10 引脚 SON 和 VSSOP 封装。10 引脚 SON 封装使 DAC084S085 成为同类产品中最小的四路 DAC。片上输出放大器支持轨到轨输出摆幅，三线串行接口在整个电源电压范围内的时钟速率最高可达 40 MHz。竞品器件在 2.7 V 至 3.6 V 电源电压范围内的时钟速率限制为 25 MHz。该串行接口与标准 SPI、QSPI、MICROWIRE 和 DSP 接口兼容。 DAC084S085 的参考电压为所有四个通道共用，电压范围为 1 V 至 V_A，可提供尽可能宽的输出动态范围。DAC084S085 有一个 16 位输入移位寄存器，用于控制输出更新、工作模式、掉电状态和二进制输入数据。根据两个工作模式位的设置，四个输出可以同时或单独更新。 上电复位电路确保 DAC 输出上电至零伏，并保持该状态直到对器件进行有效写入。掉电功能可将功耗降低至小于 1 微瓦，并提供三种不同的终端选项。 DAC084S085 的低功耗和小封装使其成为电池供电设备的理想选择。 DAC084S085 可在 -40℃ 至 +105℃ 的扩展工业温度范围内工作。

• 保证单调性
• 低功耗运行
• 轨到轨电压输出
• 上电复位至 0 V
• 同步输出更新
• 宽电源电压范围（2.7 V 至 5.5 V）
• 业界最小封装
• 掉电模式
• 分辨率：8 位
• 积分非线性：±0.5 LSB（最大值）
• 微分非线性：+0.18 / -0.13 LSB（最大值）
• 建立时间：4.5 μs（最大值）
• 零码误差：+15 mV（最大值）
• 满量程误差：-0.75 % FS（最大值）
• 电源功耗：正常：1.1 mW（3 V）/ 2.5 mW（5 V） 典型值；掉电：0.3 μW（3 V）/ 0.8 μW（5 V） 典型值

• 电池供电仪器
• 数字增益和失调调整
• 可编程电压和电流源
• 可编程衰减器
