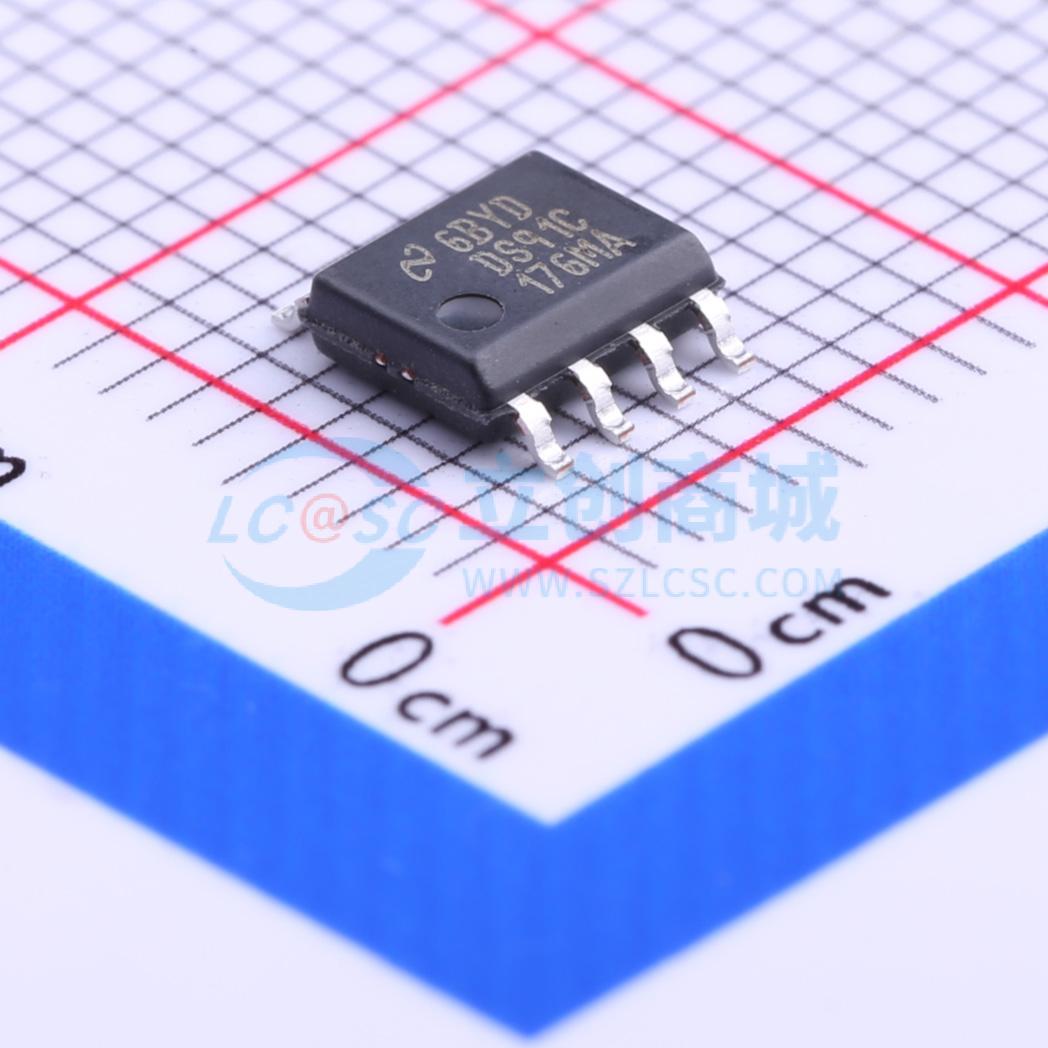

DS91C176TMA/NOPB实物图
  • DS91C176TMA/NOPB商品缩略图
  • DS91C176TMA/NOPB商品缩略图
  • DS91C176TMA/NOPB商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

DS91C176TMA/NOPB

DS91C176/DS91D176 100MHz单通道M-LVDS收发器

描述
DS91C176和DS91D176是100 MHz单通道M-LVDS（多点低电压差分信号）收发器，适用于使用多点网络的应用（例如ATCA和uTCA系统中的时钟分配）。M-LVDS是一种新的总线接口标准（TIA/EIA-899），优化用于多点网络。
品牌名称
TI(德州仪器)
商品型号
DS91C176TMA/NOPB
商品编号
C201676
商品封装
SOIC-8​
包装方式
管装
商品毛重
0.173克(g)

商品参数

属性参数值
商品目录LVDS芯片
类型收发器
驱动器数1
接收器数1
工作电压3V~3.6V
属性参数值
数据速率200Mbps
工作温度-40℃~+85℃
电平标准LVDS；LVCMOS；CML；LVPECL
功能特性边沿速率控制；故障安全

商品概述

DS91C176和DS91D176是100 MHz单通道M-LVDS（多点低电压差分信号）半双工收发器，专为多点网络应用设计；驱动器可将输入的LVTTL/LVCMOS信号转换为差分M-LVDS信号，接收器可将输入的低压差分信号转换为3V LVCMOS信号。

商品特性

  • 工作范围覆盖直流至100+ MHz，传输速率可达200+ Mbps，具备低功耗、低电磁干扰的运行特性
  • 符合并超过TIA/EIA-899 M-LVDS标准
  • 宽输入共模电压设计，可提升抗噪声干扰能力
  • DS91D176配备1型接收器输入
  • DS91C176配备具备故障安全功能的2型接收器
  • 支持工业温度范围
  • 采用节省空间的SOIC-8封装
  • 具备受控边沿速率，输入接收器阈值精度高，驱动强度提升
  • 2型接收器内置100mV偏移，可实现故障安全功能，输入开路或短路时输出始终保持低逻辑电平
  • 内置有限的ESD保护

应用领域

  • ATCA、uTCA时钟分配网络
  • 多点网络信号传输场景
