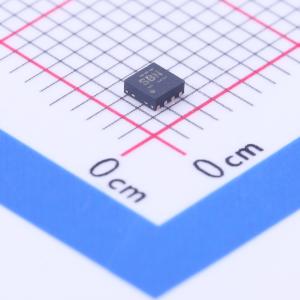

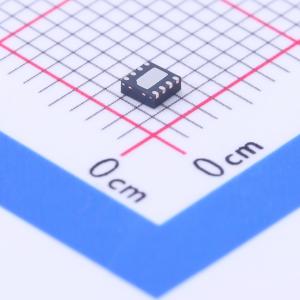

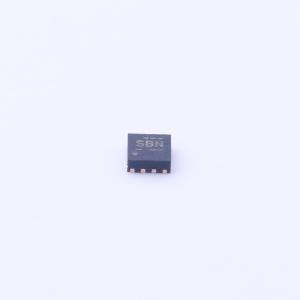

温馨提醒：图片仅供参考，商品以实物为准
TPS62080ADSGT
降压型 1.2A 2.3V~6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS62080是一款高频率同步降压转换器,支持2.3 V至6 V的输入电压范围,适用于电池供电设备。具有DCS-ControlTM架构,提供快速瞬态响应和超低静态电流的Snooze模式。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62080ADSGT
- 商品编号
- C201705
- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.3V~6V | |
| 输出电压 | 500mV~4V | |
| 输出电流 | 1.2A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 6.5uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；过流保护；输出放电；工作状态指示 |
商品概述
TPS6208x是高频同步降压转换器系列产品，输入电压范围为2.3V至6V，支持常用电池技术，可用于低电压系统电源轨，专注于在宽输出电流范围下实现高效降压转换。该转换器在中等程度负载到高负载时运行于脉宽调制PWM模式，在轻负载电流条件下自动进入省电模式运行，从而在整个负载电流范围内保持高效率；在超低负载或无负载电流下，可启用带有超低静态电流的贪睡模式保持高效率运行，该功能通过MODE引脚使能，可延长电池驱动应用的运行时间，满足低待机电流相关要求，内部补偿电路支持使用高于100μF的外部输出电容，DCS-Control架构可实现出色的负载瞬态性能和输出电压调节精度，采用带有散热焊盘的2mm×2mm WSON封装。
商品特性
- 采用DCS-Control架构，可实现快速瞬态稳压，具备出色的负载瞬态性能与输出电压调节精度
- 贪睡模式下超低静态电流为6.5μA
- 输入电压范围为2.3V至6V，可实现最低压降的100%占空比
- 轻负载条件下自动进入省电模式，保障全负载范围高效率
- 具备输出放电功能
- 具备短路保护功能
- 具备电源正常输出功能
- 具备热关断功能
- 内部补偿电路支持使用高于100μF的外部输出电容
- 采用2mm×2mm 8引脚晶圆级小外形无引线WSON封装，带散热焊盘
应用领域
- 电池供电类便携式器件
- 负载点稳压器
- 系统电源轨电压转换
