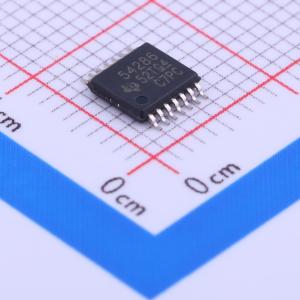

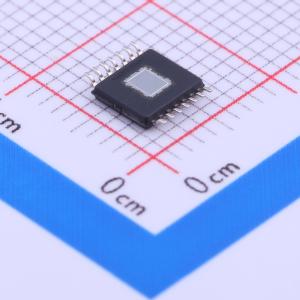

温馨提醒：图片仅供参考，商品以实物为准

TPS54286PWP

双路非同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54286是一款双路非同步降压转换器,支持4.5V至28V的输入电压范围,具有2A输出能力。它具有内部高侧MOSFET,支持300kHz和600kHz的固定开关频率版本。
品牌名称: TI(德州仪器)
商品型号: TPS54286PWP
商品编号: C201646
商品封装: HTSSOP-14-EP
包装方式: 管装
商品毛重: 1.3克(g)

商品参数

商品概述

TPS54283和TPS54286是双输出非同步降压转换器，能够支持2A输出应用，其输入电源电压范围为4.5V至28V，输出电压要求在0.8V至输入电压的90%之间。这些转换器具有内部确定的工作频率、软启动时间和控制环路补偿，使用最少的外部元件即可实现众多功能。通道1的过流保护设定为3A，而通道2的过流保护级别可通过将引脚接地、连接到BP或悬空来选择。这些设定级别可用于为不需要两个输出满载能力的应用调整外部元件。输出可以独立使能，也可以配置为实现比例或顺序启动时序。此外，两个输出还可以由不同电源供电。

商品特性

4.5V至28V输入范围
输出电压范围：0.8V至输入电压的90%
输出电流高达2A
两种固定开关频率版本：TPS54283：300kHz；TPS54286：600kHz
两种可选过流保护级别（输出2）
0.8V ±1.5%电压基准
2.1ms内部软启动
双PWM输出相位相差180°
可通过单引脚选择比例或顺序启动模式
100mΩ内部高端MOSFET
电流模式控制
内部补偿
逐脉冲过流保护
148℃热关断保护
14引脚PowerPAD HTSSOP封装

应用领域

机顶盒
数字电视
DSP电源
消费电子

优惠活动

购买数量

(90个/管，最小起订量 1 个)

个

起订量：1 个90个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	-
	输出电流	2A
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
