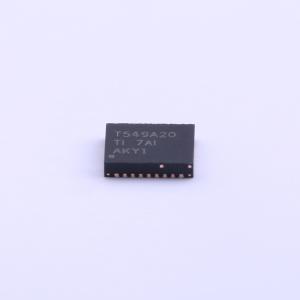

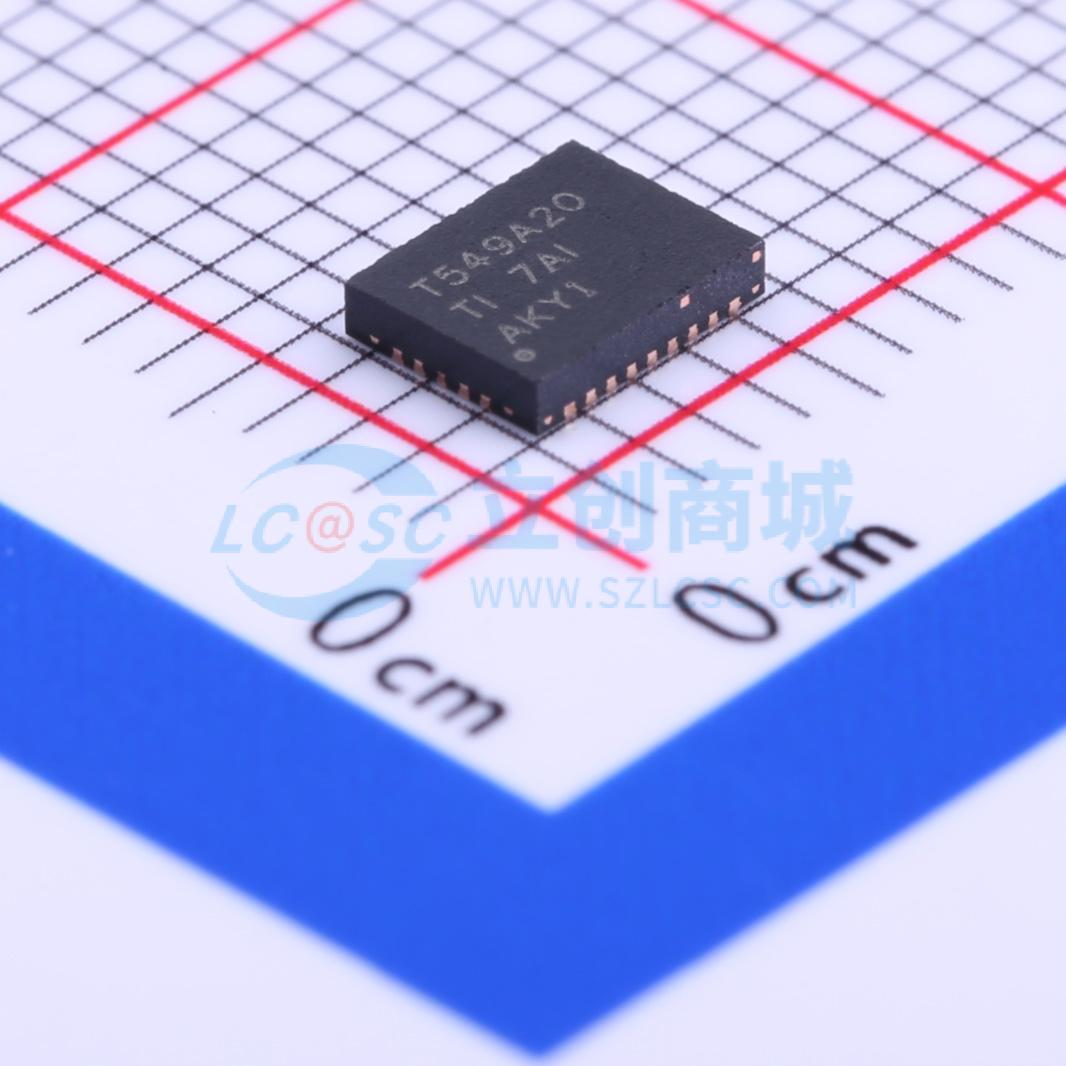

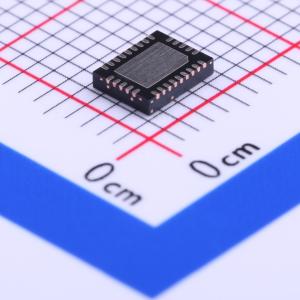

TPS549A20RVET

1.5V至20V输入、15A输出的同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS549A20是一款具有PMBusTM接口的1.5V至20V输入、15A输出的同步降压SWIFTTM转换器。该器件支持宽输入电压范围（1.5V至20V）和输出电压范围（0.6V至5.5V）,并具有集成的高性能MOSFET、精准0.6V基准和一个集成的升压开关。支持PMBusTM调节,具有极低的外部组件数量、快速负载瞬态响应、自动跳跃模式操作、内部软启动控制,并且无需补偿。此外,该器件可通过PMBusTM提供故障报告,从而简化电源设计。
品牌名称: TI(德州仪器)
商品型号: TPS549A20RVET
商品编号: C201669
商品封装: VQFN-28-EP(3.5x4.5)
包装方式: 编带
商品毛重: 0.167克(g)

商品参数

商品概述

TPS549A20是一款具有自适应导通时间D-CAP3控制模式的小尺寸同步降压转换器。此器件使得空间受限类电源系统易于使用，并且外部组件数量较少。此器件特有高性能集成MOSFET、精准0.6V基准和一个集成的升压开关。具有竞争力的特性包括：极低外部组件数量、快速负载瞬态响应、自动跳跃模式操作、内部软启动控制，并且无需补偿。此外，该器件可通过PMBus提供故障报告，从而简化电源设计。强制持续传导模式有助于满足高性能DSP和FPGA应用的严格电压调节精度要求。TPS549A20采用28引脚VQFN - CLIP封装，并且在 - 40°C至125°C的环境温度范围内额定运行。

商品特性

集成的SWIFT和4.3mΩ金属氧化物半导体场效应晶体管(MOSFET)支持15A持续IOUT
输出电压范围：0.6V至5.5V
支持的PMBus调节：电压裕量和调节、软启动时间、加电延迟、VDD欠压闭锁(UVLO)电平、故障报告、开关频率
支持所有陶瓷输出电容
基准电压：600mV，±0.5%容限（在 - 40°C至85°C的环境温度范围内）
D - CAP3控制模式，此模式具有快速负载阶跃响应
HICCUP过流保护
自动跳跃Eco - mode，可实现轻负载条件下的高效率
针对严格输出纹波和电压容差要求的强制连续传导模式(FCCM)
预充电启动功能
8个可通过PMBus接口在200kHz至1MHz之间选择的频率设置
4.5mm x 3.5mm 28引脚超薄四方扁平无引线(VQFN) - CLIP封装
WEBENCH设计中心提供支持

应用领域

服务器、云计算、存储
网络互联和电信、负载点(POL)
IPC、工厂自动化、PLC、测试测量
高性能数字信号处理器(DSP)、现场可编程门阵列(FPGA)

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	1.5V~20V
	输出电压	600mV~5.5V
	输出电流	15A
	开关频率	250kHz~1MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
