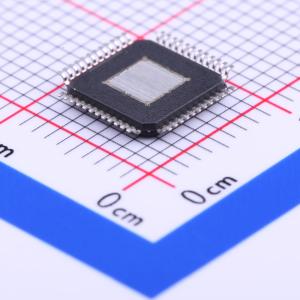

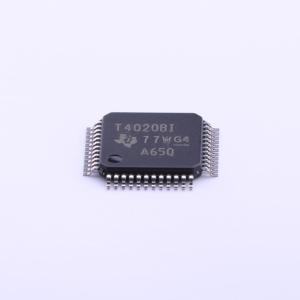

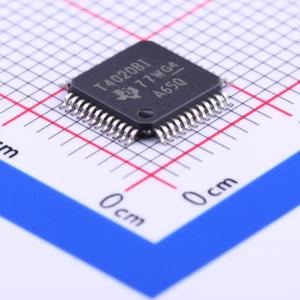

温馨提醒：图片仅供参考，商品以实物为准

TUSB4020BIPHP

双端口USB 2.0集线器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TUSB4020BI TUSB4020BI 两端口 USB 2.0 集线器
品牌名称: TI(德州仪器)
商品型号: TUSB4020BIPHP
商品编号: C201670
商品封装: HTQFP-48(7x7)
包装方式: 托盘
商品毛重: 1.2克(g)

商品参数

商品概述

TUSB4020BI是一款双端口USB 2.0集线器。它在上游端口提供USB高速/全速连接，在两个下游端口提供高速、全速或低速连接。当上游端口连接到支持高速和全速/低速连接的电气环境时，下游端口可实现高速和全速/低速USB连接。当上游端口连接到仅支持全速/低速连接的电气环境时，下游端口的高速连接将被禁用。 TUSB4020BI支持每个端口或联动电源开关以及过流保护。单个端口电源控制的集线器可根据USB主机的要求对每个下游端口进行电源开关操作。此外，当单个端口电源控制的集线器检测到过流事件时，仅会关闭受影响的下游端口的电源。联动集线器在任何端口需要供电时，会为其所有下游端口开启电源。除非所有端口都处于允许断电的状态，否则下游端口的电源不会关闭。此外，当联动集线器检测到过流事件时，所有下游端口的电源都将关闭。 TUSB4020BI下游端口通过提供电池充电连接下游端口（CDP）握手支持，为电池充电应用提供支持。当上游端口未连接时，它还支持专用充电端口（DCP）模式。DCP模式支持符合USB电池充电标准和中国通信行业标准YD/T 1591 - 2009的USB设备。此外，当上游端口未连接时，自动模式可为支持BC设备和支持分压模式充电解决方案的设备提供透明支持。 TUSB4020BI为包括电池充电支持在内的一些功能提供端子带配置，还可通过OTP ROM、I2C EEPROM或I2C/SMBus从接口对PID、VID以及自定义端口和物理层配置进行定制。使用I2C EEPROM或I2C/SMBus从接口时，还支持自定义字符串。该器件采用48引脚HTQFP封装，提供工业级版本，工作温度范围为 -40℃至85℃。

商品特性

双端口USB 2.0集线器
USB 2.0集线器具备多事务转换器（MTT）集线器功能：两个事务转换器，每个事务转换器有四个异步端点缓冲区
支持Type C接口
支持电池充电
CDP模式（上游端口连接）
DCP模式（上游端口未连接）
DCP模式符合中国通信行业标准YD/T 1591 - 2009
D +/D - 分压模式
每个端口或联动电源开关以及过流通知输入
通过OTP ROM、串行EEPROM或I2C/SMBus从接口进行自定义配置：
- VID和PID
- 端口定制
- 制造商和产品字符串（OTP ROM不支持）
- 序列号（OTP ROM不支持）
- 使用端子选择或EEPROM/或I2C/SMBus从接口进行应用功能选择
- 提供128位通用唯一标识符（UUID）
- 支持通过USB 2.0上游端口进行板载和系统内OTP/EEPROM编程
单时钟输入，24 MHz晶体或振荡器
无需特殊驱动程序；可在任何支持USB协议栈的操作系统上无缝工作
48引脚HTQFP封装（PHP）

应用领域

计算机系统
扩展坞
显示器
机顶盒

优惠活动

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	USB集线器
	类型	集线器
	USB协议版本	USB 2.0
	工作电压	0.99V~1.26V；3V~3.6V
	工作温度	-40℃~+85℃

	属性	参数值
	存储器接口	I2C；SMBus
	工作电流	60mA
	静态电流	39mA
	通道数	2
