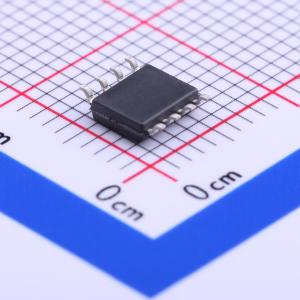

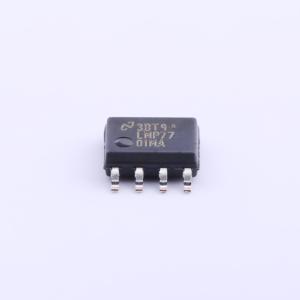

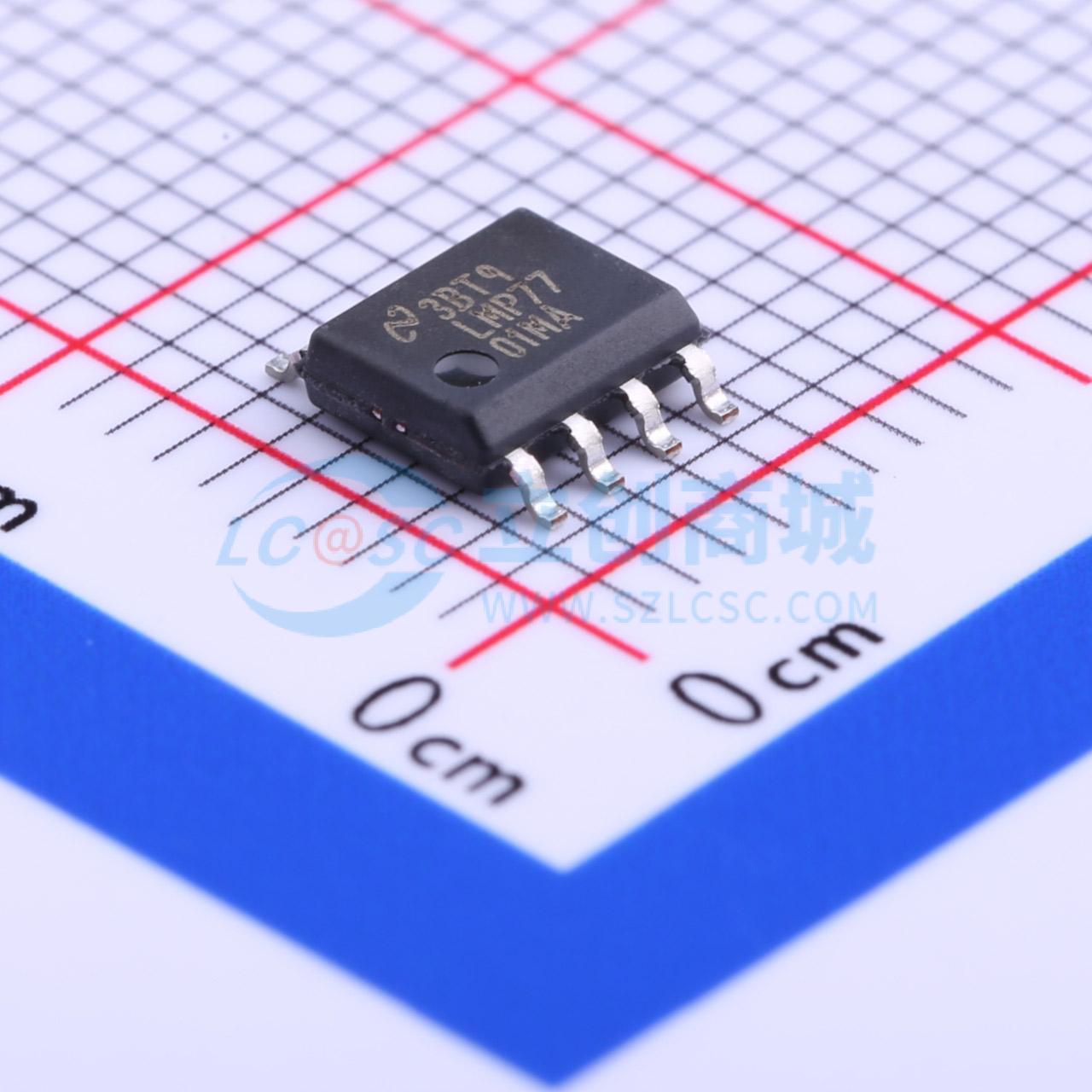

LMP7701MA/NOPB

LMP770x 系列包括单通道、双通道和四通道低失调电压、轨到轨输入输出的精密放大器，均采用 CMOS 输入级和宽电源电压范围。LMP770x 非常适合传感器接口和其他仪器仪表应用。 规定的低失调电压小于 ±200 μV，同时规定的低输入偏置电流小于 ±1 pA，使 LMP7701 成为精密应用的理想选择。LMP770x 采用 VIP50 技术制造，该技术允许将 CMOS 输入级与 12 V 共模和电源电压范围相结合。这使得 LMP770x 非常适合传统 CMOS 器件无法在所需电压条件下工作的应用。 LMP770x 均配备轨到轨输入级，可显著减少通常与轨到轨输入放大器相关的共模抑制比（CMRR）毛刺。这是通过微调互补输入级的两侧来实现的，从而减小 NMOS 和 PMOS 失调之间的差异。LMP770x 的输出可在任一电源轨的 40 mV 范围内摆动，以在需要低电源电压的应用中最大化信号动态范围。 LMP7701 提供节省空间的 5 引脚 SOT - 23 和 8 引脚 SOIC 封装。LMP7702 提供 8 引脚 SOIC 和 8 引脚 VSSOP 封装。四通道 LMP7704 提供 14 引脚 SOIC 和 14 引脚 TSSOP 封装。这些小型封装是对面积有严格要求的印刷电路板和便携式电子产品的理想解决方案。

• 输入失调电压（LMP7701）：±200 μV（最大值）
• 输入失调电压（LMP7702/LMP7704）：±220 μV（最大值）
• 输入偏置电流：±200 fA
• 输入电压噪声：9 nV/√Hz
• 共模抑制比（CMRR）：130 dB
• 开环增益：130 dB
• 温度范围：-40°C 至 125°C
• 单位增益带宽：2.5 MHz
• 电源电流（LMP7701）：715 μA
• 电源电流（LMP7702）：1.5 mA
• 电源电流（LMP7704）：2.9 mA
• 电源电压范围：2.7 V 至 12 V
• 轨到轨输入和输出

• 高阻抗传感器接口
• 电池供电的仪器仪表
• 高增益放大器
• 数模转换器（DAC）缓冲器
• 仪表放大器
• 有源滤波器
