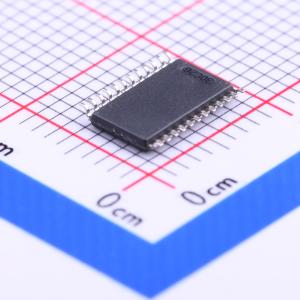

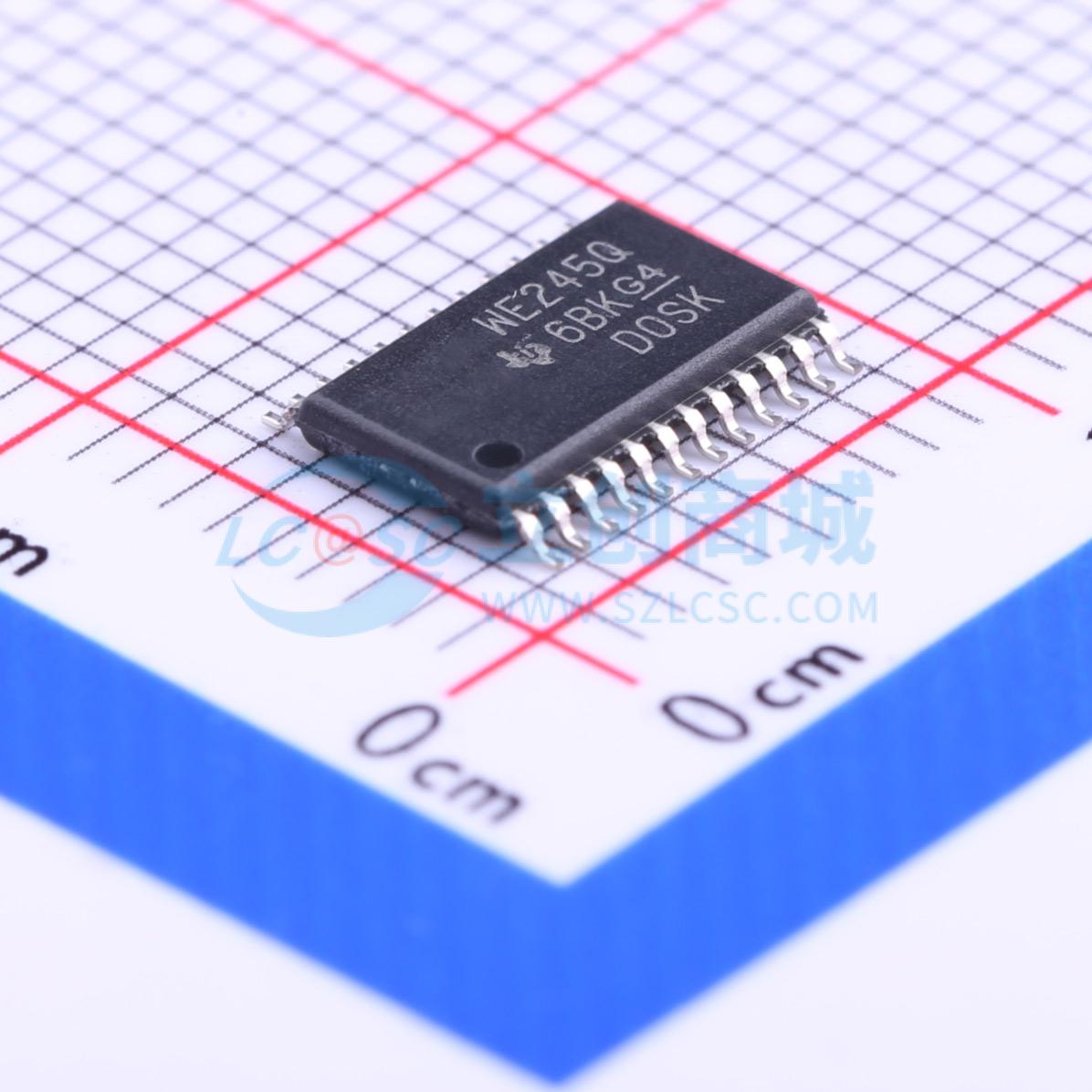

温馨提醒：图片仅供参考，商品以实物为准

SN74AVC8T245QPWRQ1

具有可配置电压转换功能和三态输出的8位同相总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AVC8T245-Q1 具有可配置电压转换和三态输出的汽车类 8 位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74AVC8T245QPWRQ1
商品编号: C201659
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

SN74AVC8T245-Q1是一款8位非反相总线收发器，采用两条独立可配置电源轨，支持双向电压转换与数据总线间的异步通信。该器件可根据方向控制输入的逻辑电平，选择将数据从A总线传输到B总线或是从B总线传输到A总线，可通过输出使能输入禁用输出实现总线有效隔离；控制引脚由VCCA供电，VCCA和VCCB均可适配1.2V~3.6V电源电压，工作电压范围为1.4V~3.6V，最低可在1.2V电压下工作，可实现1.2V、1.5V、1.8V、2.5V、3.3V任意电压节点之间的通用低压双向转换。器件内置Ioff电路，可在掉电时禁用输出、抑制电流回流，防止器件损坏；具备Vcc隔离特性，任一Vcc输入接地时两个端口都会处于高阻态；上电或掉电过程中如需保证高阻态，需将OE通过上拉电阻接至Vcc，电阻最小值由驱动器的灌流能力决定。

商品特性

符合汽车应用要求
环境工作温度范围为-40℃~+125℃
HBM ESD分类等级H2，CDM ESD分类等级C3B
控制输入VIH和VIL电平以VCCA电压为参考
具备Vcc隔离特性，任一Vcc输入接地时所有I/O端口都处于高阻抗状态
Ioff支持部分掉电模式工作
全可配置双轨设计，每个端口都可在1.4V~3.6V全电源范围工作
I/O端口耐压4.6V
不同供电条件对应不同最大数据速率：VCCA<1.8V或VCCB<1.8V时为170Mbps，VCCA≥1.8V且VCCB≥1.8V时为320Mbps
闭锁性能超过100mA，符合JESD 78 II类规范

应用领域

远程信息处理
组合仪表
主机
导航系统

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	1.2V~3.6V
	工作电压(VCCB)	1.2V~3.6V
	元件数	1

	属性	参数值
	每个电路通道数	8
	输出类型	三态
	工作温度	-40℃~+125℃
	功能特性	断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
