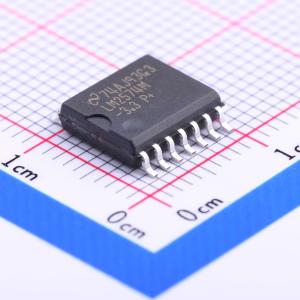

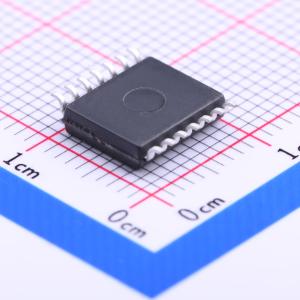

LM2574M-3.3/NOPB

LM2574xx系列稳压器是单片集成电路，能够为降压（Buck）开关稳压器提供所有主动功能，并且可以驱动0.5-A负载，具有出色的线性和负载调节能力。这些器件提供3.3 V、5 V、12 V、15 V的固定输出电压版本以及一个可调输出版本。

这些稳压器仅需少量外部元件，使用简单，包括内部频率补偿和固定频率振荡器。

LM2574xx系列为流行的三端线性稳压器提供了高效率的替代方案。由于其高效率，通常只需要印刷电路板（PCB）上的铜迹线作为散热装置。

多个制造商提供了专门优化用于LM2574的电感器系列。这一特性大大简化了开关电源的设计。

其他特性包括在指定输入电压和输出负载条件下，输出电压的容差为±4%，振荡器频率的容差为±10%。还包括外部关断功能，关断时的典型待机电流为50 μA。输出开关包括逐周期电流限制以及热关断功能，以在故障条件下提供全面保护。

• 3.3V、5V、12V、15V 和可调输出版本
• 可调版本输出电压范围：1.23V 至 37V（高压版为57V），在线路和负载条件下最大±4%
• 指定0.5A 输出电流
• 宽输入电压范围：40V，高压版可达60V
• 仅需4个外部元件
• 52kHz 固定频率内部振荡器
• TTL 关断功能，低功耗待机模式
• 高效率
• 使用易于获得的标准电感器
• 热关断和电流限制保护

• 简单高效的降压（Buck）调节器
• 适用于线性稳压器的高效预调节器
• 卡上开关调节器
• 正到负转换器（升降压）
