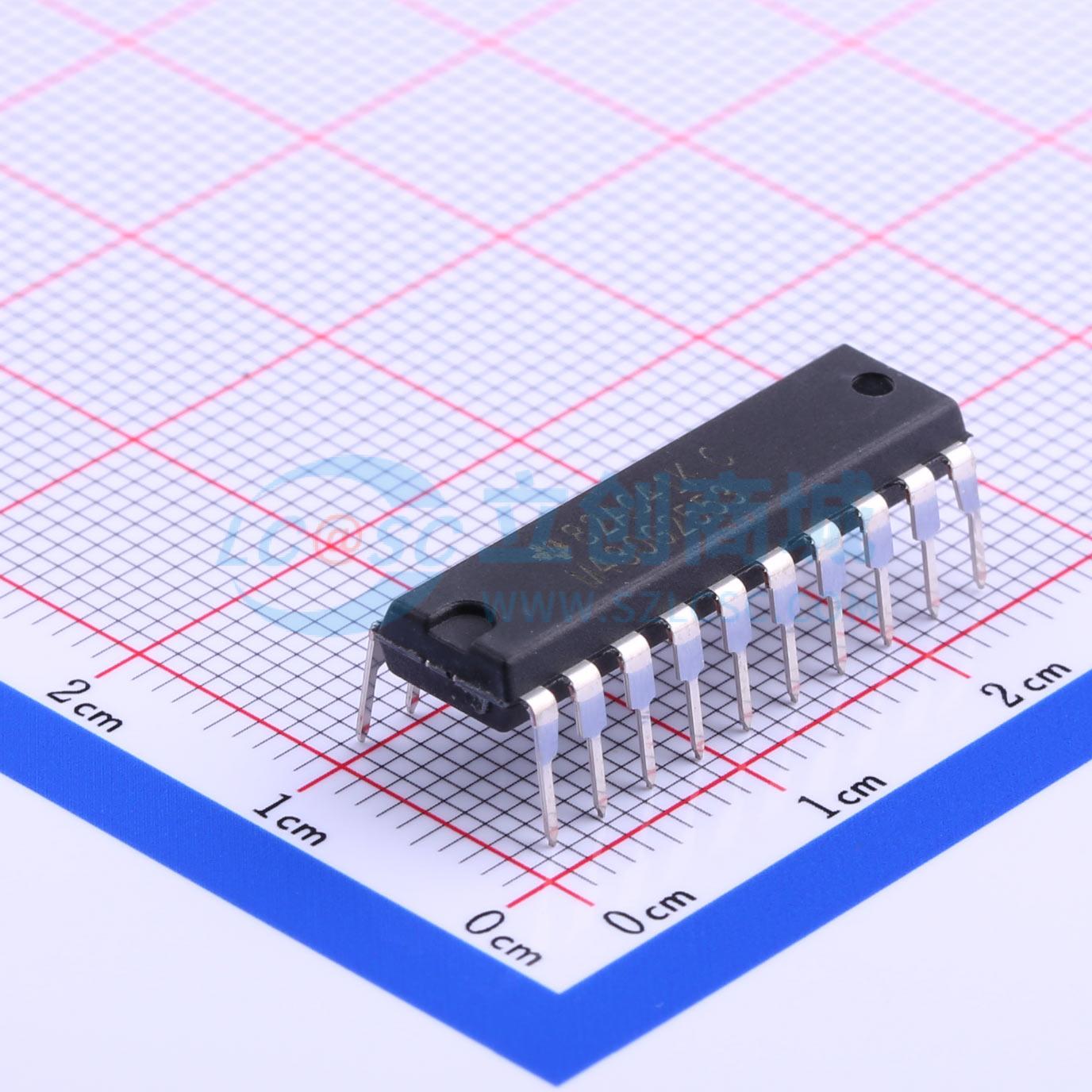

MSP430G2553IN20
具有 16KB 闪存、512B SRAM、比较器、UART/SPI/I2C 和计时器的 16MHz MCU
- 描述
- MSP430G2553 具有 16KB 闪存、512B SRAM、比较器、UART/SPI/I2C、计时器的 16MHz MCU
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSP430G2553IN20
- 商品编号
- C201660
- 商品封装
- DIP-20
- 包装方式
- 管装
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | MSP430 CPU16 | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 16 Bit | |
| 程序存储容量 | 16KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 512Byte |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 16 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
MSP430 系列超低功耗微控制器包含多种器件,它们特有面向多种应用的不同外设集。这种架构与5 种低功耗模式相组合,专为在便携式测量应用中延长电池使用寿命而优化。该器件具有一个强大的16 位RISC CPU,16 位寄存器和有助于获得最大编码效率的常数发生器。数字控制振荡器(DCO) 可在不到1µs 的时间里完成从低功耗模式至运行模式的唤醒。
MSP430G2x13 和MSP430G2x53 系列是超低功耗混合信号微控制器,具有内置的16 位定时器、多达24 个支持触摸感测的I/O 引脚、一个多用途模拟比较器以及采用通用串行通信接口的内置通信能力。此外,MSP430G2x53 系列成员还具有一个10 位模数(A/D) 转换器。典型应用包括低成本传感器系统,此类系统负责捕获模拟信号、将之转换为数字值、随后对数据进行处理以进行显示或传送至主机系统。
MSP430 CPU 具有一个对于应用高度透明的16 位精简指令集(RISC) 架构。所有的操作(程序流指令除外)均作为寄存器操作与用于源操作数的7 种寻址模式和用于目的操作数的4 种寻址模式一起执行。
CPU 与16 个寄存器进行了集成,从而提供精简指令执行时间。寄存器至寄存器操作执行时间为CPU 时钟的一个周期。
其中的4 个寄存器(R0 至R3)分别专门用作程序计数器、栈指针、状态寄存器和常数发生器。其余的寄存器为通用型寄存器。
采用数据、地址和控制总线将外设连接至CPU,并可利用所有的指令对外设进行控制。
该指令集包括带有3 种格式和7 种地址模式的51 条原始指令以及用于扩展地址范围的额外指令。每条指令均可操作字和字节数据。
MSP430 具有一种运行模式及5 种可利用软件来选择的低功耗操作模式。一个中断事件能够将器件从任一低功耗模式唤醒、处理请求、并在接收到来自中断程序的返回信号时恢复至低功耗模式。
商品特性
- 低电源电压范围:1.8V 至3.6V
- 超低功耗
- 运行模式:230μA (在1MHz 频率和2.2V 电压条件下)
- 待机模式:0.5μA
- 关闭模式(RAM 保持):0.1μA
- 5 种节能模式
- 可在不到1μs 的时间里超快速地从待机模式唤醒
- 16 位精简指令集(RISC) 架构,62.5ns 指令周期时间
- 具有四种校准频率并高达16MHz 的内部频率
- 内部超低功耗低频(LF) 振荡器
- 32kHz 晶振
- 外部数字时钟源
- 两个16 位Timer_A,分别具有三个捕获/比较寄存器
- 多达24 个支持触摸感测的I/O 引脚
- 通用串行通信接口(USCI)
- 支持自动波特率检测的增强型通用异步收发器(UART)
- IrDA 编码器和解码器
- 同步SPI
- I²C
- 用于模拟信号比较功能或者斜率模数(A/D) 转换的片载比较器
- 带有内部基准、采样与保持以及自动扫描功能的10 位200ksps 模数(A/D) 转换器
- 欠压检测器
- 串行板上编程,无需外部编程电压,利用安全熔丝实现可编程代码保护
- 具有两线制(Spy - Bi - Wire) 接口的片上仿真逻辑电路
应用领域
- 低成本传感器系统
