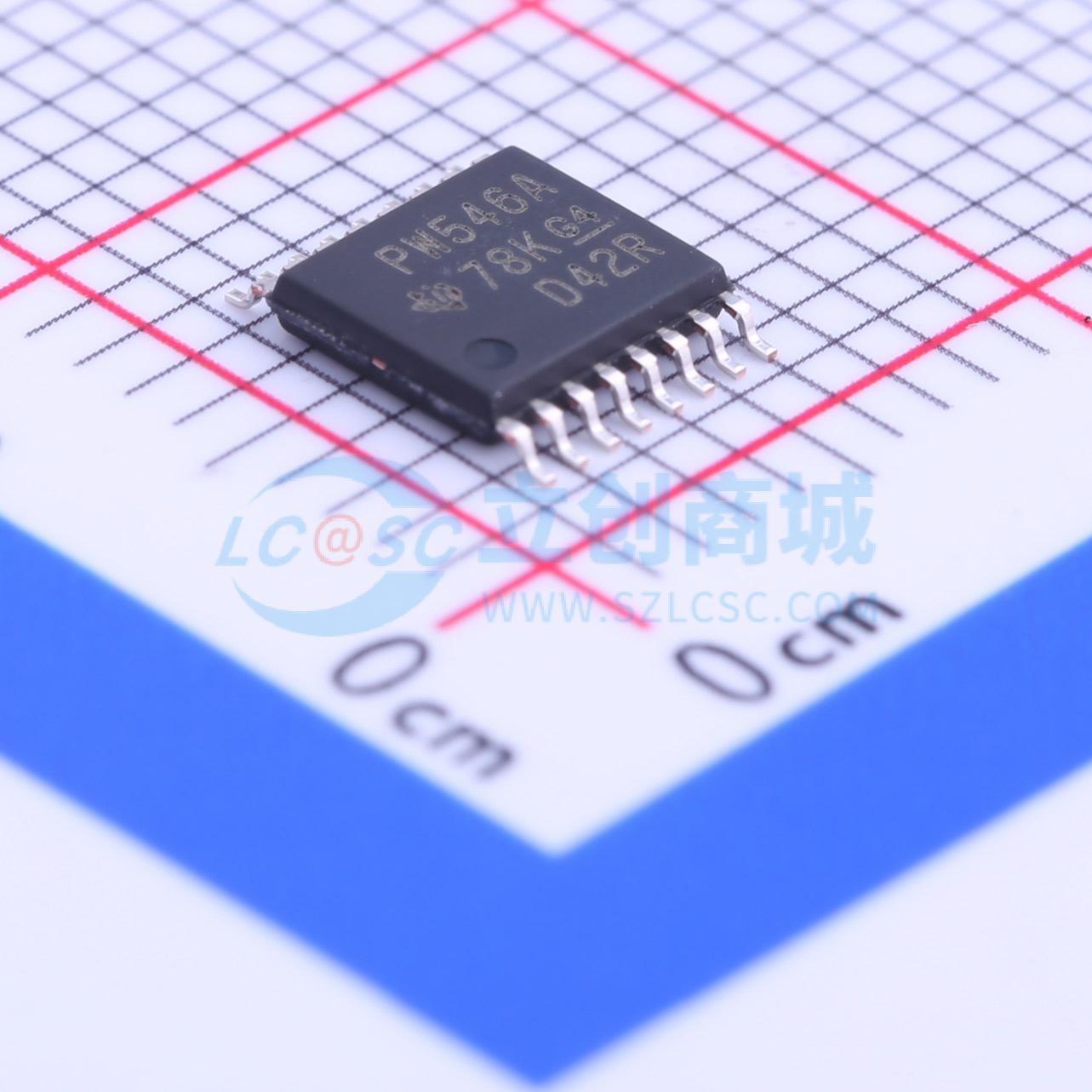

TCA9546APWR
具有复位功能的低压4通道I²C和系统管理总线（SMbus)开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TCA9546A 具有复位和电压转换的 4 通道、1.65V 至 5.5V I2C/SMBus 开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TCA9546APWR
- 商品编号
- C201653
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 1.65V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7mA | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 1ns@5.5V,50pF | |
| 静态电流(Iq) | 2uA |
商品概述
TCA9546A是一款通过 I²C 总线控制的四路双向转换开关。串行时钟/串行数据（SCL/SDA）上行对分散到四个下行对，或者通道。根据可编程控制寄存器的内容，可选择任一单独SCn/SDn通道或者通道组合。 一个低电平有效(RESET)输入使得TCA9546A能够在其中一个下行 I²C 总线长时间处于低电平状态时恢复。将RESET下拉为低电平会使 I²C 状态机复位，并且使所有通道取消选中，这一功能与内部加电复位功能的作用一样。 开关上建有导通栅极，这样VCC端子引脚便可用于限制TCA9546A传递的最大高压。这允许在每个对上使用不同的总线电压，以便1.8V，2.5V或3.3V部件可以在没有任何额外保护的情况下与5V部件通信。对于每个通道，外部上拉电阻器将总线电压上拉至所需的电压电平。所有I/O引脚为5.5V耐压。
商品特性
- 4选1双向转换开关与 I²C 总线和SMBus兼容
- 低电平有效复位输入
- 三个地址引脚，I²C 总线上最多支持八个TCA9546A器件
- 通过 I²C 总线进行通道选择，可任意组合
- 上电时所有开关通道取消选定
- 低 RON 开关
- 支持在1.8V、2.5V、3.3V和5V总线间进行电压电平转换
- 上电时无干扰
- 支持热插入
- 低待机电流
- 工作电源电压范围为1.65V至5.5V
- 5.5V耐压输入
- 0至400kHz时钟频率
- 门锁性能超过 100mA、符合JESD78规范
- ESD保护性能超过JESD22规范要求
- 4000V人体放电模型(A114 - A)
- 1500V充电器件模型(C101)
应用领域
- 服务器
- 路由器（电信交换设备）
- 工厂自动化
- 具有 I²C 从器件地址冲突（多个完全一样的温度传感器）的产品
