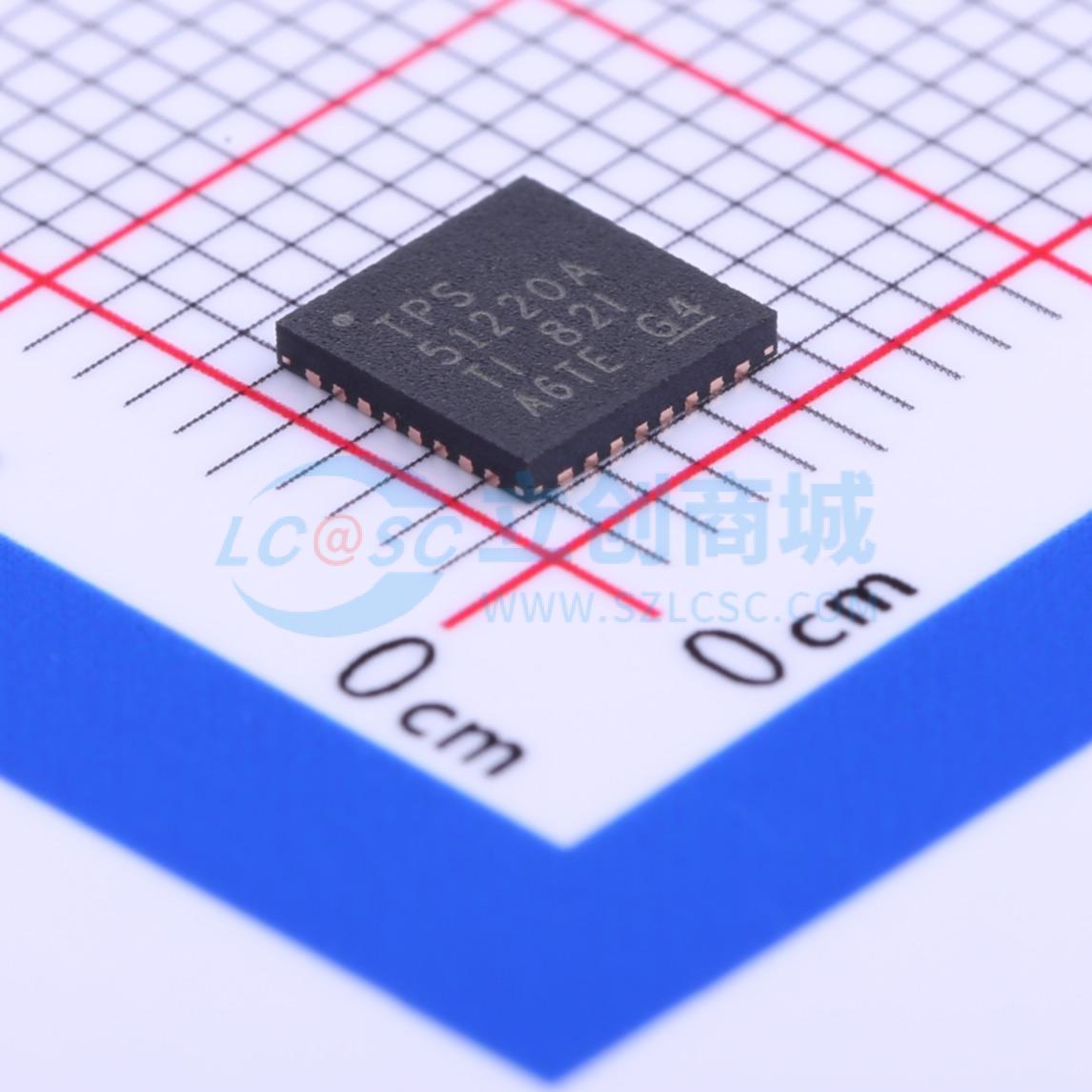

温馨提醒：图片仅供参考，商品以实物为准

TPS51220ARTVR

双路同步降压调节器控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS51220A是一款双路同步降压调节器控制器,带有两个LDO。它优化了5V/3.3V系统控制器,使设计者能够经济高效地完成2到4节笔记本电脑系统的电源供应。输入电压范围为4.5V至32V,输出电压范围为1V至12V。每通道都有电源良好输出,具备OCL/OVP/UVP/UVLO保护。可以选择轻载操作模式（连续/自动跳过/非音频跳过）。具有可编程下垂补偿和输出放电功能。集成自举MOSFET开关,支持200kHz至1MHz的固定频率PWM。采用QFN-32(RTV/RSN)封装。
品牌名称: TI(德州仪器)
商品型号: TPS51220ARTVR
商品编号: C201651
商品封装: WQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.115克(g)
网友设计参考: 双路5V降压方案验证

商品参数

商品概述

TPS51220A是一款带有两个LDO的双路同步降压调节器控制器。它针对5V/3.3V系统控制器进行了优化，使设计人员能够以经济高效的方式完成2节至4节电池的笔记本电脑系统电源设计。TPS51220A支持高效率、快速瞬态响应和99%占空比运行。它支持4.5V至32V的电源输入电压范围，以及1V至12V的输出电压范围。根据应用需求，可以选择两种控制方案。峰值电流模式支持使用低ESR电容进行稳定运行，并保证输出精度。D-CAP模式支持快速瞬态响应。高占空比（99%）运行和宽输入/输出电压范围为小型移动PC和各种其他应用提供了灵活的设计方案。固定频率可通过一个电阻在200kHz至1MHz之间进行调节，且每个通道以180°异相运行。TPS51220A还可以与外部时钟同步，并且交错比可通过其占空比进行调节。TPS51220A采用32引脚5x5/4x4 QFN封装，工作温度范围为-40℃至85℃。

商品特性

输入电压范围：4.5V至32V
输出电压范围：1V至12V
可选轻载运行模式（连续/自动跳周期/静音跳周期）
可编程下垂补偿
电压伺服
可调软启动
200kHz至1MHz固定频率PWM
可选电流/D-CAP模式架构
通道间180°相移
电阻或电感DCR电流检测
自适应过零电路
每个通道的电源正常输出
OCL/OVP/UVP/UVLO保护（可禁用OVP）
热关断（非锁存）
输出放电功能（可禁用）
集成自举MOSFET开关
QFN - 32（RTV/RSN）封装

应用领域

笔记本电脑系统
LCD电视、多功能打印机中的I/O总线负载点

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~32V
	输出电压	1V~12V
	输出电流	-
	开关频率	200kHz~1MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
