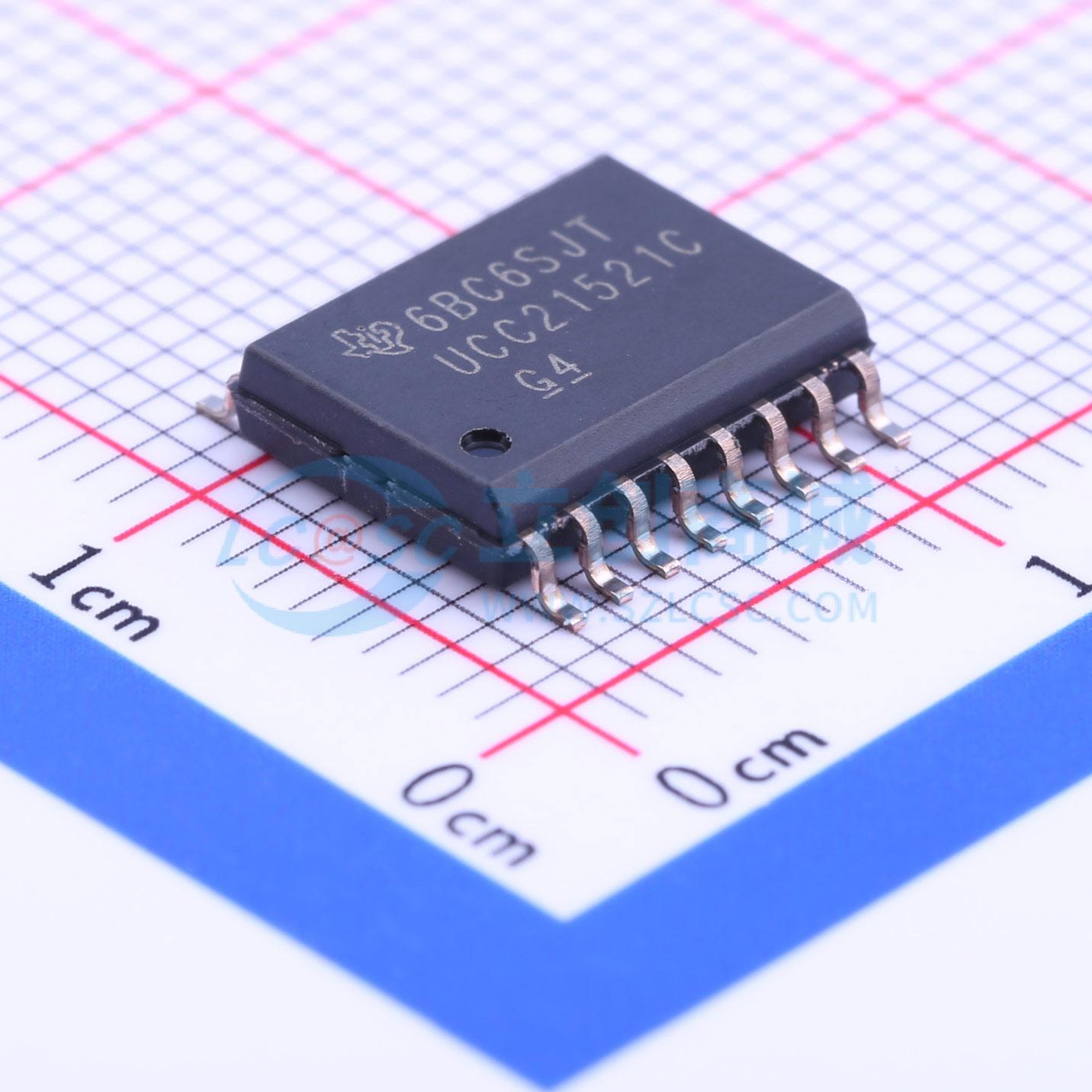

UCC21521CDWR

UCC21521 是一款隔离式双通道栅极驱动器，具有 4A 峰值拉电流和 6A 峰值灌电流。该器件设计用于驱动高达 5MHz 的功率 MOSFET、IGBT 和 SiC MOSFET，具有一流的传播延迟和脉宽失真度。 输入侧通过一个 5.7 kVRMS 增强型隔离栅与两个输出驱动器隔离，共模瞬态抗扰度 (CMTI) 的最小值为 100V/ns。两个二次侧驱动器之间采用内部功能隔离，支持高达 1500 VDC 的工作电压。 该驱动器可配置为两个低侧驱动器、两个高侧驱动器或一个死区时间 (DT) 可编程的半桥驱动器。EN 引脚拉低时会同时关闭两个输出，悬空或拉高时可使器件恢复正常运行。作为一种故障安全机制，一次侧逻辑故障会强制两个输出为低电平。 此器件接受高达 25V 的 VDD 电源电压。3V 到 18V 的宽输入电压 VCCI 范围使得该驱动器适用于连接数字和模拟控制器。所有电源电压引脚均具有欠压闭锁(UVLO) 保护。 凭借上述所有高级特性，UCC21521 能够满足各类电源应用中对于高效率、高电源密度和稳健性的要求。

• 通用：双路低侧、双路高侧或半桥驱动器
• 工作温度范围：-40°C 至 +125°C
• 19ns 典型传播延迟
• 10ns 最小脉冲宽度
• 5ns 最大延迟匹配度
• 5ns 最大脉宽失真度
• 共模瞬态抗扰度 (CMTI) 大于 100 V/ns
• 浪涌抗扰度高达 12.8 kV
• 隔离栅寿命 >40 年
• 4A 峰值拉电流，6A 峰值灌电流输出
• TTL 和 CMOS 兼容输入
• 3V 至 18V 输入 VCCI 范围，可连接数字和模拟控制器
• 高达 25V 的 VDD 输出驱动电源
• – 5V、8V、12V VDD UVLO 选项
• 可通过编程的重叠和死区时间
• 抑制短于 5ns 的输入脉冲和瞬态噪声
• 可针对电源排序快速使能
• 宽体小外形尺寸集成电路 (SOIC)-16 (DW) 封装
• 8000 VPK 隔离，符合 DIN V VDE V 0884-10 (VDE V0884-10):2006-12 标准
• 符合 UL 1577 标准且长达 1 分钟的 5700 VRMS 隔离
• CSA 组件验收通知 5A，IEC 60950-1 和 IEC 60601-1 终端设备标准（计划）
• 通过 GB4943.1-2011 CQC 认证（计划）

• 离线交流 - 直流电源中的隔离式转换器
• 服务器、电信、IT 和工业基础设施
• 电机驱动和直流 - 交流太阳能逆变器
• LED 照明
• 感应加热
• 不间断电源 (UPS)
• HEV 和 BEV 电池充电器
