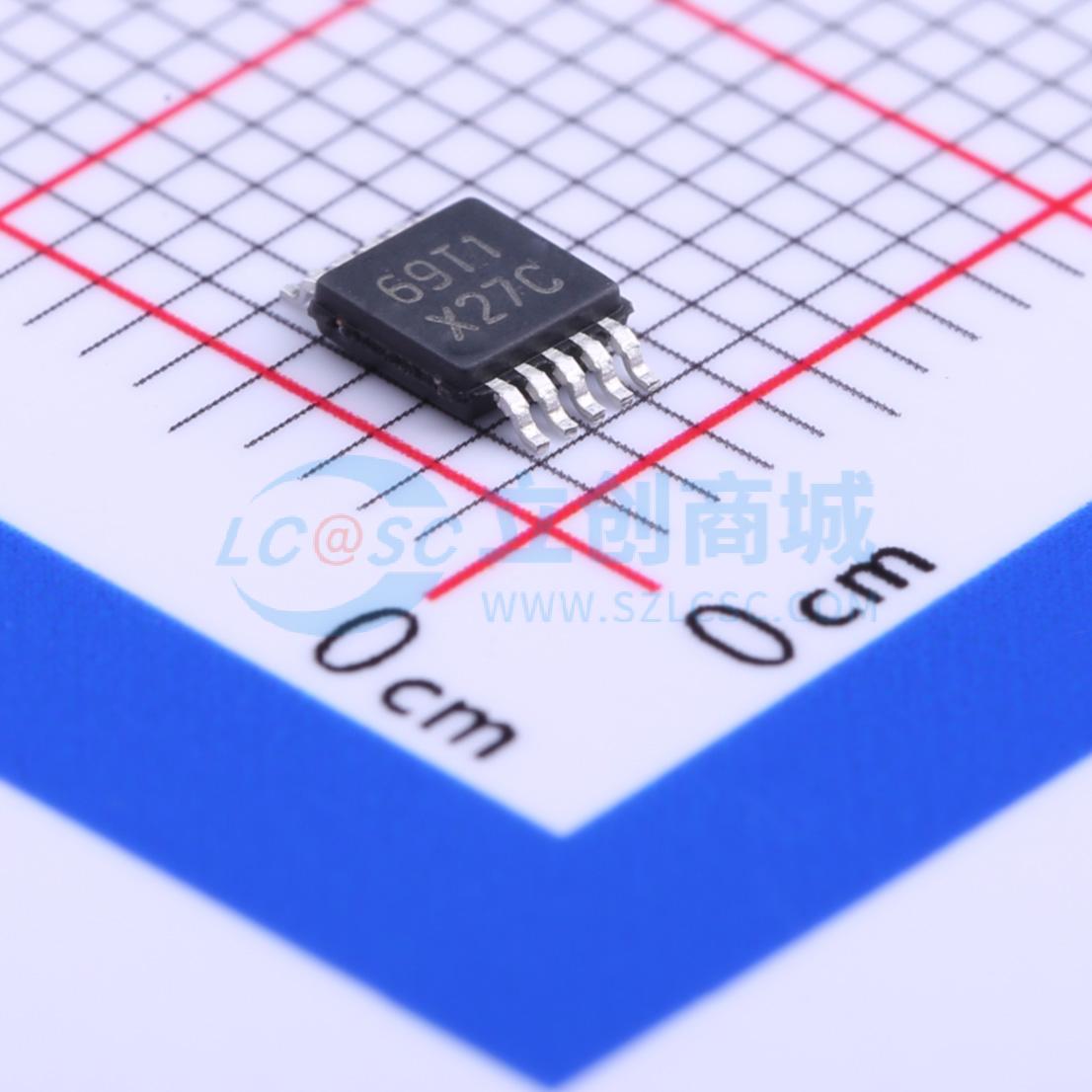

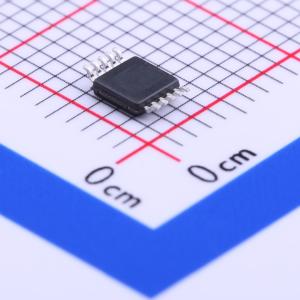

温馨提醒：图片仅供参考，商品以实物为准
ADC124S101CIMM/NOPB
四通道、500ksps至1Msps、12bit 模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADC124S101 4 通道、500 ksps 至 1 Msps、12 位 A/D 转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADC124S101CIMM/NOPB
- 商品编号
- C201642
- 商品封装
- VSSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 500kHz | |
| 通道数 | 4 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1.2LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 72.4dB | |
| 时钟频率(fc) | 50kHz~16MHz | |
| ADC架构 | SAR | |
| 静态电流 | 1.2mA |
商品概述
ADC124S101是一款低功耗、四通道CMOS 12位模数转换器，具备高速串行接口。与仅在单一采样率下规定性能的传统做法不同，ADC124S101在500 ksps至1 Msps的采样率范围内进行了全面性能规定。该转换器基于逐次逼近寄存器架构，内置跟踪保持电路。它可配置为在输入引脚IN1至IN4接收多达四个输入信号。 输出串行数据为直接二进制格式，与多种标准兼容，如SPI、QSPI、MICROWIRE以及许多常见的DSP串行接口。 ADC124S101采用单电源供电，电源电压范围为+2.7V至+5.25V。使用+3V或+5V电源时，正常功耗分别为4.3 mW和13.1 mW。掉电功能可将功耗大幅降低，使用+3V电源时功耗仅为0.14 μW，使用+5V电源时为0.32 μW。 ADC124S101采用10引脚VSSOP封装，可在-40°C至+85°C的工业温度范围内工作。
商品特性
- 在一定采样率范围内规定性能
- 四个输入通道
- 可变电源管理，单电源供电，电压范围2.7V - 5.25V
应用领域
- 便携式系统
- 远程数据采集
- 仪器仪表与控制系统
