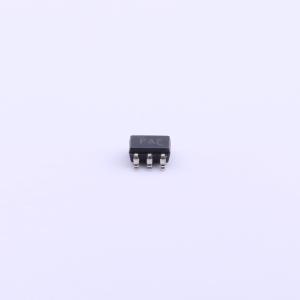

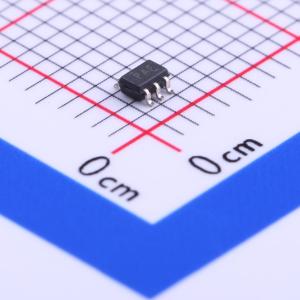

温馨提醒：图片仅供参考，商品以实物为准
OPA377AIDCKR
低噪声、低电压CMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA377 低成本、低噪声、5.5MHz CMOS 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA377AIDCKR
- 商品编号
- C201621
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 5.5MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 320nV/℃ | |
| 压摆率(SR) | 2V/us | |
| 输入偏置电流(Ib) | 0.2pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 7.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 760uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.2V~5.5V | |
| 双电源电压(Vee~Vcc) | 1.1V~2.75V；-2.75V~-1.1V | |
| 功能特性 | EMI滤波/RF抑制；内置补偿；ESD保护 |
商品概述
OPA377系列是单路、双路、四路CMOS运算放大器，属于宽带放大器，在典型值0.76mA的低静态电流下工作，具备极低噪声、低输入偏置电流、低失调电压的特点。该系列运算放大器针对低电压单电源应用优化，兼具交流与直流性能，拥有宽电源范围与优异的电源抑制比，适用于直接由无稳压电池供电的场景。全系列不同版本的工作温度范围均为-40℃至+125℃，提供多种封装规格可选。
商品特性
- 增益带宽积为5.5MHz
- 1kHz条件下噪声为7.5nV/√Hz
- 失调电压最大值为1mV
- 输入偏置电流为0.2pA
- 支持轨至轨输出
- 单位增益稳定
- 具备电磁干扰输入滤波功能
- 单通道静态电流为0.76mA
- 电源电压范围为2.2V~5.5V
- 提供多种小型封装，不同型号对应封装分别为：OPA377对应SC70-5、SOT23-5、SO-8；OPA2377对应SO-8、MSOP-8；OPA4377对应TSSOP-14
- 全参数在-40℃~+125℃温度范围内完整标定
应用领域
- 光电二极管前置放大器
- 压电传感器前置放大器
- 传感器信号调理
- 音频设备
- 有源滤波器
