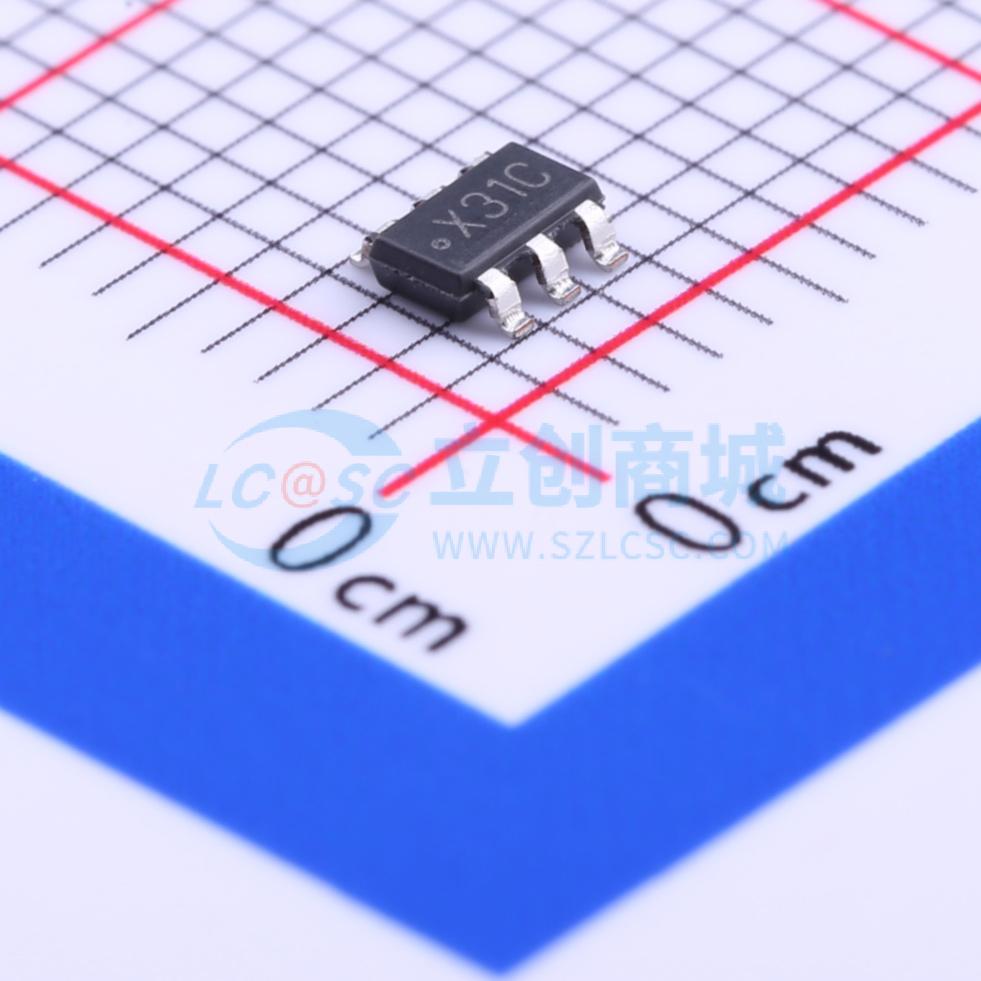

ADC121C027CIMK/NOPB

具备报警功能的12bit 模数转换器，支持I²C接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADC121C027 具有警报功能的 I2C 兼容、12 位模数转换器
品牌名称: TI(德州仪器)
商品型号: ADC121C027CIMK/NOPB
商品编号: C201638
商品封装: TSOT-23-6L
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

这些转换器是低功耗、单片、12位模数转换器（ADC），工作电源电压范围为+2.7V至5.5V。该转换器基于逐次逼近寄存器架构，内置跟踪保持电路，可处理高达11MHz的输入频率。这些转换器采用单电源供电，该电源同时也作为参考电源。器件具备一个与I²C兼容的串行接口，可在包括高速模式（3.4MHz）在内的三种速度模式下工作。

ADC121C021的警报功能可提供中断，当模拟输入超出可编程的上限或下限值时，该中断将被触发。器件具备自动转换模式，可释放控制器和I²C接口。在此模式下，ADC会持续监测模拟输入是否“超出范围”，若测量电压超出范围，则会提供中断。

ADC121C021有两种封装形式：带警报输出的小型6引脚SOT封装，以及带警报输出和两个地址选择输入的8引脚VSSOP封装。ADC121C021Q采用6引脚SOT封装。ADC121C027采用带地址选择输入的小型6引脚SOT封装。ADC121C027提供三个引脚可选地址，而ADC121C021的8引脚VSSOP版本则提供九个引脚可选地址。6引脚SOT选项有具备额外地址选项的引脚兼容替代产品。

使用+3V或+5V电源时，正常功耗分别为0.26mW或0.78mW。自动掉电功能可在不进行转换时将功耗降至低于1μW。确保器件能在-40°C至+105°C的工业温度范围内工作。其低功耗和小封装特性使该系列ADC成为电池供电设备的理想选择。

ADC121C021和ADC121C027属于引脚兼容的ADC系列，该系列还提供8位和10位分辨率的产品。8位ADC请参考ADC081C021和ADC081C027。10位ADC请参考ADC101C021和ADC101C027。

商品特性

与I²C兼容的两线接口，支持标准（100kHz）、快速（400kHz）和高速（3.4MHz）模式
扩展的电源电压范围（+2.7V至+5.5V）
多达九个引脚可选的芯片地址（仅VSSOP封装）
超出范围警报功能
不进行转换时的自动掉电模式
非常小的6引脚SOT和8引脚VSSOP封装
ADC121C021Q是符合AEC-Q100 2级标准的汽车级产品

应用领域

系统监控
峰值检测
便携式仪器
医疗仪器
测试设备汽车

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	188.9kHz
	通道数	1
	工作电压	2.7V~5.5V
	接口类型	I2C
	差分输入	-

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+105℃
	信噪比	70.4dB
	时钟频率(fc)	3.4MHz
	基准电压源	内置
	ADC架构	SAR
	静态电流	200nA
