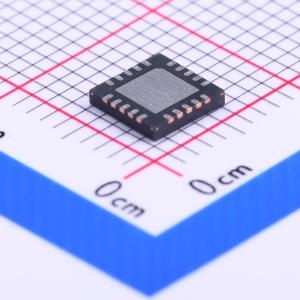

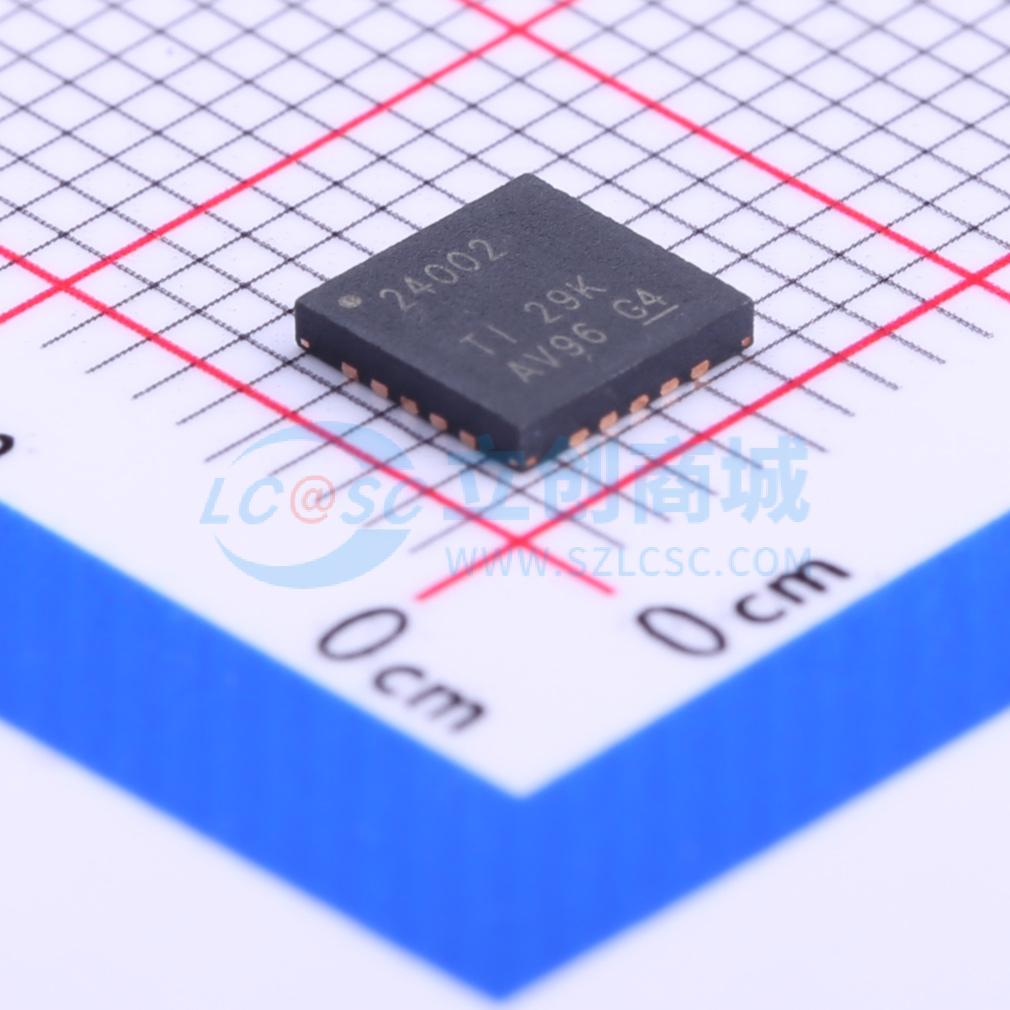

BQ24002RGWR

bq2400x系列集成电路是先进的锂离子线性充电管理器件，适用于高度集成和空间受限的应用。它们在小封装中集成了高精度电流和电压调节、FET传输晶体管和反向阻断肖特基二极管、电池预处理、温度或输入电源监测、充电终止、充电状态指示和充电定时器等功能。

bq2400x使用外部热敏电阻测量电池温度。出于安全考虑，在电池温度处于用户定义的阈值范围内之前，bq2400x会禁止充电。或者，用户可以监测输入电压以确定是否允许充电。然后，bq2400x系列分三个阶段对电池进行充电：预处理、恒流和恒压。如果电池电压低于内部低压阈值，bq2400x会使用小电流预充电对电池进行预处理。为提高安全性，还设有预处理定时器。预处理完成后，bq2400x会向电池施加恒定的充电电流。外部检测电阻可设置电流大小。恒流阶段会持续到电池达到充电调节电压，然后bq2400x会转换到恒压阶段。用户可以针对采用焦炭或石墨阳极的电池对该器件进行配置。在工作结温和电源电压范围内，电压调节精度优于±1%。

充电通过最大时间或最小渐减电流检测来终止。

如果电池电压降至内部再充电阈值以下，bq2400x会自动重新开始充电。

这些器件内置的静电放电（ESD）保护有限。在存储或处理期间，应将引脚短接在一起，或将器件置于导电泡沫中，以防止MOS栅极受到静电损坏。

• 高度集成解决方案，包含FET传输晶体管、反向阻断肖特基二极管和热保护
• 集成电压和电流调节，充电电流可编程
• 高精度电压调节（±1%）
• 非常适合采用焦炭或石墨阳极的单节锂离子电池组的低压差线性充电器设计
• 连续充电电流高达1.2 A
• 预处理和快速充电期间设有安全充电定时器
• 集成电池预处理功能，可激活深度放电的电池，并在充电初始阶段将散热降至最低
• 充电前后和充电期间可选择进行温度或输入电源监测
• 多种充电状态输出选项，可驱动单、双或双色LED，或用于主机处理器接口
• 通过最小电流和时间终止充电
• 低功耗睡眠模式
• 封装形式：5 mm×5 mm MLP或20引脚TSSOP PowerPAD

• 个人数字助理（PDA）
• 互联网设备
• MP3播放器
• 数码相机
