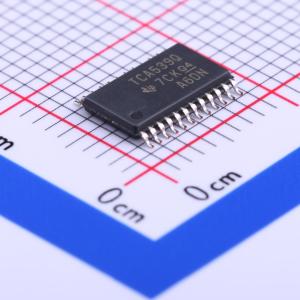

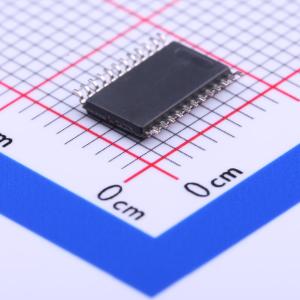

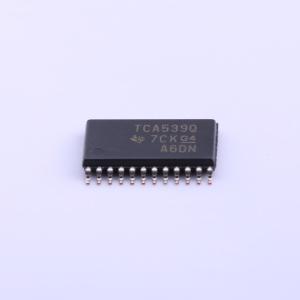

TCA9539QPWRQ1

TCA9539-Q1 低电压16位I2C和SMBus低功耗I/O扩展器，带中断输出、复位引脚和配置寄存器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 适用于汽车应用的24引脚设备，提供16位通用并行输入和输出(I/O)扩展，支持I2C总线或SMBus协议。支持100-kHz (I²C Standard mode) 和 400-kHz (I2C Fast mode) 时钟频率。
品牌名称: TI(德州仪器)
商品型号: TCA9539QPWRQ1
商品编号: C201627
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

TCA9539-Q1是一款24引脚器件，可为两线双向I2C总线（或SMBus协议）提供16位通用并行输入和输出（I/O）扩展。该器件的工作电源电压 (VCC) 范围为1.65V至3.6V，并且支持100kHz（I2C标准模式）和400kHz（I2C快速模式）两种时钟频率。当开关、传感器、按钮、LED、风扇以及其他相似器件需要额外的I/O时，I/O扩展器（如TCA9539-Q1）可提供简单解决方案。 TCA9539-Q1包括一项功能：当输入端口状态发生变化时，在INT引脚上生成中断。硬件可选地址引脚A0和A1最多允许四个TCA9539-Q1器件位于同一I2C总线上。也可以通过下电上电生成上电复位，将此器件复位为默认状态。此外，TCA9539-Q1还具有一个硬件RESET引脚，可用于将器件复位为默认状态。 TCA9539-Q1 I2C I/O扩展器符合汽车类应用的要求。

商品特性

AEC-Q100（等级1）：符合汽车应用要求
提供功能安全
可帮助进行功能安全系统设计的文档
I2C至并行端口扩展器
开漏电路低电平有效中断输出
低电平有效复位输入
5V耐压输入和输出端口
兼容大多数微控制器
400kHz快速I2C总线
极性反转寄存器
内部上电复位
加电时无干扰
通过两个硬件地址引脚寻址，以便使用多达4个器件
锁存输出，用于直接驱动LED
门锁性能超过100mA，符合JESD78 II类规范的要求
ESD保护性能超过JESD22规范要求
2000V人体放电模型(A114-A)
1000V带电器件模型(C101)

应用领域

汽车信息娱乐系统、高级驾驶辅助系统(ADAS)、汽车车身电子装置、混合动力汽车(HEV)、电动车(EV)和动力总成
工业自动化、工厂自动化、楼宇自动化、测试与测量、电子销售点终端(EPOS)
I2C GPIO扩展

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交48单

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	I/O数量	16
	是否有中断输出	有中断输出
	输出类型	推挽式
	工作电压	1.65V~3.6V
	灌电流(IOL)	25mA

	属性	参数值
	拉电流(IOH)	10mA
	时钟频率(fc)	400kHz
	工作温度	-40℃~+125℃
	支持设备数量	4
	静态电流(Iq)	5uA
	输出高电平(VOH)	3.3V
