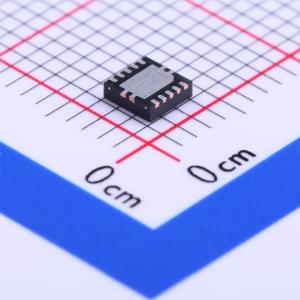

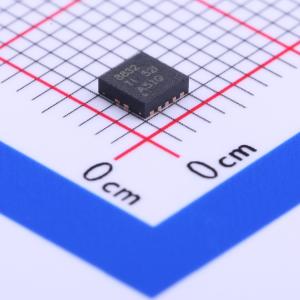

DRV8832DRCR

1A 有刷直流电机驱动芯片 6.8V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8832 具有电压调节功能的 7V、1A、H 桥电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8832DRCR
商品编号: C201634
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

DRV8832为电池供电的玩具、打印机及其他低压或电池供电的运动控制应用提供了集成电机驱动解决方案。该器件有一个H桥驱动器，可驱动一个直流电机、步进电机的一个绕组，以及螺线管等其他负载。输出驱动模块由配置成H桥的N沟道和P沟道功率MOSFET组成，用于驱动电机绕组。在PCB有足够散热的情况下，DRV8832可提供高达1 A的直流/均方根或峰值输出电流。该器件的电源电压范围为2.75 V至6.8 V。为了在电池电压变化时保持电机恒定转速，同时延长电池使用寿命，提供了PWM电压调节方法。一个输入引脚可对调节后的电压进行编程，还提供了一个内置的电压基准输出。内置了过流保护、短路保护、欠压锁定和过温保护等内部保护功能。 DRV8832还提供了电流限制功能，用于在电机启动或堵转等情况下调节电机电流，以及一个故障输出引脚，用于向主处理器发出故障信号。 DRV8832采用3 mm×3 mm的10引脚VSON封装和MSOP PowerPAD封装（环保：符合RoHS标准且无锑/溴）。

商品特性

H桥电压控制电机驱动器
驱动直流电机、步进电机的一个绕组或其他执行器/负载
高效PWM电压控制，可在电源电压变化时保持电机恒定转速
低MOSFET导通电阻：高侧 + 低侧450 mΩ
最大1 A直流/均方根或峰值驱动电流
2.75 V至6.8 V工作电源电压范围
300 nA（典型值）睡眠模式电流
基准电压输出
电流限制电路
故障输出
热增强型表面贴装封装

应用领域

电池供电应用：
- 打印机
- 玩具
- 机器人
- 相机
- 手机
小型执行器、泵等

优惠活动

5.1折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	1A

	属性	参数值
	工作电压	2.75V~6.8V
	导通电阻	450mΩ
	静态电流(Iq)	300nA
	工作温度	-40℃~+85℃
